ELDONEdelstahl WandschränkeMAD1201030PER5 ELDON Wandgehäuse, 1200x1000x300

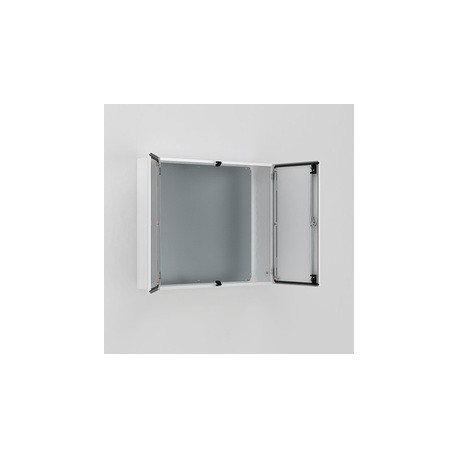

ELDON MAD1201030PER5 MAD1201030PER5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MAD1201030PER5 ELDON Wandgehäuse, 1200x1000x300

Artikel-Nr.: MAD1201030PER5

Hersteller: ELDON

Beschreibung:

Wandgehäuse, 1200x1000x300
Wandbild, 1200x1000x300, compact, 2-türig, keine MP, Stahl, IP55
Wandgehäuse 1200x1000x300, Kompakter Schrank, zweitürig, ohne MP Stahlblech IP55
Doppeltüriges Gehäuse, MAD, 47.24x39.37x11.81, Lt Grau, Stahl, LP

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahl Wandschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 367,75 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Wandgehäuse: 1.5 mm Stahlblech. Flanschplatte: 1.4 mm Stahlblech. Tür: 2 mm Stahlblech. Montageplatte: 2 mm galvanisiertes Stahlblech / 2.5 mm MAD1001030R5 und höher.
  • Korpus: Gekantet und nahtverschweißt. Vier Löcher mit 8.5 mm Durchmesser zur Wandbefestigung mit Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe sind in die Rückwand eingebracht, um die Luftzirkulation im hinteren Teil des Gehäuses zu ermöglichen.
  • Tür: Aufliegend mit 130° Öffnungswinkel. Verdeckte, abnehmbare Scharniere mit gesicherten Stiften. Innen mit angeschweißten Bolzen M6 um Türprofile MMDP zu montieren. Zwei abnehmbare Montageprofile an der rechten Tür und zwei an der linken Tür. Die Dichtigkeit ist durch eine durchgehend eingeschäumte Polyurethan-Dichtung gewährleistet.
  • Schließung: Schloss mit Doppelbart für einfaches Öffnen der Tür, 3 mm Schlosseinsatz mit 90° Schließwinkel. 3-Punkt-Schließgestänge. Andere Schlosseinsätze als Zubehör.
  • Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfacheren Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit dem Zubehörsatz AMG ist die Montageplatte durchgehend tiefenverstellbar.
  • Flanschöffnung: Durch die Platzierung weit hinten im Wandgehäuse ist eine einfache Kabeleinführung gewährleistet.
  • Schutzart: IP 55 TYP 12 IK 10. Für den Außenbereich wird die Verwendung der ARF-Regenabdeckung und eine Lackierung aus 100 % Polyester plus Korrosionsschutzgrundierung empfohlen. Die Korrosionsbeständigkeit muss bei Außen- und Innenanwendungen berücksichtigt werden.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Lieferumfang: Schaltschrank mit Türen und Montageplatte (nicht im Lieferumfang enthalten bei Artikelnummern, die auf PER5 enden). Zwei Türmontageprofile an jeder Tür. Flanschplatte(n) mit Dichtung(en), Doppelbart-Metallschlüssel (3 mm) und Montagezubehör. Erdungsvorrichtungen.
Atributo del producto Valor
Höhe1200mm
Breite1000mm
Tiefe300mm
Montageplatte enthaltenNein
Verriegelungsmenge1
MaterialBaustahl
OberflächePulverbeschichtet
FarbeHellgrau
FarbcodeRAL 7035
Gehäusestärke1.5mm
Türstärke2mm
Breite Verschraubungsplattenöffnung410mm
Tiefe Verschraubungsplattenöffnung96mm
Typ Verschraubungsplatte3
Anzahl Verschraubungsplatten2
Gewicht72.4kg
UPC783510486631
EAN8713574123571
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for MAD1201030PER5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
MerkmalswertNone mm
MerkmalsnameHöhe (EF000040)
MerkmalswertNone mm
MerkmalsnameTiefe (EF000049)
MerkmalswertNone mm
MerkmalsnameWerkstoff (EF002169)
Merkmalswert
MerkmalsnameWerkstoffgüte (EF001257)
Merkmalswert
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswert
MerkmalsnameFarbe (EF000007)
Merkmalswert
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswert
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswert
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswert
MerkmalsnameMastbefestigung (EF009582)
Merkmalswert
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswert
MerkmalsnameSchrägdach (EF009278)
Merkmalswert
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswert
MerkmalsnameMit Sichttür (EF001089)
Merkmalswert
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswert
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswert
MerkmalsnameSchlagfestigkeit (EF004293)
Merkmalswert
MerkmalsnameSchutzart (IP) (EF005474)
Merkmalswert
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N
