ESFB08 nVent HOFFMAN Stützleiste, 800 ESFB08

Beschreibung:

Für die Montage von Schwenkrahmen in voller Höhe in anreihbaren und kompakten Standschränken. Wenn eine Montage in Teilhöhe erforderlich ist, verwenden Sie den ESFB in Kombination mit CLPK oder CLPF. Der Schwenkrahmen kann rechts oder links angeschlagen werden. Ein-Mann-Montage, die Sicherheitsbefestigung hält den Rahmen in Montageposition (130° Scharnier). Löcher zur Montage eines Türkontaktschalters (DSW01) sind im oberen Befestigungsprofil bei Breiten >600 mm in ESFS- und ESFM-Schwenkrahmen enthalten.

Material:

3 mm verzinktes Stahlblech.

Montagemöglichkeiten:

Unterstützungsschienen (ESFB) 600 mm breit, können auch in einen 1200 mm breiten Schrank durch Einsatz von VBD eingebaut werden. Unterstützungsschienen (ESFB) 800 mm breit, können auch direkt in einen 1600 mm breiten Schrank montiert werden.

Verpackungseinheit:

Ein kompletter Satz für Schwenkrahmen.

Feature:

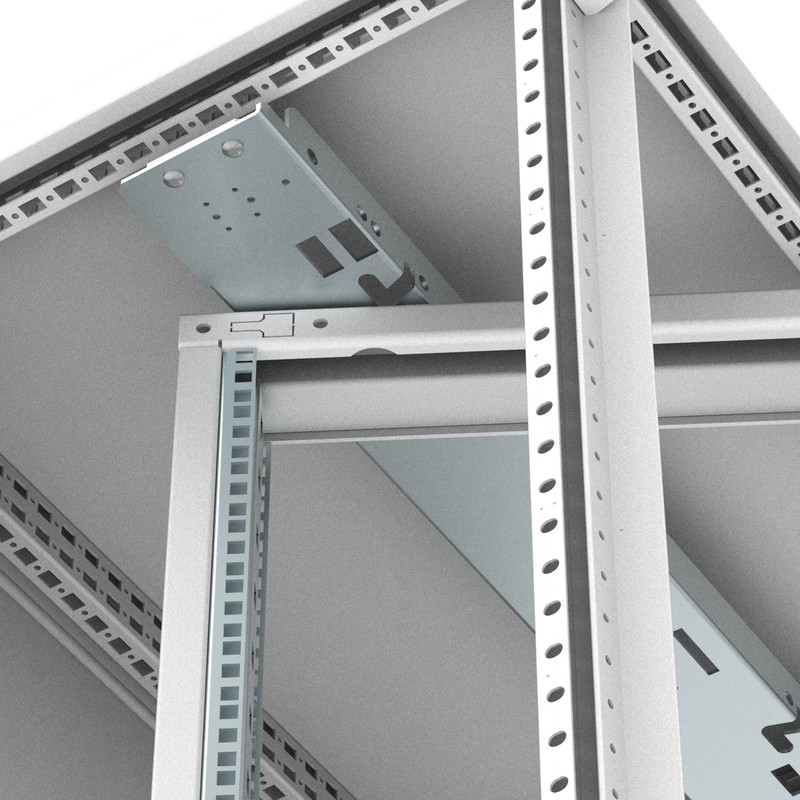

Zinc plated transversal support bars used in the top and the bottom of floor standing enclosures in width, in order to mount 19" swing frames.

Advantage:

The support bars are fixed to the enclosures frame in width, allowing for full or partial height swing frame mounting, that is adjustable in depth of increments of 25mm.

Benefit:

The support bars are secured to the enclosure's frame ensuring for a strong fixation, even in 1000mm wide enclosures. In addition they allow for the mounting of additional accessories such as a swing frame door stop, SFD, or a door switch, DSW.

Comment:

Click-in profiles, CLPK are required to mount partial height swing frames.
