ELDONSchaltschränke StahlblechMCS22088R5 ELDON Standschränke, 2200x800x800

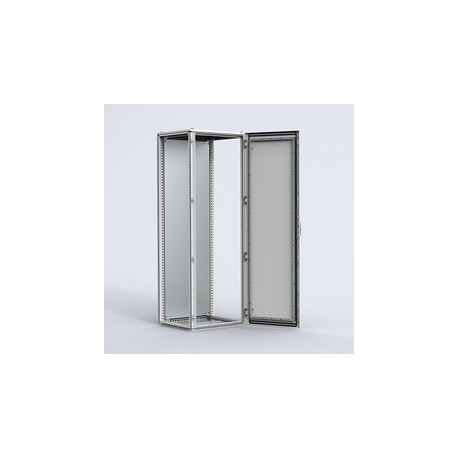

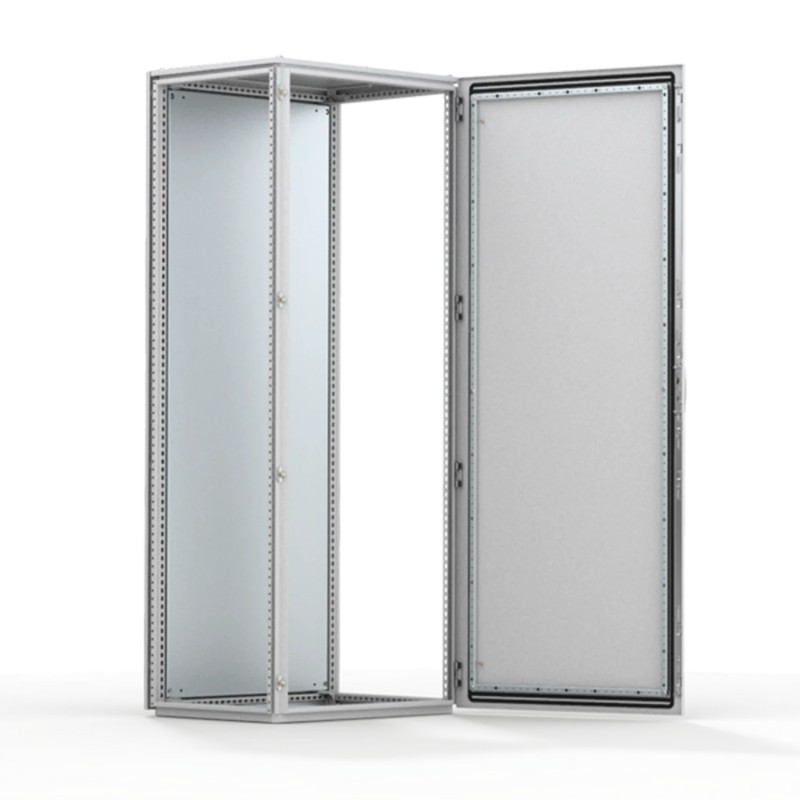

ELDON MCS22088R5 MCS22088R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCS22088R5 ELDON Standschränke, 2200x800x800

Artikel-Nr.: MCS22088R5

Hersteller: ELDON

Beschreibung:

Standschränke, 2200x800x800
Selbsttragende, 2200x800x800, kombinierbar, 1 Tür, mit MP -, Stahl -, IP55
Standschränke, 2200x800x800, Anreihschrank, eintürig, mit MP, Stahlblech, IP55
Bodenstehend, 2200x800x800

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Schaltschränke Stahlblech

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.131,79 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Rahmen: 1.5 mm Stahlblech lackiert. Türen: 2 mm Stahlblech lackiert. Rückwand, Dach und Seitenwände: 1.5 mm Stahlblech lackiert. Montageplatte: 3 mm galvanisiertes Stahlblech. Bodenbleche: 1 mm galvanisiertes Stahlblech.
  • Rahmen: Gekantetes und nahtgeschweißtes, off enes Profil mit 25 mm Lochraster nach DIN 43660, zusätzlich integriertes, außenliegendes Lochraster.
  • Tür: Montiert mit vier Wechselscharnieren, die das Öffnen mit Rechts- oder Linksanschlag ermöglichen. Inklusive Türprofil mit 25 mm Lochbild.
  • Rückwand: Wird mit M6 Torx-Schrauben befestigt. Austausch gegen zusätzliche Tür von hinten ist vorgesehen. Die RD-Version wird mit einer Hintertür anstelle eines Heckpaneels geliefert.
  • Seitenwände: Als Zubehör lieferbar.
  • Dachblech: Abnehmbar.
  • Schließung: Das Vierpunkt-Stangenschloss mit 3 mm DIN Doppelbart Verriegelung greift nicht in den Schrankinnenraum hinein. Die Standardschließblende kann gegen einen Schwenkhebelgriff ausgetauscht werden. Im Kapitel Zubehör finden sich passende Profilhalbzylinder, Euro-Zylinder und weitere Einsätze.
  • Bodenbleche: Besteht aus drei oder vier (T>600 mm) Blechen.
  • Montageplatte: Doppelt gekantet, gleitet in die Position im Innenraum. Tiefenverstellbar in 25 mm. Schritten mit Zubehör MPD02. Wird außerhalb der Schrankverpackung befestigt.
  • Erdung: Alle Paneele sind durch die Montage geerdet und zudem mit Erdungsbolzen versehen.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Schutzart: Entspricht IP 55 TYPE 12 IK 10.
  • Mounting requirements: Standard delivery ready for combined installation. For stand-alone installation add side panels.
  • Lieferumfang: Rahmen mit montierter Tür, Rückwand, Dachblech, Bodenplatten, Montageplatte (nicht bei PER5-Version enthalten) und Türrahmen. Bei 400 mm breiten Gehäusen sind Montageplatte, Bodenplatten und Türprofile nicht enthalten. Bei Gehäusen mit 2200 mm Höhe werden zwei CMB-Profile in der Tiefe montiert geliefert. Lieferung beinhaltet auch Erdungsbolzen. Wird auf einer Palette geliefert, die identisch mit der Breite des Gehäuses ist, um eine Anreihung ohne Entfernung zu ermöglichen. Komplettes Verpackungsmaterial ist wiederverwertbar.
Atributo del producto Valor
Höhe2200 mm
Breite800 mm
Tiefe800 mm
Montageplatte enthaltenJa
Tür / RückwandHeckpaneel
Maximale Einbautiefe759 mm
MaterialStahl
OberflächePulver-Strukturlackierung
FarbeHellgrau
FarbcodeRAL 7035
Body Thickness1.5 mm
Türdicke2 mm
Gewicht141 kg
Cable Enclosures IncludedNein
Panel Size2094 x 694 mm
UPC783510496982
EAN8713574127036
Standardverpackungsmenge1.0000
Verpackungsmenge1.0000

ETIM for MCS22088R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert800.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert2200.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert800.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStahl
MerkmalsnameWerkstoffgüte (EF001257)
Merkmalswertsonstige
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswertpulverbeschichtet
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7035.00
MerkmalsnameMit Montageplatte (EF000118)
MerkmalswertJa
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
MerkmalswertJa
MerkmalsnameGeeignet für Wandeinbau (EF007536)
MerkmalswertNein
MerkmalsnameMastbefestigung (EF009582)
MerkmalswertNein
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
MerkmalswertNein
MerkmalsnameSchrägdach (EF009278)
MerkmalswertNein
MerkmalsnameEMV-Ausführung (EF001062)
MerkmalswertNein
MerkmalsnameMit Sichttür (EF001089)
MerkmalswertNein
MerkmalsnameMit Lüftungstür (EF006279)
MerkmalswertNein
MerkmalsnameMit rückseitiger Tür (EF007381)
MerkmalswertNein
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP55
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert13

DATASHEET - PDF

Titel
Größe
Typ
MCS22088R5 MCS22088R5 ES_MCS18064R5.pdf
1 Mbytes
PDF KATALOG NVENT DE
44 Mbytes
