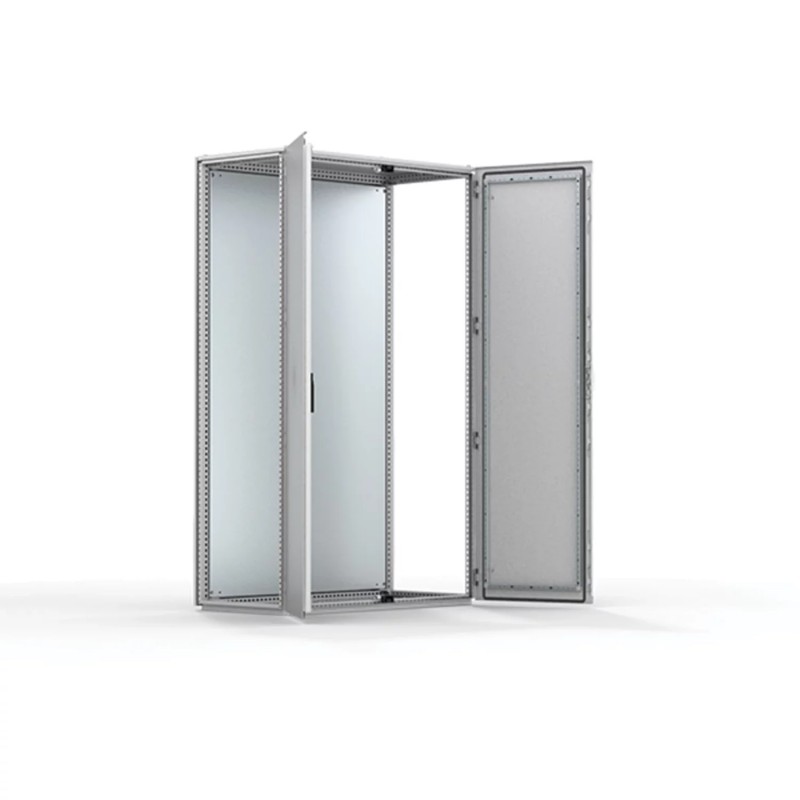

MCD22126R5 ELDON Standschränke, 2200x1200x600
MCD22126R5
ELDON
Standschränke, 2200x1200x600
Selbsttragende, 2200x1200x600, kombinierbar, 2-türig, mit MP -, Stahl -, IP55
Anreihstandschränke 2-türig, mit Montageplatte, Rückwand, 2200x1200x600 Stahl
Modulare Doppeltür, MCD, 2200x1200x600mm, Hellgrau, Baustahl
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Schaltschränke Stahlblech
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲Bestseller
▲Mehr Infos
▲Merkmale
- Material: Rahmen: 1.5 mm Stahlblech lackiert. Türen: 2 mm Stahlblech lackiert. Rückwand, Dach und Seitenwände: 1.5 mm Stahlblech lackiert. Montageplatte: 3 mm galvanisiertes Stahlblech. Bodenplatte: 1 mm galvanisiertes Stahlblech.
- Rahmen: Gekantetes und nahtgeschweißtes offenes Profil mit 25 mm Lochraster nach DIN 43660. Zusätzlich integriertes, außenliegendes Lochraster.
- Türen: Montiert mit vier Scharnieren und Türmontagerahmen mit 25 mm Lochraster, Türanschlag kann nicht umgekehrt werden. Türen für linkshändiges Öff nen sind getrennt zu bestellen.
- Rückwand: Mit M6 Torx-Schrauben zu befestigen. Austausch gegen rückwärtige Tür vorgesehen. Geteilte Rückwände bei 1600 mm breiten Schränken. Die RD-Version wird mit einer Hintertür anstelle eines Heckpaneels geliefert.
- Seitenwände: Als Zubehör lieferbar.
- Dachblech: Abnehmbar.
- Schließung: Schließgestänge 4-Punkt-Verriegelung in der Haupttür und 2-Punkt-Verriegelung in der Nebentür. Standard 3 mm Doppelbart-Einsatz. Kann gegen Standardeinsätze oder Euro-Zylinder, T-Griffe oder einen Schwenkhebelgriff ausgetauscht werden.
- Bodenbleche: Bestehen aus drei oder vier (T>600 mm) Stahlblechen.
- Montageplatte: Doppelt gekantet, gleitet in den Innenraum, durchgehend tiefenverstellbar in 25 mm Schritten mit Zubehör MPD02. Wird außerhalb der Schrankverpackung befestigt.
- Erdung: Alle Paneele sind durch die Montage geerdet und zusätzlich mit einem separaten Erdungsbolzen ausgestattet.
- Oberfläche: RAL 7035, Pulver-Strukturlackierung.
- Schutzart: Entspricht IP 55 TYPE 12 IK 10.
- Montagemöglichkeiten: Wird standardmäßig für die Anreihung geliefert. Steht er frei, sind Seitenwände hinzuzufügen.
- Lieferumfang: Rahmen mit passenden Türen, Rückwand, Dachblech, Bodenplatte, Montageplatte und Türmontagerahmen und Erdungsbolzen. Bei Schaltschränken in 2200 mm Höhe, werden zwei CMB Profile in der Tiefe montiert mitgeliefert. Lieferung auf einer Palette mit den Maßen der Schrankbreite. Schränke können auf der Palette angereiht werden. Das Verpackungsmaterial ist wiederverwertbar.
| Atributo del producto | Valor |
|---|---|
| Höhe (H) | 2200mm |
| Breite (W) | 1200mm |
| Tiefe (D) | 600mm |
| Montageplatte enthalten | Ja |
| Höhe Montageplatte | 2094mm |
| Breite Montageplatte | 1094mm |
| Max. Montagetiefe | 559mm |
| Rücktür enthalten | Nein |
| Rückwand enthalten | Ja |
| Material | Baustahl |
| Oberfläche | Pulverbeschichtet |
| Farbe | Hellgrau |
| Farbcode | RAL 7035 |
| Gehäusestärke | 1.5mm |
| Türstärke | 2mm |
| UPC | 783510492571 |
| EAN | 8713574129535 |
| Standardverpackungsmenge | 1 |
| Verpackungsmenge | 1 |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 1200.00 mm |
| Höhe (EF000040) | 2200.00 mm |
| Tiefe (EF000049) | 600.00 mm |
| Werkstoff (EF002169) | Steel |
| Werkstoffgüte (EF001257) | Other |
| Ausführung der Oberfläche (EF006569) | Powder coating |
| Farbe (EF000007) | Grey |
| RAL-Nummer (EF000116) | 7035.00 |
| Freistehend (EF020363) | |
| Bodenstehendes Wandmodell (EF015208) | |
| Geeignet für Wandmontage (EF000664) | |
| Eckmodell (EF020814) | |
| Zwischeneinbau (EF022994) | |
| Koppelbar (EF001229) | |
| Mit Montageplatte (EF000118) | true |
| Montageplatte tiefenverstellbar (EF006054) | true |
| Geeignet für Wandeinbau (EF007536) | false |
| Mastbefestigung (EF009582) | false |
| Anzahl der Türen (EF000122) | 2.00 |
| Anzahl der Schlösser (EF000123) | 1.00 |
| Geeignet für metrische Montage (EF005823) | false |
| Schrägdach (EF009278) | false |
| EMV-Ausführung (EF001062) | false |
| Mit Sichttür (EF001089) | false |
| Mit Lüftungstür (EF006279) | false |
| Mit rückseitiger Tür (EF007381) | false |
| Schlagfestigkeit (EF004293) | IK10 |
| Schutzart (IP) (EF005474) | IP55 |
| Schutzart (NEMA) (EF011959) | 13 |
| Wärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986) | None W |
| Max. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987) | None N |
| Max. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988) | None N |
| Max. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989) | None N |
