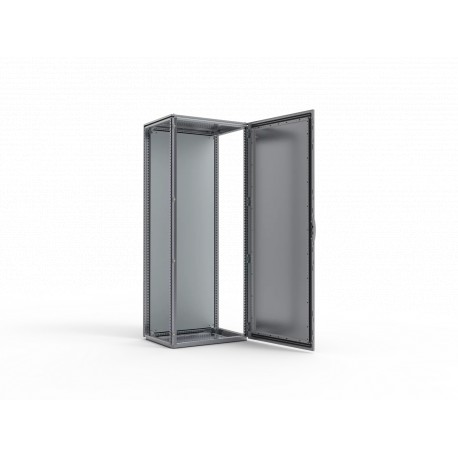

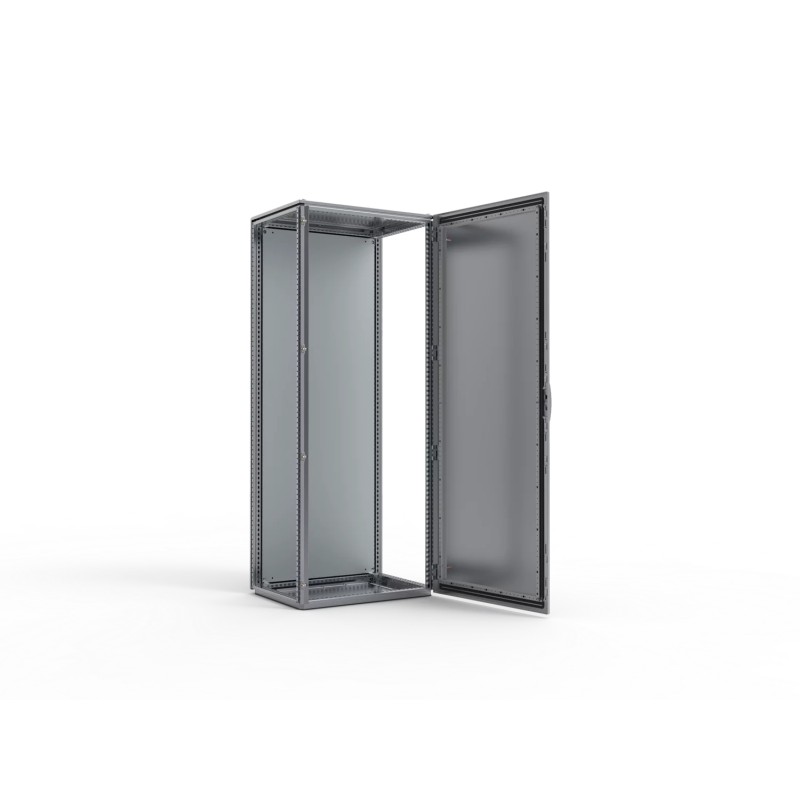

MCSE20086R5 nVent HOFFMAN Standschränke, 2000x800x600, Anreihschrank, eintürig, mit MP, Stahlblech, IP56

Material:

Rahmen: 1.5 mm / 1.75 mm Stahlblech, verzinkt. Türen: 2 mm Stahlblech, verzinkt. Rückwand, Dach und Seitenwände: 1.5 mm Stahlblech verzinkt. Montageplatte: 3 mm Stahlblech, verzinkt. Bodenbleche: 1 mm Stahlblech, verzinkt.

Rahmen:

Gekantetes und nahtgeschweißtes, offenes Profil mit 25 mm Lochraster nach DIN 43660, zusätzlich integriertes Lochraster außen.

Tür:

Flächendeckende Tür mit Wechselscharnieren für Rechts- oder Linksanschlag, dazu Türmontagerahmen mit 25 mm-Lochraster. Die Dichtung wird durch eine durchgängige Polyurethan-EMV-Dichtung gewährleistet.

Rückwand:

Wird mit M6 Torx-Schrauben befestigt. Austausch gegen eine rückwärtige Tür ist vorgesehen.

Seitenwände:

Als Zubehör lieferbar.

Dachblech:

Abnehmbar.

Schließung:

Vierpunkt-Stangenschloss mit 3 mm DIN Doppelbart Verriegelung, greift nicht in den Schrankinnenraum. Die Schließung kann gegen Schwenkhebelgriff, T-Griffe, Euro-Zylinder und andere Einsätze als Zubehör ausgetauscht werden.

Montageplatte:

Doppelt gekantet, gleitet in den Innenraum, durchgehend tiefenverstellbar in 25 mm Schritten mit Zubehör MPD02. Montageplatte wird für die Anlieferung außerhalb der Schrankverpackung befestigt.

Bodenbleche:

Besteht aus 3 Blechen. 4 Bleche bei T>800 mm.

Erdung:

Alle Paneele sind durch die Montage geerdet und zudem mit Erdungsbolzen versehen.

Oberfläche:

RAL 7035, Pulver-Strukturlackierung, nur auf Außenseite.

Schutzart:

Entspricht IP 54 TYPE 12 IK 10.

Lieferumfang:

Rahmen mit passender Tür, Rückwand, Dachblech, Bodenplatte, Montageplatte und Türmontagerahmen. Der Lieferumfang beinhaltet zudem Erdungsbolzen und EMI leitende Kombinationsdichtung. Lieferung auf einer Palette mit den Maßen der Schrankbreite. Schränke können auf der Palette angereiht werden. Das Verpackungsmaterial ist recyclebar.

Bemerkung:

Auch in Edelstahl verfügbar (MCSSE).

Feature:

Galvanised steel single door floor standing enclosure, designed to EMC requirements.

Advantage:

A flexible solution where customers can choose enclosures that meet their size requirements, off the shelf, in order to create enclosure configurations made up of smaller individual enclosures. Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created.

Benefit:

Customers can receive enclosures with a short delivery time, that match their size requirements. Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure.

Comment:

Galvanised steel side panels, SPME, need to be ordered separately, to close individual enclosures and enclosure assembly's, to ensure the stated protection degree and EMC performance is achieved. Only EMC rated accessories or peripherals that affect the enclosure's external walls should be used, using other accessories or peripherals will downgrade the enclosure's EMC performance.
