ELDONSchaltschränke StahlblechMCD20105R5 ELDON Standschränke, 2000x1000x500

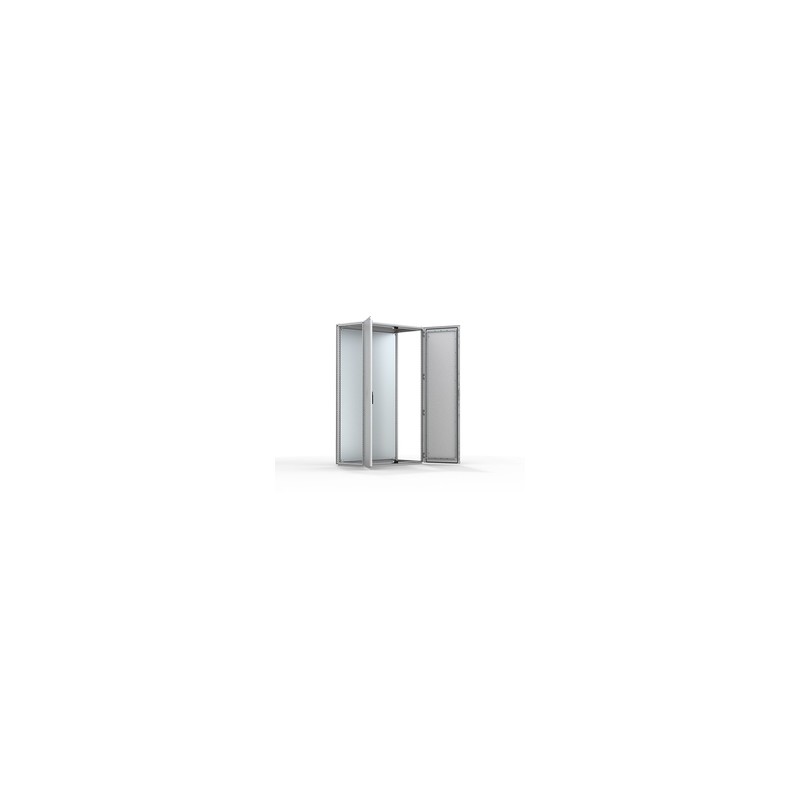

ELDON MCD20105R5 MCD20105R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCD20105R5 ELDON Standschränke, 2000x1000x500

Artikel-Nr.: MCD20105R5

Hersteller: ELDON

Beschreibung:

Standschränke, 2000x1000x500
Selbsttragende, 2000x1000x500, kombinierbar, 2-türig, mit MP -, Stahl -, IP55
Anreihstandschränke 2-türig, mit Montageplatte, Rückwand, 2000x1000x500 Stahl
Modulare Doppeltür, MCD, 2000x1000x500mm, Hellgrau, Baustahl

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Schaltschränke Stahlblech

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.187,93 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Rahmen: 1.5 mm Stahlblech lackiert. Türen: 2 mm Stahlblech lackiert. Rückwand, Dach und Seitenwände: 1.5 mm Stahlblech lackiert. Montageplatte: 3 mm galvanisiertes Stahlblech. Bodenplatte: 1 mm galvanisiertes Stahlblech.
  • Rahmen: Gekantetes und nahtgeschweißtes offenes Profil mit 25 mm Lochraster nach DIN 43660. Zusätzlich integriertes, außenliegendes Lochraster.
  • Türen: Montiert mit vier Scharnieren und Türmontagerahmen mit 25 mm Lochraster, Türanschlag kann nicht umgekehrt werden. Türen für linkshändiges Öff nen sind getrennt zu bestellen.
  • Rückwand: Mit M6 Torx-Schrauben zu befestigen. Austausch gegen rückwärtige Tür vorgesehen. Geteilte Rückwände bei 1600 mm breiten Schränken. Die RD-Version wird mit einer Hintertür anstelle eines Heckpaneels geliefert.
  • Seitenwände: Als Zubehör lieferbar.
  • Dachblech: Abnehmbar.
  • Schließung: Schließgestänge 4-Punkt-Verriegelung in der Haupttür und 2-Punkt-Verriegelung in der Nebentür. Standard 3 mm Doppelbart-Einsatz. Kann gegen Standardeinsätze oder Euro-Zylinder, T-Griffe oder einen Schwenkhebelgriff ausgetauscht werden.
  • Bodenbleche: Bestehen aus drei oder vier (T>600 mm) Stahlblechen.
  • Montageplatte: Doppelt gekantet, gleitet in den Innenraum, durchgehend tiefenverstellbar in 25 mm Schritten mit Zubehör MPD02. Wird außerhalb der Schrankverpackung befestigt.
  • Erdung: Alle Paneele sind durch die Montage geerdet und zusätzlich mit einem separaten Erdungsbolzen ausgestattet.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Schutzart: Entspricht IP 55 TYPE 12 IK 10.
  • Montagemöglichkeiten: Wird standardmäßig für die Anreihung geliefert. Steht er frei, sind Seitenwände hinzuzufügen.
  • Lieferumfang: Rahmen mit passenden Türen, Rückwand, Dachblech, Bodenplatte, Montageplatte und Türmontagerahmen und Erdungsbolzen. Bei Schaltschränken in 2200 mm Höhe, werden zwei CMB Profile in der Tiefe montiert mitgeliefert. Lieferung auf einer Palette mit den Maßen der Schrankbreite. Schränke können auf der Palette angereiht werden. Das Verpackungsmaterial ist wiederverwertbar.
Atributo del producto Valor
Höhe (H)2000mm
Breite (W)1000mm
Tiefe (D)500mm
Montageplatte enthaltenJa
Höhe Montageplatte1894mm
Breite Montageplatte894mm
Max. Montagetiefe459mm
Rücktür enthaltenNein
Rückwand enthaltenJa
MaterialBaustahl
OberflächePulverbeschichtet
FarbeHellgrau
FarbcodeRAL 7035
Gehäusestärke1.5mm
Türstärke2mm
UPC783510491420
EAN8713574130296
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for MCD20105R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert1000.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert2000.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert500.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertSteel
MerkmalsnameWerkstoffgüte (EF001257)
MerkmalswertOther
MerkmalsnameAusführung der Oberfläche (EF006569)
MerkmalswertPowder coating
MerkmalsnameFarbe (EF000007)
MerkmalswertGrey
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7035.00
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswerttrue
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswerttrue
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswertfalse
MerkmalsnameMastbefestigung (EF009582)
Merkmalswertfalse
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert2.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswertfalse
MerkmalsnameSchrägdach (EF009278)
Merkmalswertfalse
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswertfalse
MerkmalsnameMit Sichttür (EF001089)
Merkmalswertfalse
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswertfalse
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswertfalse
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP55
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert13
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N
