ELDONEdelstahlschränkeEKDS18164 ELDON Standschränke, 1800x1600x400

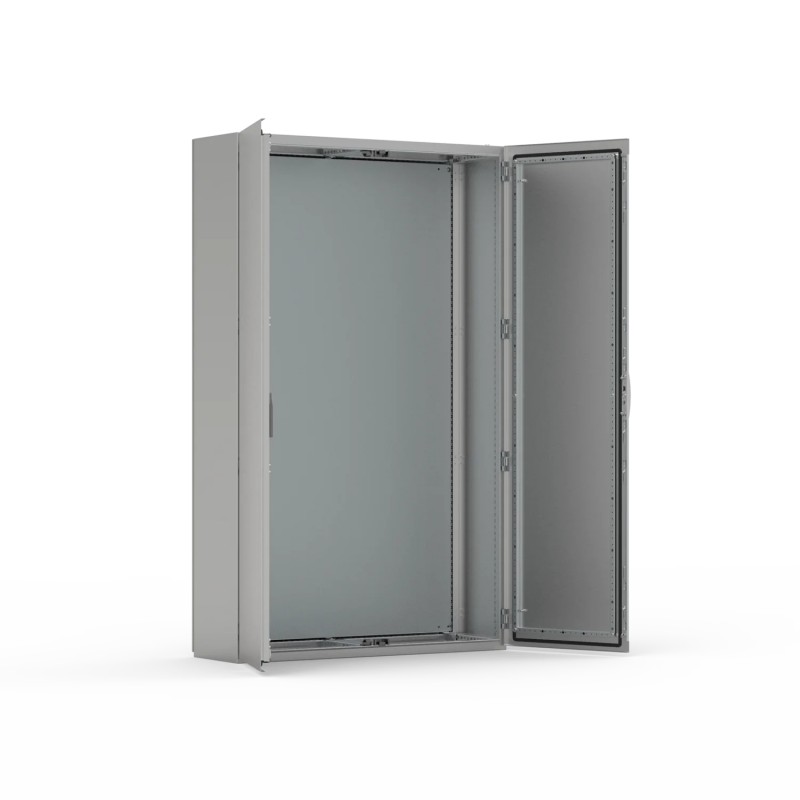

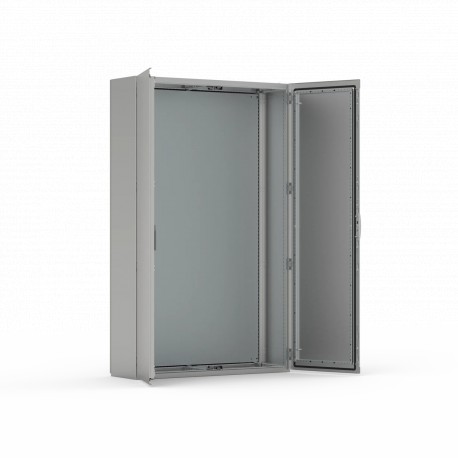

ELDON EKDS18164 EKDS18164 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EKDS18164 ELDON Standschränke, 1800x1600x400

Artikel-Nr.: EKDS18164

Hersteller: ELDON

Beschreibung:

Standschränke, 1800x1600x400
Selbsttragende, 1800x1600x400, compact, 2-türig, mit MP, Edelstahl 304, IP55
Standschränke, 1800x1600x400, Kompakter, zweitürig, mit MP, Edelstahl 304, IP55
Bodenstehend, 1800x1600x400, Kompaktgehäuse, 2-türig, mit MP, Edelstahl 304, IP55

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahlschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 4.765,39 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: AISI 304L / AISI 316L vorgeschliffener Edelstahl. Korpus und abnehmbare Rückwand: 1.5 mm. Tür: 2 mm. Bodenplatten: 1.5 mm. Montageplatte: 3 mm galvanisiertes Stahlblech.
  • Korpus: Einteiliger Schrankkorpus. Integrierte Tiefenprofile mit Lochraster erlauben die Tiefenverstellung der Montageplatte.
  • Tür: Flächendeckende Türen mit vier Scharnieren, Türmontagerahmen mit 25 mm- Lochraster und Erdungsbolzen. Standardtüren können nicht gedreht werden.
  • Rückwand: Durch M6 Torx Schrauben befestigt. Türmontage rückseitig möglich. Bei 1600 mm breiten Schränken ist die Rückwand geteilt.
  • Schließung: Schließgestänge 4-Punkt-Verriegelung in der Haupttür und 2-Punkt-Verriegelung in der Nebentür. Standard 3 mm Doppelbart-Einsatz. Kann gegen Standardeinsätze oder Euro-Zylinder, T-Griffe oder einen Schwenkhebelgriff ausgetauscht werden.
  • Bodenbleche: Einteilig, mit aufgeschäumter Polyurethan Dichtung für max. Dichtigkeit.
  • Erdung: Die Tür ist ausgestattet mit eingeschweißten Erdungsbolzen. Mit Hilfe der ECF-Bänder kann eine Erdung zum Rahmen erfolgen.
  • Montageplatte: Doppelt gekantet, gleitet in den Innenraum, durchgehend tiefenverstellbar in 25 mm Schritten. Lieferung erfolg außerhalb des Schrankes an der Verpackung befestigt. Für 1600 mm breite Schränke ist sie vormontiert und beinhaltet eine Füllplatte.
  • Oberfläche: 400er vorgeschliffener Edelstahl.
  • Schutzart: Doppeltür-Version, entspricht IP 55 TYP 12 IK 10. Einzeltüren mit verschweißtem Vertikalteiler, entspricht IP 66 TYP 4X, 12 IK 10.
  • Lieferumfang: Einteiliger Schrankkorpus mit passenden Türen, Bodenplatten und Montageplatte, inkl. Erdungsbolzen in der Tür. Anlieferung auf einer Palette mit den Maßen der Schrankbreite. Dies erlaubt eine Bestückung ohne Entfernung von der Palette für weiteren Transport. Die Montageplatte wird außen anliegend an die Schrankverpackung geliefert. Das Verpackungsmaterial ist recyclebar.
  • Rear panel: Fitted by M6 torx screws; standard facilities for rear door mounting; split rear panels in 1600 mm wide enclosures
  • Lock: Espagnolette 4-point locking system in the main door and 2-point locking system in the slave door; standard double-bit lock with 3 mm insert; standard inserts, cylinders, lift handles and T-handles are available as accessories
  • Bottom plates: One piece bottom plate with injected polyurethane gasket to ensure maximum sealing
  • Earthing: Door is equipped with separate welded earthing studs and earthing to the frame can be accomplished by using the ECF
  • Mounting plate: Double folded and slides into position; adjustable in depth by steps of 25 mm; mounting plate is supplied, attached on the outside of the enclosure packaging; fitted inside for 1600 mm wide enclosures; for 1600 mm wide, filler plate is included
  • Protection: Double door version, complies with IP 55 TYPE 12 IK 10; individual doors with welded vertical divider, complies with IP 66 TYPE 4X, 12 IK 10
  • Delivery: One piece body with fitted door and rear panel, bottom plates and mounting plate, including door earthing studs; delivered on a pallet which is identical to the width of the enclosure to allow suiting without removal; mounting plate is attached to the outside of the enclosure packaging. All the packing material is recyclable
Atributo del producto Valor
Höhe (H)1800 mm
Breite (W)1600 mm
Tiefe (D)400 mm
MaterialEdelstahl 304
Panelgröße1694 x 1494 mm
Gewicht216 kg
FinishPoliert
Farben/a
Body Thickness1.5 mm
Türdicke2 mm
UPC783510477639
EAN8713574192072
Standardverpackungsmenge1.0000
Verpackungsmenge1.0000

ETIM for EKDS18164 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert1.60 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert1.80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert400.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStainless steel
MerkmalsnameWerkstoffgüte (EF001257)
MerkmalswertStainless steel 304 (V2A)
MerkmalsnameAusführung der Oberfläche (EF006569)
MerkmalswertUntreated
MerkmalsnameFarbe (EF000007)
MerkmalswertStainless steel
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswerttrue
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswerttrue
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswert
MerkmalsnameMastbefestigung (EF009582)
Merkmalswertfalse
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert2.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswert
MerkmalsnameSchrägdach (EF009278)
Merkmalswertfalse
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswertfalse
MerkmalsnameMit Sichttür (EF001089)
Merkmalswertfalse
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswertfalse
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswertfalse
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP55
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert12
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N
