ELDONSchaltschränke StahlblechMCD18124R5 ELDON Standschränke, 1800x1200x400

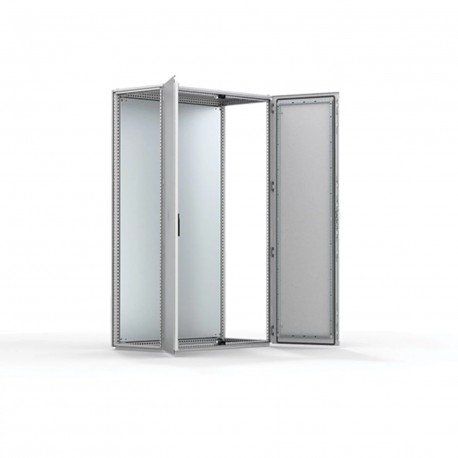

ELDON MCD18124R5 MCD18124R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCD18124R5 ELDON Standschränke, 1800x1200x400

Artikel-Nr.: MCD18124R5

Hersteller: ELDON

Beschreibung:

Standschränke, 1800x1200x400
Selbsttragende, 1800x1200x400, kombinierbar, 2-türig, mit MP -, Stahl -, IP55
Standschränke, 1800x1200x400, Anreihschrank, zweitürig, mit MP, Stahlblech, IP55
Modulare Doppeltür, MCD, 1800x1200x400mm, Hellgrau, Baustahl

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Schaltschränke Stahlblech

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.199,89 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Rahmen: 1.5 mm Stahlblech lackiert. Türen: 2 mm Stahlblech lackiert. Rückwand, Dach und Seitenwände: 1.5 mm Stahlblech lackiert. Montageplatte: 3 mm galvanisiertes Stahlblech. Bodenplatte: 1 mm galvanisiertes Stahlblech.
  • Rahmen: Gekantetes und nahtgeschweißtes offenes Profil mit 25 mm Lochraster nach DIN 43660. Zusätzlich integriertes, außenliegendes Lochraster.
  • Türen: Montiert mit vier Scharnieren und Türmontagerahmen mit 25 mm Lochraster, Türanschlag kann nicht umgekehrt werden. Türen für linkshändiges Öff nen sind getrennt zu bestellen.
  • Rückwand: Mit M6 Torx-Schrauben zu befestigen. Austausch gegen rückwärtige Tür vorgesehen. Geteilte Rückwände bei 1600 mm breiten Schränken. Die RD-Version wird mit einer Hintertür anstelle eines Heckpaneels geliefert.
  • Seitenwände: Als Zubehör lieferbar.
  • Dachblech: Abnehmbar.
  • Schließung: Schließgestänge 4-Punkt-Verriegelung in der Haupttür und 2-Punkt-Verriegelung in der Nebentür. Standard 3 mm Doppelbart-Einsatz. Kann gegen Standardeinsätze oder Euro-Zylinder, T-Griffe oder einen Schwenkhebelgriff ausgetauscht werden.
  • Bodenbleche: Bestehen aus drei oder vier (T>600 mm) Stahlblechen.
  • Montageplatte: Doppelt gekantet, gleitet in den Innenraum, durchgehend tiefenverstellbar in 25 mm Schritten mit Zubehör MPD02. Wird außerhalb der Schrankverpackung befestigt.
  • Erdung: Alle Paneele sind durch die Montage geerdet und zusätzlich mit einem separaten Erdungsbolzen ausgestattet.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Schutzart: Entspricht IP 55 TYPE 12 IK 10.
  • Montagemöglichkeiten: Wird standardmäßig für die Anreihung geliefert. Steht er frei, sind Seitenwände hinzuzufügen.
  • Lieferumfang: Rahmen mit passenden Türen, Rückwand, Dachblech, Bodenplatte, Montageplatte und Türmontagerahmen und Erdungsbolzen. Bei Schaltschränken in 2200 mm Höhe, werden zwei CMB Profile in der Tiefe montiert mitgeliefert. Lieferung auf einer Palette mit den Maßen der Schrankbreite. Schränke können auf der Palette angereiht werden. Das Verpackungsmaterial ist wiederverwertbar.
Atributo del producto Valor
Höhe1800mm
Breite1200mm
Tiefe400mm
Montageplatte enthaltenJa
Höhe Montageplatte1694mm
Breite Montageplatte1094mm
Max. Montagetiefe359mm
Rücktür enthaltenNein
Rückwand enthaltenJa
MaterialBaustahl
OberflächePulverbeschichtet
FarbeHellgrau
FarbcodeRAL 7035
Gehäusestärke1.5mm
Türstärke2mm
Gewicht192.1kg
UPC783510490645
EAN8713574130395
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for MCD18124R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert1200.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert1800.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert400.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertSteel
MerkmalsnameWerkstoffgüte (EF001257)
MerkmalswertOther
MerkmalsnameAusführung der Oberfläche (EF006569)
MerkmalswertPowder coating
MerkmalsnameFarbe (EF000007)
MerkmalswertGrey
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7035.00
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswerttrue
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswerttrue
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswertfalse
MerkmalsnameMastbefestigung (EF009582)
Merkmalswertfalse
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert2.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswertfalse
MerkmalsnameSchrägdach (EF009278)
Merkmalswertfalse
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswertfalse
MerkmalsnameMit Sichttür (EF001089)
Merkmalswertfalse
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswertfalse
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswertfalse
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP55
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert13
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N

DATASHEET - PDF

Titel
Größe
Typ
MCD18124R5 MCD18124R5 ES_MCD18124R5.pdf
579 Kbytes
PDF KATALOG NVENT DE
44 Mbytes
