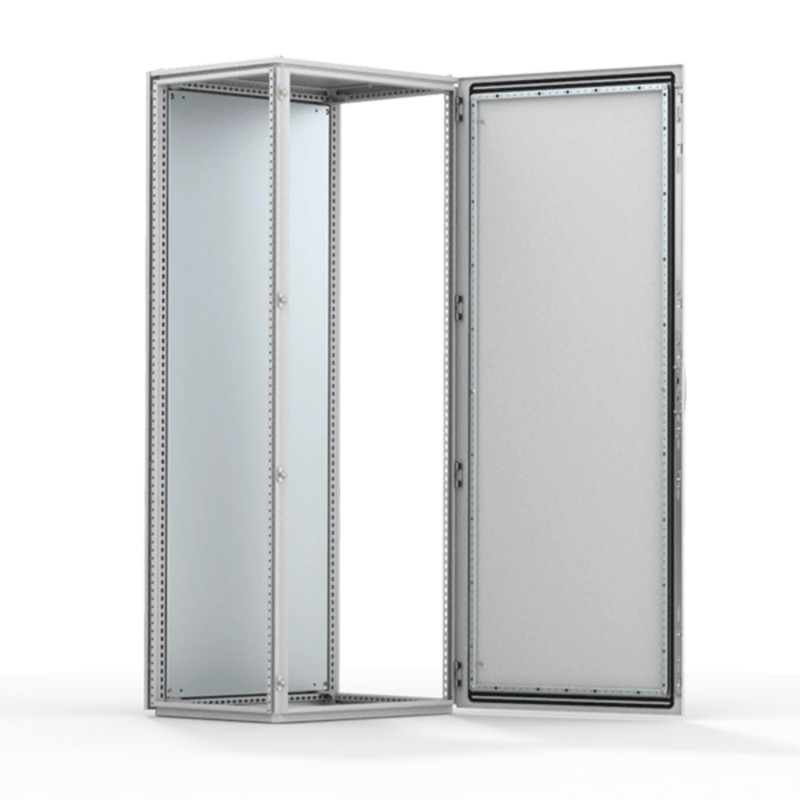

ELDON MCS18104R5 MCS18104R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCS18104R5 ELDON Standschränke, 1800x1000x400

Artikel-Nr.: MCS18104R5

Hersteller: ELDON

Beschreibung:

Standschränke, 1800x1000x400
Selbsttragende, 1800x1000x400, kombinierbar, 1 Tür, mit MP -, Stahl -, IP55
Standschränke, 1800x1000x400, Anreihschrank, eintürig, mit MP, Stahlblech, IP55
Bodenstehend, 1800x1000x400

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Schaltschränke Stahlblech

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 995,06 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Rahmen: 1.5 mm Stahlblech lackiert. Türen: 2 mm Stahlblech lackiert. Rückwand, Dach und Seitenwände: 1.5 mm Stahlblech lackiert. Montageplatte: 3 mm galvanisiertes Stahlblech. Bodenbleche: 1 mm galvanisiertes Stahlblech.
  • Rahmen: Gekantetes und nahtgeschweißtes, off enes Profil mit 25 mm Lochraster nach DIN 43660, zusätzlich integriertes, außenliegendes Lochraster.
  • Tür: Montiert mit vier Wechselscharnieren, die das Öffnen mit Rechts- oder Linksanschlag ermöglichen. Inklusive Türprofil mit 25 mm Lochbild.
  • Rückwand: Wird mit M6 Torx-Schrauben befestigt. Austausch gegen zusätzliche Tür von hinten ist vorgesehen. Die RD-Version wird mit einer Hintertür anstelle eines Heckpaneels geliefert.
  • Seitenwände: Als Zubehör lieferbar.
  • Dachblech: Abnehmbar.
  • Schließung: Das Vierpunkt-Stangenschloss mit 3 mm DIN Doppelbart Verriegelung greift nicht in den Schrankinnenraum hinein. Die Standardschließblende kann gegen einen Schwenkhebelgriff ausgetauscht werden. Im Kapitel Zubehör finden sich passende Profilhalbzylinder, Euro-Zylinder und weitere Einsätze.
  • Bodenbleche: Besteht aus drei oder vier (T>600 mm) Blechen.
  • Montageplatte: Doppelt gekantet, gleitet in die Position im Innenraum. Tiefenverstellbar in 25 mm. Schritten mit Zubehör MPD02. Wird außerhalb der Schrankverpackung befestigt.
  • Erdung: Alle Paneele sind durch die Montage geerdet und zudem mit Erdungsbolzen versehen.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Schutzart: Entspricht IP 55 TYPE 12 IK 10.
  • Mounting requirements: Standard delivery ready for combined installation. For stand-alone installation add side panels.
  • Lieferumfang: Rahmen mit montierter Tür, Rückwand, Dachblech, Bodenplatten, Montageplatte (nicht bei PER5-Version enthalten) und Türrahmen. Bei 400 mm breiten Gehäusen sind Montageplatte, Bodenplatten und Türprofile nicht enthalten. Bei Gehäusen mit 2200 mm Höhe werden zwei CMB-Profile in der Tiefe montiert geliefert. Lieferung beinhaltet auch Erdungsbolzen. Wird auf einer Palette geliefert, die identisch mit der Breite des Gehäuses ist, um eine Anreihung ohne Entfernung zu ermöglichen. Komplettes Verpackungsmaterial ist wiederverwertbar.
Atributo del producto Valor
Höhe1800 mm
Breite1000 mm
Tiefe400 mm
Montageplatte enthaltenJa
Tür / RückwandHeckpaneel
Maximale Einbautiefe359 mm
MaterialStahl
OberflächePulver-Strukturlackierung
FarbeHellgrau
FarbcodeRAL 7035
Body Thickness1.5 mm
Türdicke2 mm
Gewicht130 kg
Cable Enclosures IncludedNein
Panel Size1694 x 894 mm
UPC783510494575
EAN8713574128538
Standardverpackungsmenge1.0000
Verpackungsmenge1.0000

ETIM for MCS18104R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert1000.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert1800.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert400.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertSteel
MerkmalsnameWerkstoffgüte (EF001257)
MerkmalswertOther
MerkmalsnameAusführung der Oberfläche (EF006569)
MerkmalswertPowder coating
MerkmalsnameFarbe (EF000007)
MerkmalswertGrey
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7035.00
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswertfalse
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswertfalse
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswertfalse
MerkmalsnameMastbefestigung (EF009582)
Merkmalswertfalse
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswertfalse
MerkmalsnameSchrägdach (EF009278)
Merkmalswertfalse
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswertfalse
MerkmalsnameMit Sichttür (EF001089)
Merkmalswertfalse
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswertfalse
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswertfalse
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP55
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert13
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N
