ELDONEdelstahlschränkeEKSS16104 ELDON Standschränke, 1600x1000x400

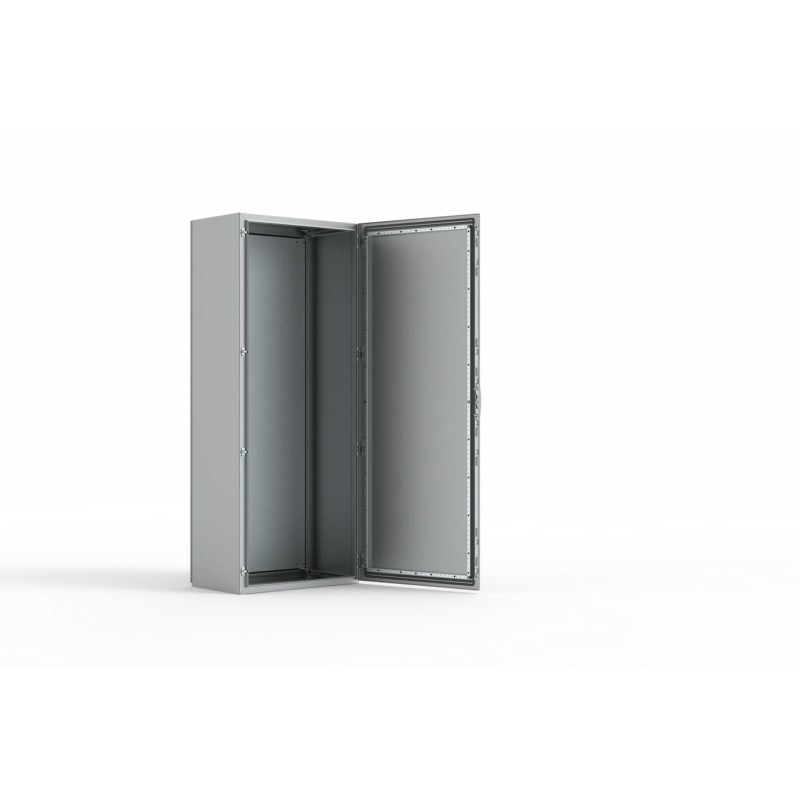

ELDON EKSS16104 EKSS16104 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

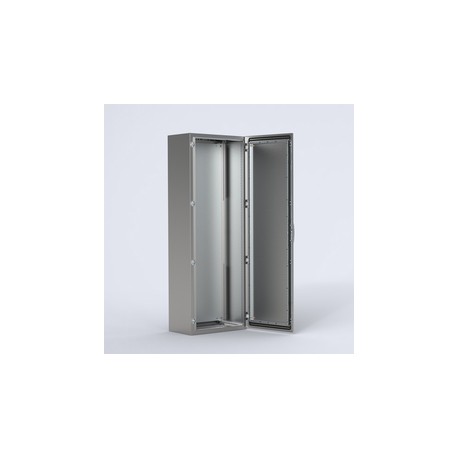

EKSS16104 ELDON Standschränke, 1600x1000x400

Artikel-Nr.: EKSS16104

Hersteller: ELDON

Beschreibung:

Standschränke, 1600x1000x400
Selbsttragende, 1600x1000x400, compact, 1-türig, mit MP, Edelstahl 304, IP66
Standschränke, 1600x1000x400, Kompakter, eintürig, mit MP, Edelstahl 304, IP66
Bodenstehend, 1600x1000x400, Kompaktgehäuse, 1-türig, mit MP, Edelstahl 304, IP66

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahlschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 3.054,98 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: AISI 304 vorgeschliffener Edelstahl / AISI 316L. Gehäuse und abnehmbare Rückwand: 1.5 mm. Tür: 2 mm. Bodenplatten: 1.5 mm. Montageplatte: 3 mm galvanisiertes Stahlblech.
  • Korpus: Schrankkorpus aus einem Stück. Integrierte Tiefenprofile mit Lochraster erlauben die Tiefenverstellung der Montageplatte.
  • Tür: Flächendeckende Tür, mit 4 Wechselscharnieren für Rechts- oder Linksanschlag, installierter Türmontagerahmen mit 25 mm-Lochraster und Erdungsbolzen.
  • Rückwand: Durch M6 Torx Schrauben befestigt. Türmontage rückseitig vorgesehen.
  • Schließung: Vierpunkt-Stangenschloss mit 3 mm DIN Doppelbart Verriegelung. Schwenkhebelgriff, Profilhalbzylinder, Euro-Zylinder und andere Einsätze als Zubehör erhältlich.
  • Bodenbleche: Bodenplatte aus einem Stück mit aufgeschäumter Polyurethan Dichtung für maximalen Schutz.
  • Montageplatte: Doppelt abgekantet. In der Tiefe durchgehend in 25 mm Schritten verstellbar. Außerhalb der Schrankverpackung befestigt.
  • Erdung: Alle Paneele sind durch die Montage geerdet und zudem mit einem Erdungsbolzen ausgestattet. Mit Hilfe der ECF-Erdungsbänder kann eine Erdung erreicht werden.
  • Oberfläche: 400er vorgeschliffener Edelstahl.
  • Schutzart: Entspricht IP 66 TYPE 4X, 12 IK 10.
  • Lieferumfang: Einteiliger Korpus mit Tür, Bodenplatte und Montageplatte, inkl. Erdungsbolzen. Lieferung auf einer Palette mit den Maßen der Schrankbreite zur leichteren Anreihung der Schränke. Die Montageplatte wird außen auf der Schrankverpackung anliegend geliefert. Das Verpackungsmaterial ist recyclebar.
  • Bottom plates: One piece bottom plate, with injected polyurethane gasket to ensure maximum sealing
  • Mounting plate: Double folded and slides into position; adjustable in depth by steps of 25 mm with the MPD02 accessory; mounting plate is supplied, attached on the outside of the enclosure packaging
  • Earthing: Door is equipped with separate welded earthing studs and earthing to the frame can be accomplished by using the ECF
  • Delivery: One piece body with fitted door, bottom plate and mounting plate, including door earthing studs; delivered on a pallet which is identical to the width of the enclosure; mounting plate is attached to the outside of the enclosure packaging; all the packing material is recyclable
Atributo del producto Valor
Höhe (H)1600mm
Breite (W)1000mm
Tiefe (D)400mm
MaterialEdelstahl 304
Plattengröße1494 x 894mm
Gewicht123kg
OberflächeGebürstet
Gehäusestärke1.5mm
Türstärke2mm
UPC783510478438
EAN8713574191884
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for EKSS16104 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert1.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert1.60 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert400.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStainless steel
MerkmalsnameWerkstoffgüte (EF001257)
MerkmalswertStainless steel 304 (V2A)
MerkmalsnameAusführung der Oberfläche (EF006569)
MerkmalswertUntreated
MerkmalsnameFarbe (EF000007)
MerkmalswertStainless steel
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswerttrue
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswerttrue
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswert
MerkmalsnameMastbefestigung (EF009582)
Merkmalswertfalse
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswert
MerkmalsnameSchrägdach (EF009278)
Merkmalswertfalse
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswertfalse
MerkmalsnameMit Sichttür (EF001089)
Merkmalswertfalse
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswertfalse
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswertfalse
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP66
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert4X
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N

DATASHEET - PDF

Titel
Größe
Typ
EKSS16104 EKSS16104 ES_EKSS14084.pdf
828 Kbytes
PDF KATALOG NVENT DE
44 Mbytes
