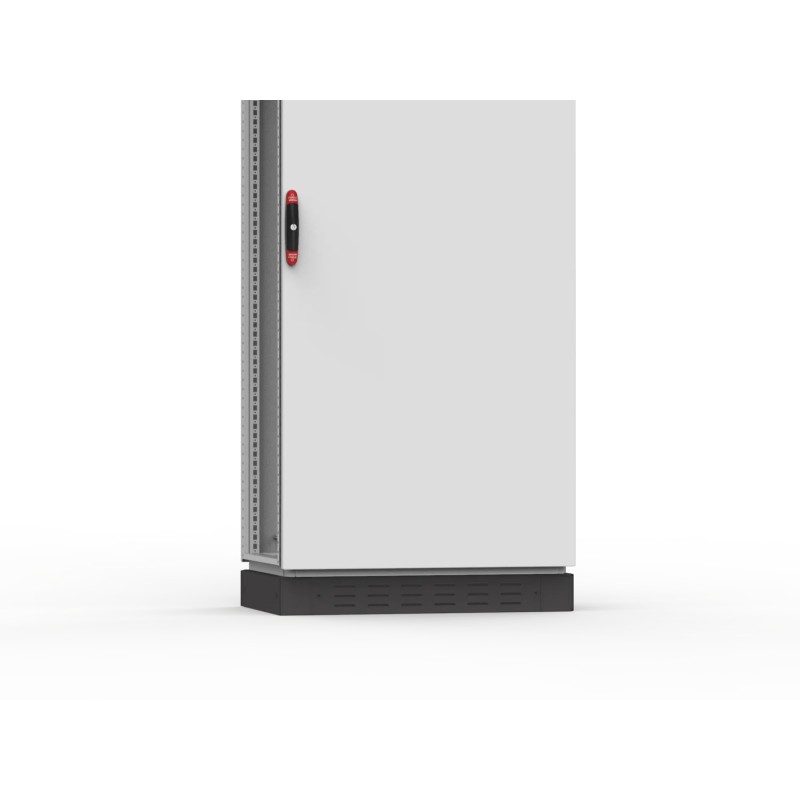

PV1120 nVent HOFFMAN Sockel Front/Rück, 1200 PV1120

Beschreibung:

Front- und Rückblenden des Standardsockels können durch Blenden mit Ventilationsöffnungen ersetzt werden. Es wird empfohlen Sie in Verbindung mit der belüfteten Bodenplatte CVB einzusetzten. Die Verkabelung ist uneingeschränkt nach VDE 0113 Standard möglich. Der Sockel besteht aus vier Eckstücken mit entfernbaren Frontblenden. Alle Blenden sind zur größeren Stabilität dopplet gekantet. Nur in 100 mm Höhe verfügbar.

Material:

Eckstücke: 2 mm Stahlblech, Panele: 1,5 mm Stahlblech.

Oberfläche:

RAL 7022, Pulver-Strukturlackierung.

Verpackungseinheit:

1 Satz mit 4 Ecksegmenten und Blenden, 1 Front- und 1 Rückblende mit Montagematerial für Blenden PS oder PCP sind ebenfalls beinhaltet.

Montagemöglichkeiten:

Fügen Sie die Seitenblenden PS zur Komplettierung des Sockels hinzu. Beim Anreihen von Schränken wird empfohlen die Profile PCP als Kabelträger und für mehr Steifigkeit zu einzusetzten. Wählen Sie ventilierte Seitenblenden CBV für eine bessere Schrankbelüftung.

Feature:

Painted steel plinth with front and rear ventilated removable panels for mild steel floor standing enclosures.

Advantage:

The plinth is mounted underneath the enclosure to provide extra space between the installation floor and the enclosure's bottom plates, this space is accessible by removing the front or rear panel. The ventilation louvres pre-machined into the panels allow natural ventilation

Benefit:

Installing cables into the enclosure can be done easily as the plinth creates extra space below the enclosure. This extra space allows the installer to route the cables through the plinths for bayed enclosures. The plinth allows enclosures to be fixed to the floor without the need for interior access. The ventilation louvres allows air to enter into the bottom of the enclosure.

Comment:

The front and rear plinth PV, must be mounted along with side panels PS. If creating an enclosure system with multiple enclosures then the side panels are required to be mounted at the beginning and end only. To reinforce the combined plinths, plinth combining profiles PCP/PCPK, should be used.
