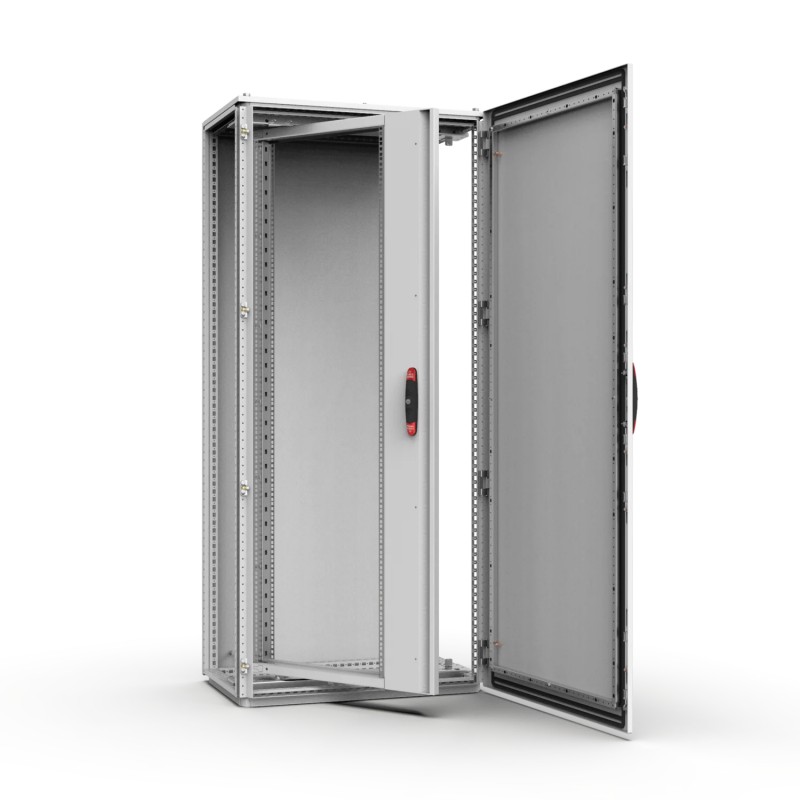

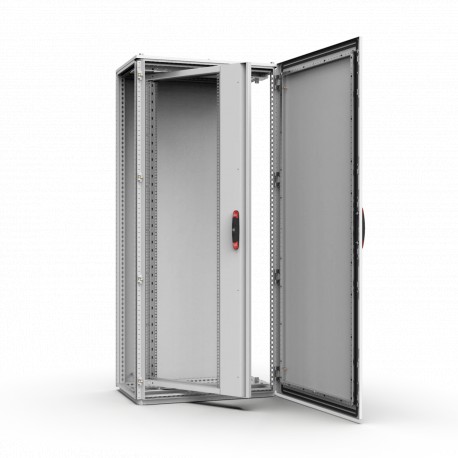

ESFM408 nVent HOFFMAN Schwenkrahmen, Mitte, 2000 ESFM408

Beschreibung:

Schwenkrahmen in voller Höhe für 19"-Zubehör, erlaubt Rechts- und Linksanschlag, mit Griff über die gesamte Höhe. Kann in anreihbare und kompakte Standschränke montiert werden. Besondere Scharniere erlauben eine zusätzliche Einbautiefe. Anpassbares oberes Scharnier zur rechtwinkeligen Montage. Steifes, W-förmiges Profi l für schwere Einbauten. Verzinkter Rahmen zur direkten Erdung der Komponenten. Voller Zugriff auf die Schaltschrankeinbauten kann durch den Einsatz von 180-Grad-Scharnieren ESFH180 erreicht werden. Zur Montage verwenden Sie den Einbausatz ESFB. Tiefenunterstützung und einfache Kabelführung erfolgt durch die Montageplatte SFMP die in Schritten von 12.5 mm tiefenverstellbar ist.

Max. Traglast:

1800 N, wird mit einer Vorrichtung zur Selbstpositionierung ausgeliefert.

Schließung:

3 mm DIN Doppelbart Stangenverschluss (andere Verschlüsse möglich).

Material:

Vertikale 19" Profile 2 mm verzinktes Stahlblech. Rahmen: Vertikale Profile 2 mm und horizontale Profile 3 mm.

Oberfläche:

RAL 7035, Pulver-Strukturlackierung.

Verpackungseinheit:

1 Schwenkrahmen mit 180° Scharnieren.

Montagemöglichkeiten:

ESFM für 800 mm und 1000 mm breite, anreihbare Schränke. Fügen Sie den ESFB Einbausatz hinzu.

Feature:

Middle mounted swing frame, for floor standing enclosures.

Advantage:

Additional surface for the installation of 19" equipment, within a hinged frame.

Benefit:

The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened.

Comment:

The transversal support bars, ESFB, must be mounted in combination with the middle mounted swing frame. 180o hinges are included with the swing frame as standard. If there is not enough useful depth for the equipment installed on the 19" swing frame, it can be increased by moving the 19" swing frame to one side of the enclosure by using the side mounted swing frame, ESFS.
