ESFC366
ELDON
1
Verfügbar Schiff am heute

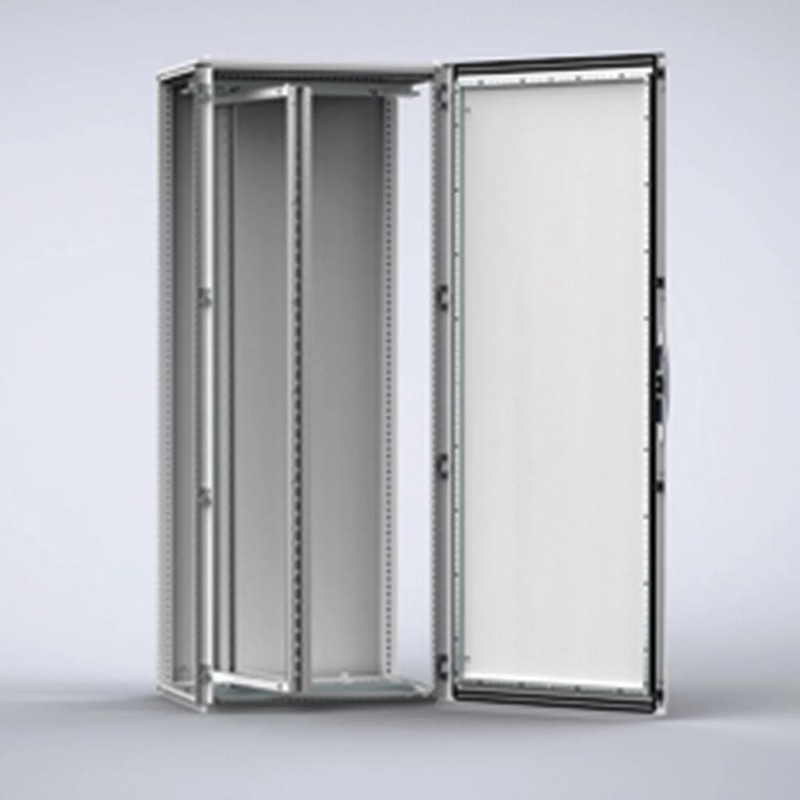

Schwenkrahmen, 1800
Drehbaren Rahmen, 1800
Ein Schwenkrahmen für 19"-Geräte, der zusätzlichen Einbauraum für diese Geräte sowie bei Öffnung einen Zugang von hinten zu den eingebauten Komponenten und Geräten bietet.
Schaltschranksysteme > Komponente für den Ausbau (Schaltschrank)
Schaltschränke Stahlblech
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Beschreibung: | Schwenkrahmen in voller Höhe für 19"-Zubehör, erlaubt Rechts- und Linksanschlag. Kann in anreihbare und kompakte Standschränke montiert werden. Besondere Scharniere erlauben eine zusätzliche Einbautiefe. Anpassbares oberes Scharnier zur rechtwinkligen Montage. Steifes, W-förmiges Profil für schwere Einbauten. Verzinkter Rahmen zur direkten Erdung der Komponenten. Im Standard ausgestattet mit 130° Scharnieren (180° Scharniere können in 600 mm breiten Schränken nicht verwendet werden). Kann auch seitlich in 600 mm tiefen Standschränken montiert werden. Für anreihbare Standschränke verwenden Sie bei Bedarf Querhalterungen ESFB in Kombination mit VBD, die in Schritten von 12.5 mm in der Tiefe verstellbar sind. |
Max. Traglast: | 1800N, wird mit einer Vorrichtung zur Selbstpositionierung ausgeliefert. |
Schließung: | Zwei 3 mm DIN Doppelbart Schlösser. |
Material: | Vertikale 19" Profile 2 mm verzinktes Stahlblech. Rahmen: Vertikale Profile 2 mm und horizontale Profile 3 mm. |
Verpackungseinheit: | 1 Rahmen mit Scharnieren. |
Montagemöglichkeiten: | ESFC für 600, 800, 1000, 1200 mm breite anreihbare Schränke. Fügen Sie ESFB zur Montage in anreihbaren Standschränken hinzu. |
Feature: | Full height swing frame, for floor standing enclosures. |
Advantage: | Additional surface for the installation of 19" equipment, within a hinged frame. The frame can be mounted within enclosures from 600 mm in width. |
Benefit: | The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened. |
Comment: | The transversal support bars, ESFB, must be mounted in combination with the full height swing frame. If there is not enough useful depth for the equipment installed on the 19" swing frame, then the width of the enclosure must be increased to allow the swing frame to be opened. If the empty space surrounding the swing frame needs to be covered then the centred swing frame, ESFM, or the side mounted swing frame, ESFS, can be mounted. |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG NVENT DE.pdf | 45 Mbytes | |
ESFC366 ESFC366 DE_ESFC276.pdf | 163 Kbytes | |
Gesamtkatalog herunterladen |
