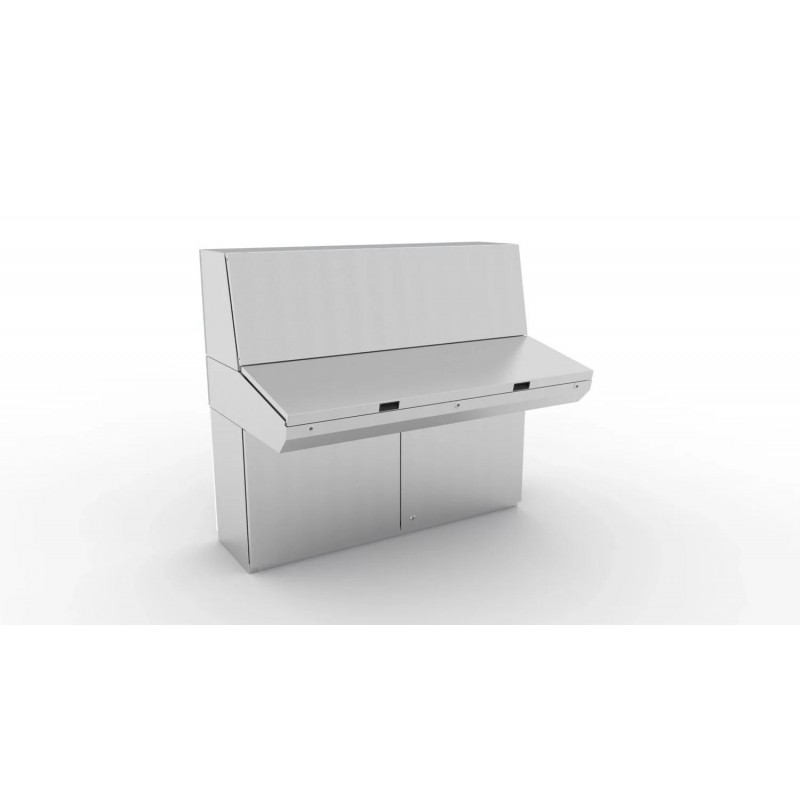

MPCS083-316 ELDON Pultsystem, 700x800x500
MPCS083-316
ELDON
Pultsystem, 700x800x500
Console base, 700x800x500, kombinierbar mit MP, Edelstahl Klasse 316, IP66
Basispult, 700x800x500, Anreihschrank, mit MP, Edelstahl 316, IP66
Unterkonsole, 700x800x500, Kombinierbares Gehäuse, mit MP, Edelstahl 316, IP66
Schaltschranksysteme > Pultsystem
Stahlkonsolensysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲Bestseller
▲Mehr Infos
▲Merkmale
- Material: AISI 304 vorgeschliffener Edelstahl/AISI 316L (auf Anfrage). Gehäuse und Tür: 2 mm. Rückwand: 1,5 mm Bodenplatten: 1,5 mm. Montageplatte: feuerverzinkter Stahl, 2,5 mm.
- Gehäuse: Gekantet und nahtgeschweißt. Die Konsolenkonstruktion beinhaltet eine Basis, die einen Abstand zwischen dem Boden und dem unteren Teil der Tür(en) bietet und als integrierter Sockel fungiert.
- Türen und Wände: Einfach gefaltet, mit Scharnieren aufmontiert, sodass nach links und rechts zur Basistür geöffnet werden kann. Aufsätze und Mittelteile werden durch eine selbsttätige mechanische Plattenhalterung offen gehalten. Verdeckte Scharniere ermöglichen beim Mittelteil einen Öffnungswinkel von 90°. Doppeltüren bei Basiseinheiten mit Breite 1200 mm und 1600 mm.
- Montageplatte: Standard bei Basiseinheiten. Befestigung durch Befestigungswinkel an C-Schiene oben und unten zur Tiefeneinstellung. Optional in Mittelteil- und Aufsatzeinheiten.
- Verriegelung: 3-mm-Doppelbart-Schlösser für Aufsatzteil und Mittelteil. Zwei 3-mm-Doppelbart-Schlösser für die Basis. Weitere Optionen verfügbar. Siehe Abschnitt Wandmontage.
- Kabelzugang: Öffnung unten in der Basiseinheit für Kabelzuführung. Bodenflanschplatten für Kabeleinführung standardmäßig im Lieferumfang enthalten.
- Erdung: M8-Gewindestifte an Gehäuse, Türen und Rückwänden.
- Oberfläche: 400er vorgeschliffener Edelstahl
- Schutzart: Einzeltür: IP66 TYP 4X, 12, 13 IK 10. Doppeltür: IP55 TYP 12, 13 IK 10.
- Lieferumfang: Die Basiseinheit wird standardmäßig mit einer Montageplatte geliefert. Für Mittelteile und Aufsätze sind Montageplatten als Zubehör verfügbar. Alle Öffnungen oben und unten können durch Auswahl der entsprechenden Zubehörplatte geschlossen werden. Geeignete Muttern und Unterlegscheiben für die verschiedenen Erdungsbolzen sind im Lieferumfang enthalten.
| Atributo del producto | Valor |
|---|---|
| Höhe | 700mm |
| Breite | 800mm |
| Tiefe | 500mm |
| Material | Edelstahl 316L |
| Montageplatte enthalten | Ja |
| Max. Montagetiefe | 470.5mm |
| Typ | Basiseinheit |
| Oberfläche | Gebürstet |
| Dicke | 2mm |
| Gewicht | 51kg |
| Höhe Montageplatte | 590mm |
| Breite Montageplatte | 699mm |
| UPC | 783510511272 |
| EAN | 8713574112285 |
| Standardverpackungsmenge | 1 |
| Verpackungsmenge | 1 |
| Merkmal | Wert |
|---|---|
| Komponente des Pultsystems (EF006789) | Unterteil |
| Breite (EF000008) | 800.00 mm |
| Höhe (EF000040) | 700.00 mm |
| Tiefe (EF000049) | 500.00 mm |
| Werkstoff (EF002169) | rostfreier Stahl |
| Ausführung der Oberfläche (EF006569) | unbehandelt |
| Farbe (EF000007) | Edelstahl |
| Anzahl der Türen (EF000122) | 1.00 |
| Schutzart (IP) (EF005474) | IP66 |
| Schutzart (NEMA) (EF011959) | 12 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG NVENT DE.pdf | 44 Mbytes |
|
| MPCS083-316 MPCS083-316 DE_MPCS061.pdf | 852 Kbytes |
|
