ELDONStahlkonsolensystemeMPCS103-316 ELDON Pultsystem, 700x1000x500

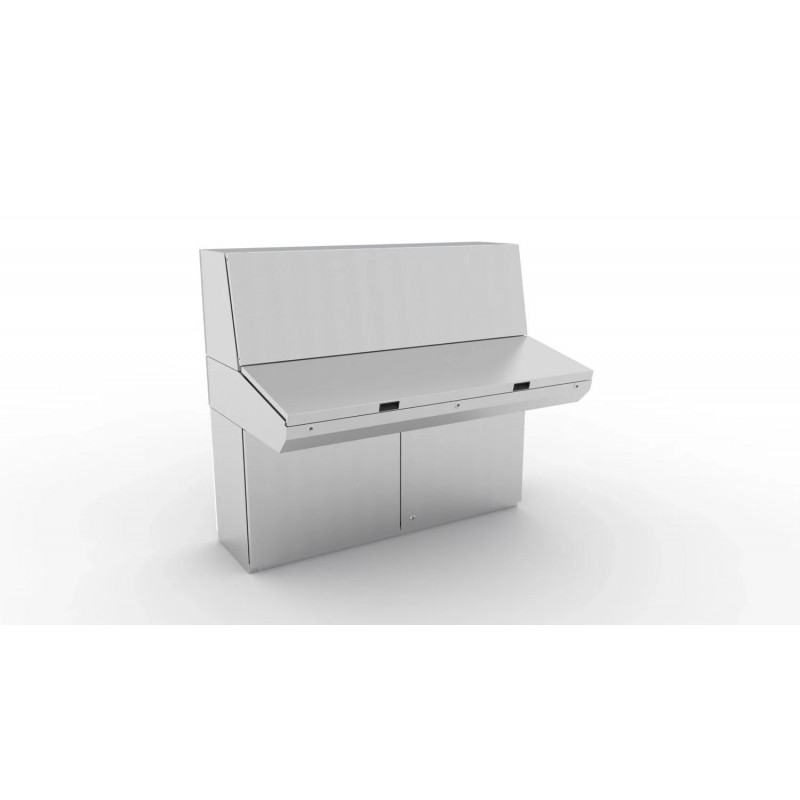

ELDON MPCS103-316 MPCS103-316 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MPCS103-316 ELDON Pultsystem, 700x1000x500

Artikel-Nr.: MPCS103-316

Hersteller: ELDON

Beschreibung:

Pultsystem, 700x1000x500
Console base, 700x1000x500, kombinierbar mit MP, Edelstahl Klasse 316, IP66
Basispult, 700x1000x500, Anreihschrank, mit MP, Edelstahl 316, IP66
Unterkonsole, 700x1000x500, Kombinierbares Gehäuse, mit MP, Edelstahl 316, IP66

Kategorien:

  • Schaltschranksysteme > Pultsystem
  • ELDON > Stahlkonsolensysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 3.995,29 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: AISI 304 vorgeschliffener Edelstahl/AISI 316L (auf Anfrage). Gehäuse und Tür: 2 mm. Rückwand: 1,5 mm Bodenplatten: 1,5 mm. Montageplatte: feuerverzinkter Stahl, 2,5 mm.
  • Gehäuse: Gekantet und nahtgeschweißt. Die Konsolenkonstruktion beinhaltet eine Basis, die einen Abstand zwischen dem Boden und dem unteren Teil der Tür(en) bietet und als integrierter Sockel fungiert.
  • Türen und Wände: Einfach gefaltet, mit Scharnieren aufmontiert, sodass nach links und rechts zur Basistür geöffnet werden kann. Aufsätze und Mittelteile werden durch eine selbsttätige mechanische Plattenhalterung offen gehalten. Verdeckte Scharniere ermöglichen beim Mittelteil einen Öffnungswinkel von 90°. Doppeltüren bei Basiseinheiten mit Breite 1200 mm und 1600 mm.
  • Montageplatte: Standard bei Basiseinheiten. Befestigung durch Befestigungswinkel an C-Schiene oben und unten zur Tiefeneinstellung. Optional in Mittelteil- und Aufsatzeinheiten.
  • Verriegelung: 3-mm-Doppelbart-Schlösser für Aufsatzteil und Mittelteil. Zwei 3-mm-Doppelbart-Schlösser für die Basis. Weitere Optionen verfügbar. Siehe Abschnitt Wandmontage.
  • Kabelzugang: Öffnung unten in der Basiseinheit für Kabelzuführung. Bodenflanschplatten für Kabeleinführung standardmäßig im Lieferumfang enthalten.
  • Erdung: M8-Gewindestifte an Gehäuse, Türen und Rückwänden.
  • Oberfläche: 400er vorgeschliffener Edelstahl
  • Schutzart: Einzeltür: IP66 TYP 4X, 12, 13 IK 10. Doppeltür: IP55 TYP 12, 13 IK 10.
  • Lieferumfang: Die Basiseinheit wird standardmäßig mit einer Montageplatte geliefert. Für Mittelteile und Aufsätze sind Montageplatten als Zubehör verfügbar. Alle Öffnungen oben und unten können durch Auswahl der entsprechenden Zubehörplatte geschlossen werden. Geeignete Muttern und Unterlegscheiben für die verschiedenen Erdungsbolzen sind im Lieferumfang enthalten.
Atributo del producto Valor
Höhe700mm
Breite1000mm
Tiefe500mm
MaterialEdelstahl 316L
Montageplatte enthaltenJa
Max. Montagetiefe470.5mm
TypBasiseinheit
OberflächeGebürstet
Dicke2mm
Gewicht70kg
Höhe Montageplatte590mm
Breite Montageplatte899mm
UPC783510511555
EAN8713574192720
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for MPCS103-316 Schaltschranksysteme (EC000784)

MerkmalsnameKomponente des Pultsystems (EF006789)
MerkmalswertUnterteil
MerkmalsnameBreite (EF000008)
Merkmalswert1.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert700.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert500.00 mm
MerkmalsnameWerkstoff (EF002169)
Merkmalswertrostfreier Stahl
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswertunbehandelt
MerkmalsnameFarbe (EF000007)
MerkmalswertEdelstahl
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP66
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert12

DATASHEET - PDF

Titel
Größe
Typ
MPCS103-316 MPCS103-316 DE_MPCS061.pdf
852 Kbytes
PDF KATALOG NVENT DE
44 Mbytes
