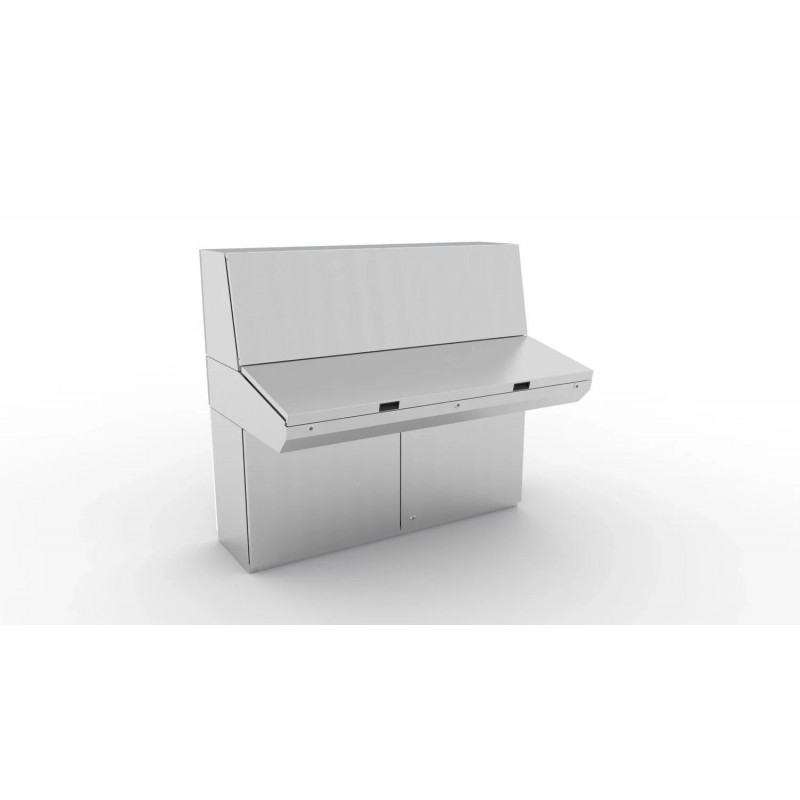

MPCS122 nVent HOFFMAN Pultsystem, 250x1200x985

Material:

AISI 304 vorgeschliffenes Edelstahl / AISI 316L (auf Anfrage). Korpus und Tür: 2 mm, Rückwand: 1.5 mm, Bodenplatten: 1.5 mm, Montageplatte: 2.5 mm galvanisiertes Stahlblech.

Korpus:

Gekantet und nahtverschweißt. Ist mit einem integrierten Sockel ausgestattet, der einen Abstand zwischen dem Boden und dem unteren Teil der Türen bietet.

Türen und Paneele:

Einfach gekantete Oberfläche mit Wechselscharnieren für Rechts- oder Linksanschlag der Tür des Basisteils. Im Ober- und Mittelteil werden sie durch mechanische, selbstarretierende / -lösende Arretierungen gehalten. Verdeckte Scharniere erlauben eine 90° Öffnung des Mittelteils. Doppeltürig bei 1200 und 1600 mm breiten Systemen.

Montageplatte:

Serienmäßig für Pultunterteil, wird mit Klammern in C-Schienen befestigt, oben und unten stufenlos tiefenverstellbar. Für Pultmittelteil und Aufsatz sind Montageplatten als Zubehör erhältlich.

Schließung:

3 mm DIN DB Schloss für Aufsatz und Mittelteil. 2 Stück DIN DB 3 mm Schlösser für Unterteile. Weitere Verschlussarten als Zubehör lieferbar (siehe Wandgehäuse-Abschnitt).

Kabeleinführung:

Große Öffnung für Kabeleinführung von unten. Bodenplatten im Lieferumfang.

Erdung:

M8-Gewindebolzen an Korpus, Tür und Rückwänden.

Oberfläche:

400er vorgeschliffener Edelstahl.

Schutzart:

Eintürig: IP 66 TYPE 4X, 12, 13 IK 10. Doppeltürig: IP 55 TYPE 12, 13 IK 10.

Lieferumfang:

Das Pultunterteil wird mit Montageplatte geliefert. Für Pultmittelteil und Aufsatz können Montageplatten als Zubehör geliefert werden. Alle Öffnungen an Aufsätzen und Pultunterteilen können durch Abdeckungen geschlossen werden (Zubehör). Erdungsmaterial (Schrauben, Unterlegscheiben und Muttern) ist beinhaltet.

Feature:

Stainless steel combinable console, available in three separate sections, with a IP 55/66 protection degree.

Advantage:

A flexible solution where customers can choose the console sections that meet size and design requirements, off the shelf, in order to create the console configuration required for their application. Each standalone console section will maintain the security and protection degree.

Benefit:

Customers can receive consoles with a short delivery time, that match their size requirements. The ergonomic design of the top and desk unit, lets customers install and access HMI equipment easily, which increases the console's available mounting space. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure. Stainless steel consoles can be installed in almost any environment, grade dependent.

Comment:

Single door consoles have a IP66 protection degree whereas double door consoles have a IP 55 protection degree.
