ELDONStahlkonsolensystemeMPC161R5 ELDON Pultaufsatz, 500x1600x494

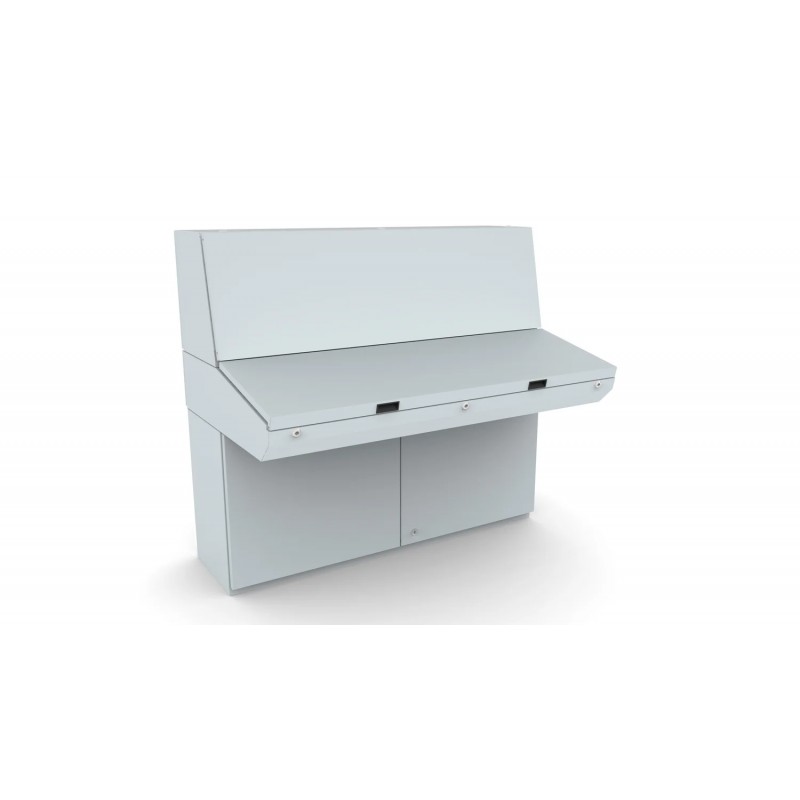

ELDON MPC161R5 MPC161R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MPC161R5 ELDON Pultaufsatz, 500x1600x494

Artikel-Nr.: MPC161R5

Hersteller: ELDON

Beschreibung:

Pultaufsatz, 500x1600x494
Overhead-Konsole, 500x1600x494, kombinierbar, ohne MP, Stahlblech, IP55
Pultaufsatz, 500x1600x494, Anreihschrank, kein MP, Stahlblech, IP55
Obere Konsole, 500x1600x494, Kombinierbares Gehäuse, ohne MP, Baustahl, IP55

Kategorien:

  • Schaltschranksysteme > Pultsystem
  • ELDON > Stahlkonsolensysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 793,30 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Gehäuse und Tür: 1,5 mm Stahlblech Rückwand: 1,5 mm Stahlblech Bodenplatten: feuerverzinkter Stahl, 1,2 mm. Montageplatte: feuerverzinkter Stahl, 2,5 mm.
  • Gehäuse: Gekantet und nahtgeschweißt. Die Konsolenkonstruktion beinhaltet eine Basis, die einen Abstand zwischen dem Boden und dem unteren Teil der Tür(en) bietet und als integrierter Sockel fungiert.
  • Türen und Wände: Einfach gefaltet, mit Scharnieren aufmontiert, sodass nach links und rechts zur Basistür geöffnet werden kann. Aufsätze und Mittelteile werden durch eine selbsttätige mechanische Plattenhalterung offen gehalten. Verdeckte Scharniere ermöglichen beim Mittelteil einen Öffnungswinkel von 90°. Doppeltür bei Basiseinheiten mit Breite 1200 mm und 1600 mm.
  • Montageplatte: Standard-Befestigungsplatte in Basiseinheit. Befestigung durch Befestigungswinkel an C-Schiene oben und unten zur Tiefeneinstellung. Optional in Mittelteil- und Aufsatzeinheiten.
  • Verriegelung: 3-mm-Doppelbart-Schlösser für Aufsatzteil und Mittelteil. Zwei 3-mm-Doppelbart-Schlösser für die Basis. Weitere Optionen verfügbar. Siehe Abschnitt Wandmontage.
  • Kabelzugang: Öffnung unten in der Basiseinheit für Kabelzuführung. Bodenflanschplatten für Kabeleinführung standardmäßig im Lieferumfang enthalten.
  • Erdung: M8-Gewindestifte an Gehäuse, Türen und Rückwänden.
  • Oberfläche: Strukturierte Pulverbeschichtung, RAL 7035.
  • Schutzart: Einzeltür: IP66 TYP 4, 12, 13 IK 10. Doppeltür: IP55 TYP 12, 13 IK 10.
  • Lieferumfang: Die Basiseinheit wird standardmäßig mit einer Montageplatte geliefert. Für Mittelteile und Aufsätze sind Montageplatten als Zubehör verfügbar. Alle Öffnungen oben und unten können durch Auswahl der entsprechenden Zubehörplatte geschlossen werden. Geeignete Muttern und Unterlegscheiben für die verschiedenen Erdungsbolzen sind im Lieferumfang enthalten.
  • Mounting plate: Standard mounting plate in base unit; fixed by fixing brackets on C rail, top and bottom, for depth adjustment; optional in desk and top section unit
Atributo del producto Valor
Höhe500mm
Breite1600mm
Tiefe494mm
Montageplatte enthaltenNein
TypAufsatzeinheit
MaterialBaustahl
OberflächePulverbeschichtet
FarbeHellgrau
FarbcodeRAL 7035
Dicke1.5mm
Gewicht54kg
UPC783510510718
EAN8713574128088
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for MPC161R5 Schaltschranksysteme (EC000784)

MerkmalsnameKomponente des Pultsystems (EF006789)
MerkmalswertOberteil
MerkmalsnameBreite (EF000008)
Merkmalswert1.60 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert500.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert494.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStahl
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswertpulverbeschichtet
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7.04
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert2.00
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP55
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert12

DATASHEET - PDF

Titel
Größe
Typ
MPC161R5 MPC161R5 DE_MPC061R5.pdf
851 Kbytes
PDF KATALOG NVENT DE
44 Mbytes
