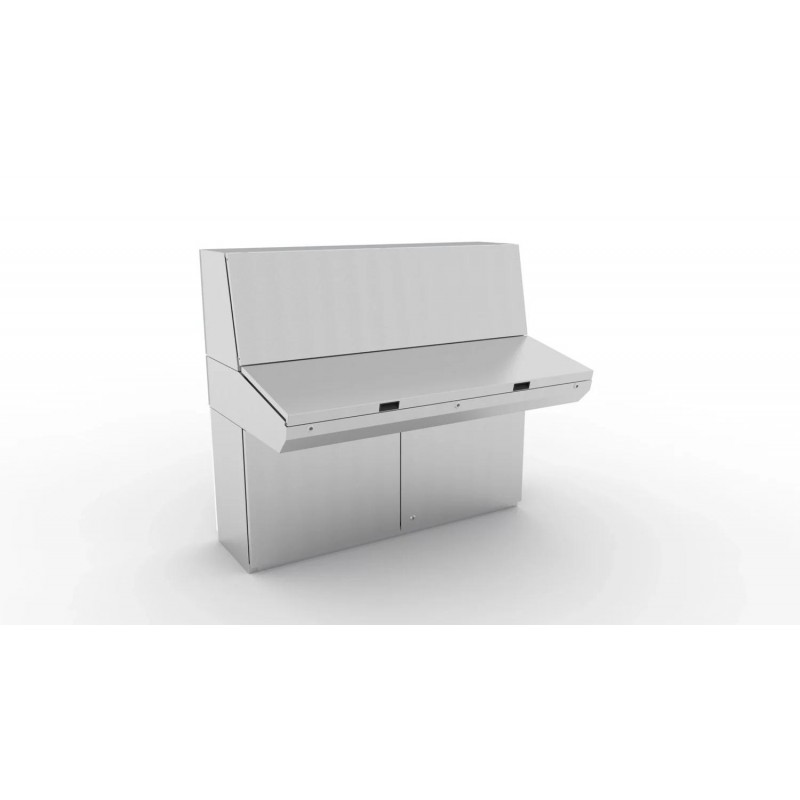

MPCS101 ELDON Pultaufsatz, 500x1000x494 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MPCS101 ELDON Pultaufsatz, 500x1000x494

MPCS101

ELDON

Verfügbar

Schiff am heute

Pultaufsatz, 500x1000x494

Mehr Infos


Schaltschränke Klemmengehäuse Schaltkästen Verteilerkästen

Pultsysteme - ELDON

Edelstahl, Pultsysteme. MPCS - ELDON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Flexibles Pultsystem, ermöglicht vielfältige Kombinationen um das System nach Ihren Vorstellungen zu gestalten. Das Oberteil und das Mittelteil besitzten eine mechanische, selbstarretiernde / -lösende Arretierung für die Türen. Kombiniert mit der Entfernbarkeit der Rückwand und Türen erlaubt dies einen einfach Zugriff auf den Innenraum. Die MPGS-Serie besitzt eine große Korrosionsbeständigkeit und ist die ideale Lösung für rauhe Umweltbedingungen.

Eigenschaften
HinweisPultaufsatz, Edelstahl
Höhe500 mm
Breite1000 mm
Tiefe494 mm

Material:

MPCS: AISI 304 vorgeschliffenes Edelstahl / AISI 316L (auf Anfrage). Korpus und Tür: 2 mm, Rückwand: 1,5 mm, Bodenplatten: 1,5 mm, Montageplatte: 2,5 mm galvanisiertes Stahlblech.

Korpus:

Gekantet und nahtverschweißt. Integrierter Sockel.

Türen und Paneele:

Einfach gekantete Oberfläche mit Wechselscharnieren für Rechts- oder Linksanschlag der Tür des Basisteils. Im Ober- und Mittelteil werden sie durch mechanische, selbstarretierende / -lösende Arretierungen gehalten. Verdeckte Scharniere erlauben eine 90° Öffnung des Mittelteils. Doppeltürig bei 1200 und 1600 mm breiten Systemen.

Montageplatte:

Serienmäßig für Pultunterteil, wird mit Klammern in C-Schienen befestigt, oben und unten stufenlos tiefenverstellbar. Für Pultmittelteil und Aufsatz sind Montageplatten als Zubehör erhältlich.

Schließung:

3 mm DIN DB Schloss für Aufsatz und Mittelteil. 2 Stück DIN DB 3 mm Schlösser für Unterteile. Weitere Verschlussarten als Zubehör lieferbar (siehe Wandgehäuse-Abschnitt).

Kabeleinführung:

Große Öffnung für Kabeleinführung von unten. Bodenplatten im Lieferumfang.

Erdung:

M8-Gewindebolzen an Korpus, Tür und Rückwänden.

Oberfläche:

240er Körnung (Durchschnitt: 0,5 Mikron).

Schutzart:

Eintürig: IP 66 | TYPE 4X, 12, 13 | IK 10. Doppeltürig: IP 55 | TYPE 12, 13 | IK 10.

Lieferumfang:

Das Pultunterteil wird mit Montageplatte geliefert. Für Pultmittelteil und Aufsatz können Montageplatten als Zubehör geliefert werden. Alle Öffnungen an Aufsätzen und Pultunterteilen können durch Abdeckungen geschlossen werden (Zubehör). Erdungsmaterial (Schrauben, Unterlegscheiben und Muttern) ist beinhaltet.

Datasheet - PDF

Titel: Sprache: Größe: Typ:
Technischen Datenblatt 1: MPCS101 German 894 Kbytes Technischen Datenblatt 1: MPCS101
Katalog 1: MPCS101 German 2 Mbytes Technischen Datenblatt 1: MPCS101
