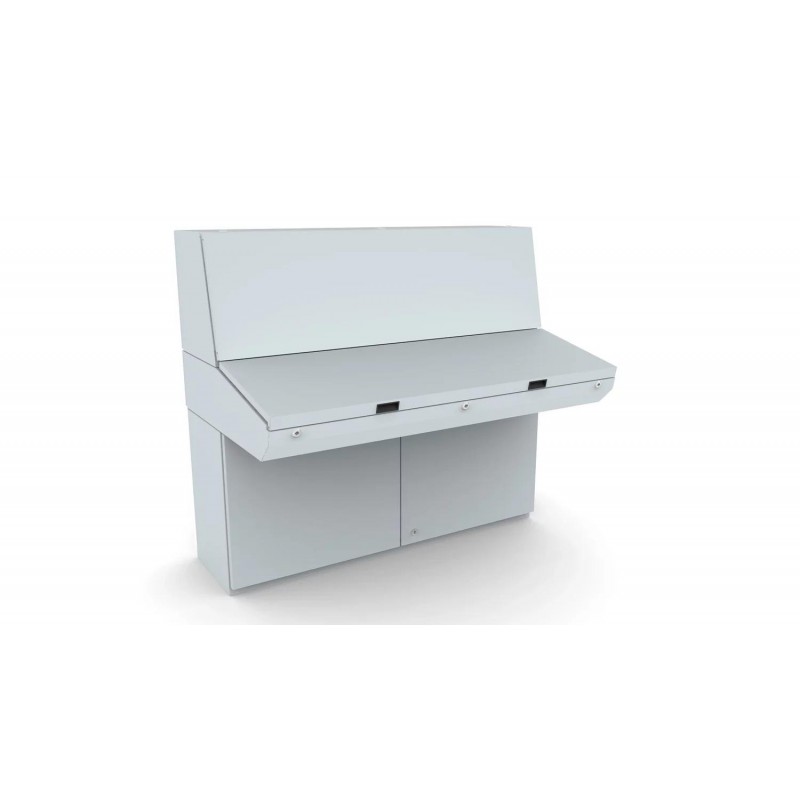

MPC101R5 ELDON Pultaufsatz, 500x1000x494
MPC101R5
ELDON
Pultaufsatz, 500x1000x494
Overhead-Konsole, 500x1000x494, kombinierbar, ohne MP, Stahlblech, IP66
Pultaufsatz, 500x1000x494, Anreihschrank, kein MP, Stahlblech, IP66
Obere Konsole, 500x1000x494, Kombinierbares Gehäuse, ohne MP, Baustahl, IP66
Schaltschranksysteme > Pultsystem
Stahlkonsolensysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲Bestseller
▲Mehr Infos
▲Merkmale
- Material: Gehäuse und Tür: 1,5 mm Stahlblech Rückwand: 1,5 mm Stahlblech Bodenplatten: feuerverzinkter Stahl, 1,2 mm. Montageplatte: feuerverzinkter Stahl, 2,5 mm.
- Gehäuse: Gekantet und nahtgeschweißt. Die Konsolenkonstruktion beinhaltet eine Basis, die einen Abstand zwischen dem Boden und dem unteren Teil der Tür(en) bietet und als integrierter Sockel fungiert.
- Türen und Wände: Einfach gefaltet, mit Scharnieren aufmontiert, sodass nach links und rechts zur Basistür geöffnet werden kann. Aufsätze und Mittelteile werden durch eine selbsttätige mechanische Plattenhalterung offen gehalten. Verdeckte Scharniere ermöglichen beim Mittelteil einen Öffnungswinkel von 90°. Doppeltür bei Basiseinheiten mit Breite 1200 mm und 1600 mm.
- Montageplatte: Standard-Befestigungsplatte in Basiseinheit. Befestigung durch Befestigungswinkel an C-Schiene oben und unten zur Tiefeneinstellung. Optional in Mittelteil- und Aufsatzeinheiten.
- Verriegelung: 3-mm-Doppelbart-Schlösser für Aufsatzteil und Mittelteil. Zwei 3-mm-Doppelbart-Schlösser für die Basis. Weitere Optionen verfügbar. Siehe Abschnitt Wandmontage.
- Kabelzugang: Öffnung unten in der Basiseinheit für Kabelzuführung. Bodenflanschplatten für Kabeleinführung standardmäßig im Lieferumfang enthalten.
- Erdung: M8-Gewindestifte an Gehäuse, Türen und Rückwänden.
- Oberfläche: Strukturierte Pulverbeschichtung, RAL 7035.
- Schutzart: Einzeltür: IP66 TYP 4, 12, 13 IK 10. Doppeltür: IP55 TYP 12, 13 IK 10.
- Lieferumfang: Die Basiseinheit wird standardmäßig mit einer Montageplatte geliefert. Für Mittelteile und Aufsätze sind Montageplatten als Zubehör verfügbar. Alle Öffnungen oben und unten können durch Auswahl der entsprechenden Zubehörplatte geschlossen werden. Geeignete Muttern und Unterlegscheiben für die verschiedenen Erdungsbolzen sind im Lieferumfang enthalten.
- Mounting plate: Standard mounting plate in base unit; fixed by fixing brackets on C rail, top and bottom, for depth adjustment; optional in desk and top section unit
| Atributo del producto | Valor |
|---|---|
| Höhe | 500mm |
| Breite | 1000mm |
| Tiefe | 494mm |
| Montageplatte enthalten | Nein |
| Material | Baustahl |
| Oberfläche | Pulverbeschichtet |
| Farbe | Hellgrau |
| Farbcode | RAL 7035 |
| Dicke | 1.5mm |
| Gewicht | 37.1kg |
| UPC | 783510510459 |
| EAN | 8713574128149 |
| Standardverpackungsmenge | 1 |
| Verpackungsmenge | 1 |
| Merkmal | Wert |
|---|---|
| Komponente des Pultsystems (EF006789) | Top cover |
| Breite (EF000008) | 1.00 mm |
| Höhe (EF000040) | 500.00 mm |
| Tiefe (EF000049) | 494.00 mm |
| Werkstoff (EF002169) | Steel |
| Ausführung der Oberfläche (EF006569) | Powder coating |
| Farbe (EF000007) | Grey |
| RAL-Nummer (EF000116) | 7.04 |
| Anzahl der Türen (EF000122) | 1.00 |
| Schutzart (IP) (EF005474) | IP66 |
| Schutzart (NEMA) (EF011959) | 12 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG NVENT DE.pdf | 44 Mbytes |
|
| MPC101R5 MPC101R5 DE_MPC061R5.pdf | 851 Kbytes |
|
