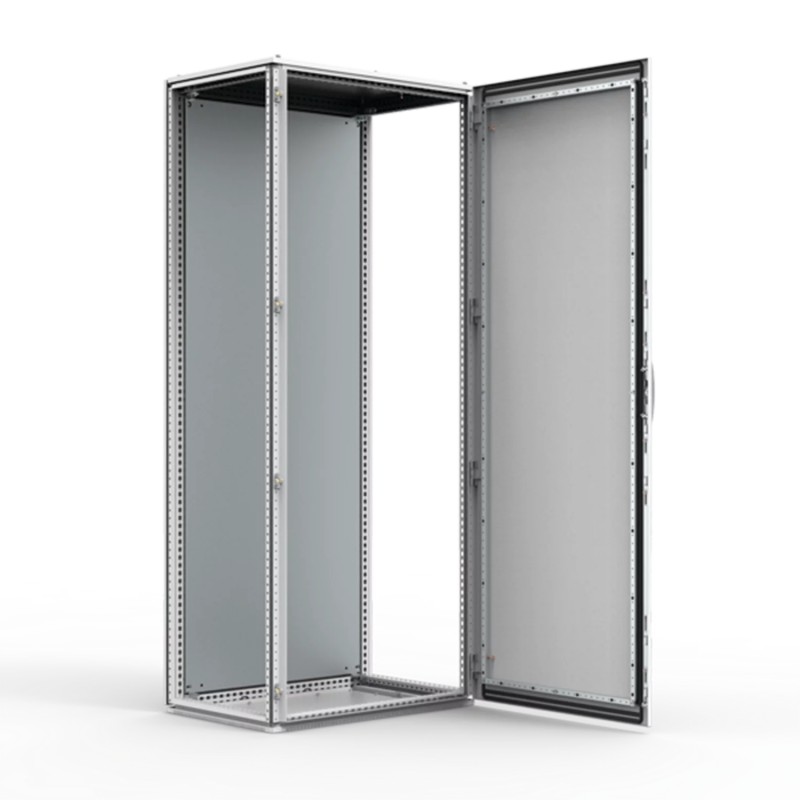

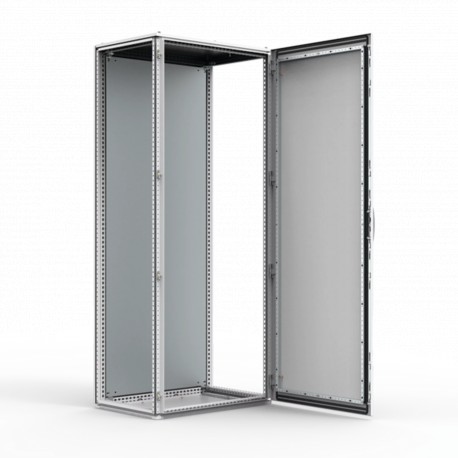

MCS20086HP ELDON Selbsttragende, 2000x800x600, kombinierbar, 1 Tür, mit MP -, Stahl -, IP66
MCS20086HP
ELDON
Selbsttragende, 2000x800x600, kombinierbar, 1 Tür, mit MP -, Stahl -, IP66
Standschränke, 2000x800x600, Anreihschrank, eintürig, mit MP, Stahlblech, IP66
Modulare Eintür, Baustahl, MCS-HP
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Schaltschränke Stahlblech
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲Bestseller
▲Mehr Infos
▲Merkmale
- Material: Rahmen: 1.5 mm beschichteter Stahl. Tür: 2 mm beschichteter Stahl. Rückwände, Dachblech und Seitenwände: 1.5 mm beschichteter Stahl. Montageplatte: 3 mm galvanisierter Stahl. Bodenplatten: 1 mm galvanisierter Stahl.
- Rahmen: Nahtgeschweißte, umgekehrte, offene Profile mit 25-mm-Lochbild nach DIN 43660. Mit integriertem externen Lochbild.
- Tür: Montiert mit vier Scharnieren, sodass ein Öffnen nach links oder rechts möglich ist, einschließlich Türrahmen mit 25-mm-Lochbild.
- Rückwand: Befestigt mit M6-Torxschrauben Standardmöglichkeiten für die Montage rückwärtiger Türen.
- Seitenwände: Als Zubehörteil erhältlich.
- Dachblech: Abnehmbar.
- Schließung: 4-Punkt-Drehstangenverschluss-System Stört nicht im Inneren des Gehäuses. Standard-Doppelbart-Schloss mit 33 mm-Einsatz Standardeinsätze, Zylinder, Tragegriffe und T-Griffe sind als Zubehör erhältlich.
- Bodenbleche: Einteilige Bodenplatte mit aufgespritzter PU-Dichtung für maximale Abdichtung.
- Montageplatte: Doppelt gekantet, gleitet in die Position im Innenraum. Tiefenverstellbar in 25 mm Schritten mit Zubehör MPD02. Wird außerhalb der Schrankverpackung befestigt.
- Erdung: Alle Wände sind über ihre Befestigungen geerdet und mit einem separaten Erdungsbolzen ausgestattet.
- Oberfläche: RAL 7035 strukturierte Pulverbeschichtung.
- Schutzart: Entspricht IP 66 TYPE 4 12 IK 10.
- Mounting requirements: Standard delivery ready for combined installation. For stand-alone installation add side panels.
- Lieferumfang: Rahmen mit befestigten Türen, Rückwand, Dachblech, Bodenplatte, Montageplatte und Türrahmen. Erdungsbolzen sind im Lieferumfang enthalten. Wird auf einer Palette geliefert, die die gleiche Breite wie der Schrank hat, um ein problemloses Anreihen zu ermöglichen. Das gesamte Verpackungsmaterial ist recycelbar.
| Atributo del producto | Valor |
|---|---|
| Höhe | 2000 mm |
| Breite | 800 mm |
| Tiefe | 600 mm |
| Material | Stahl |
| Panel Size | 1894 x 694 mm |
| Maximale Einbautiefe | 559 mm |
| Oberfläche | Pulver-Strukturlackierung |
| Farbe | Hellgrau |
| Farbcode | RAL 7035 |
| Body Thickness | 1.5 mm |
| Türdicke | 2 mm |
| Gewicht | 138.5 kg |
| UPC | 783510495879 |
| EAN | 8713574226999 |
| Standardverpackungsmenge | 1.0000 |
| Verpackungsmenge | 1.0000 |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 800.00 mm |
| Höhe (EF000040) | 2000.00 mm |
| Tiefe (EF000049) | 600.00 mm |
| Werkstoff (EF002169) | Steel |
| Werkstoffgüte (EF001257) | Other |
| Ausführung der Oberfläche (EF006569) | Powder coating |
| Farbe (EF000007) | Grey |
| RAL-Nummer (EF000116) | 7035.00 |
| Freistehend (EF020363) | |
| Bodenstehendes Wandmodell (EF015208) | |
| Geeignet für Wandmontage (EF000664) | |
| Eckmodell (EF020814) | |
| Zwischeneinbau (EF022994) | |
| Koppelbar (EF001229) | |
| Mit Montageplatte (EF000118) | true |
| Montageplatte tiefenverstellbar (EF006054) | true |
| Geeignet für Wandeinbau (EF007536) | false |
| Mastbefestigung (EF009582) | false |
| Anzahl der Türen (EF000122) | 1.00 |
| Anzahl der Schlösser (EF000123) | 1.00 |
| Geeignet für metrische Montage (EF005823) | false |
| Schrägdach (EF009278) | false |
| EMV-Ausführung (EF001062) | false |
| Mit Sichttür (EF001089) | false |
| Mit Lüftungstür (EF006279) | false |
| Mit rückseitiger Tür (EF007381) | false |
| Schlagfestigkeit (EF004293) | IK10 |
| Schutzart (IP) (EF005474) | IP55 |
| Schutzart (NEMA) (EF011959) | 13 |
| Wärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986) | None W |
| Max. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987) | None N |
| Max. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988) | None N |
| Max. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989) | None N |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG NVENT DE.pdf | 44 Mbytes |
|
| MCS20086HP MCS20086HP DE_MCS20086HP.pdf | 417 Kbytes |
|
| Gesamtkatalog herunterladen |
|
