XVS-440-12MPI-1-10

139975

EATON-MOELLER

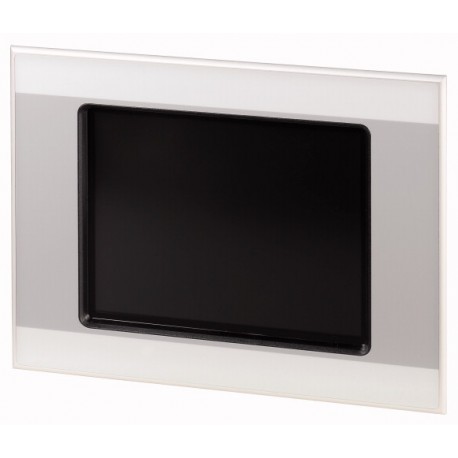

Bedientableau, Infrarot, 24VDC, 12,1 Zoll, TFTcolor, Ethernet, RS232, Profibus, (PLC)

Mehr Infos


Industriesteuerungen SPS > Grafik-Panel

HMI-Touch-Terminals

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Bedientableau, Infrarot, 24VDC, 12,1 Zoll, TFTcolor, Ethernet, RS232, Profibus, (PLC)
Bedientableau, XVS400, Sortiment: XVS400 12,1", Funktion: HMI-PLC (PLC nachrüstbar), gemeinsame Merkmale der Baureihe: Ethernet-Schnittstelle, USB-Device, RS232, Profibus/MPI, Zulassungen UL508, cUL, PLC-Funktion nachrüstbar, Kommunikationsumfang über Lizenzen nachrüstbar, Display-Art: Farbdisplay, TFT, Touch-Technologie: Infrarot-Touch, Anzahl Farben: einstellbar: 65536 oder 256 Farben, Auflösung: SVGA, 800 x 600 Pixel, Hochkantprojektierung: ja, Bildschirmdiagonale: 12.1 Zoll, Gehäuse und Frontplatte aus Metall, Betriebssystem: Windows CE (Lizenz erforderlich), CompactFlash-Karte erforderlich, PLC-Lizenz: nachrüstbar mit Art.-Nr. 140390 LIC-PLC-MXP-MEDIUM, Lizenzscheine für onboard Schnittstellen: optional erweiterbar, siehe Zusatzausrüstung -> Lizenzproduktscheine, integrierte Schnittstellen: 1 x Ethernet 100Base-TX/10Base-T, 1 x RS232, 1 x PROFIBUS/MPI, 2 x USB-Host, 1 x USB-Device, Ausführung Front: Standardfront mit Standardfolie, Verbundsicherheitsglas entspiegelt, Verwendung: Einbau, Steckplätze: für Compact-FlashTM-Karten: 2, Speicherkarte Automatisierung: erforderlich, siehe Zusatzausrüstung -> Speicherkarten, Steckbare Kommunikationsbaugruppen (optional): nein, Verlustleistung: 24 W, Schutzart (IEC/EN 60529, EN50178, VBG 4): IP65 (frontseitig), IP20 (rückseitig)

Lieferprogramm

Sortiment
XVS400 12,1"
Sortiment
XVS400
Funktion
HMI-PLC (SPS-Funktion nachrüstbar)
gemeinsame Merkmale der Baureihe
Ethernet-Schnittstelle
USB-Device
RS232
Profibus/MPI
Zulassungen UL508, cUL
PLC-Funktion nachrüstbar
Kommunikationsumfang über Lizenzen nachrüstbar
Display-Art
Farbdisplay, TFT
Touch-Technologie
Infrarot-Touch
Anzahl Farben
einstellbar: 65536 oder 256 Farben
Auflösung
SVGA
800 x 600 Pixel
Hochkantprojektierung
ja
Bildschirmdiagonale
12.1 Zoll
Ausführung
Gehäuse und Frontplatte aus Metall
Betriebssystem
Windows CE (Lizenz erforderlich)
CompactFlash-Karte erforderlich
PLC-Lizenz
nachrüstbar mit Art.-Nr. 140390 LIC-PLC-MXP-MEDIUM
Lizenzscheine für onboard Schnittstellen
optional erweiterbar, siehe Zusatzausrüstung -> Lizenzproduktscheine
integrierte Schnittstellen
1 x Ethernet 100Base-TX/10Base-T
1 x RS232
1 x PROFIBUS/MPI
2 x USB-Host
1 x USB-Device
Ausführung Front
Standardfront mit Standardfolie
Verbundsicherheitsglas entspiegelt
Verwendung
Einbau
Steckplätze
für Compact-FlashTM-Karten: 2
Speicherkarte Automatisierung
erforderlich, siehe Zusatzausrüstung -> Speicherkarten
Steckbare Kommunikationsbaugruppen (optional)
nein
Verlustleistung
24 W

Technische Daten

Display
Display-Art
Farbdisplay, TFT
Bildschirmdiagonale
12.1 Zoll
Auflösung
SVGA
800 x 600 Pixel
Sichtbare Bildfläche
246 x 185 mm
Anzahl Farben
einstellbar: 65536 oder 256 Farben
Kontrastverhältnis
typisch 350:1
Helligkeit
typisch 350 cd/m2
Hintergrundbeleuchtung
2 x CCFL
per Software dimmbar
Lebensdauer der Hintergrundbeleuchtung
typisch 50000 h
Infrarot-Touch-Schutzscheibe
Verbundsicherheitsglas entspiegelt
Bedienung
Technologie
Infrarot-Touch
95 x 71 logische Kanäle
System
Interner Speicher
DRAM (OS, Programm-, Datenspeicher): 64 MByte
Flash (nutzbar für Datensicherung): ca. 1,5 MByte verfügbar
NVRAM (Retaindaten): ca. 32 kByte verfügbar
Externer Speicher
CF-Slot: 2 x CompactFlash Card Typ I/II für Betriebssystem, Programme und Daten
Pufferung der EchtzeituhrBatterie (Lebensdauer)
nicht austauschbar, CR2032 eingelötet
Pufferung der EchtzeituhrPufferzeit (in spannungslosem Zustand)
typ. 10 Jahre
Projektierung
Visualisierungssoftware
GALILEO
EPAM
XSOFT-CODESYS-2
XSOFT-CODESYS-3
SPS-Programmiersoftware
XSOFT-CODESYS-2
XSOFT-CODESYS-3
PLC-Lizenz
nachrüstbar mit Art.-Nr. 140390 LIC-PLC-MXP-MEDIUM
Betriebssystem
Windows CE (Lizenz erforderlich)
CompactFlash-Karte erforderlich
Schnittstellen, Kommunikation
integrierte Schnittstellen
1 x Ethernet 100Base-TX/10Base-T
1 x RS232
1 x PROFIBUS/MPI
2 x USB-Host
1 x USB-Device
USB-Host
2 x USB 2.0 (1,5-12Mbit/s), nicht galvanisch getrennt
USB-Device
USB 1.1, nicht galvanisch getrennt
RS-232
RS-232, nicht galvanisch getrennt (SUB-D-Stecker 9-polig, UNC)
CAN
CAN, galvanisch getrennt (SUB-D-Stecker 9-polig, UNC)
Steckplätze
für Compact-FlashTM-Karten: 2
Ethernet
100Base-TX/10Base-T
Spannungsversorgung
Nennspannung
24 V DC SELV (safety extra low voltage, Sicherheitskleinspannung)
zulässige Spannung
Effektiv: 20,4-28,8 V DC (Nennspannung -15%/+20%)
Absolut mit Welligkeit: 19,2-30,0 V DC
35 V DC für eine Dauer < 100 ms
Spannungseinbrüche
≤ 10 ms ab Nennspannung (24 V DC)
5 ms ab Unterspannung (20,4 V DC) ms
Leistungsaufnahme [Pmax.]
max. 24 W
Leistungsaufnahme
typ. 14 W
Verlustleistung
24 W
Hinweis zur Verlustleistung
Verlustleistung bei Stromaufnahme 24 V
18 W Grundgerät + 2x3 W USB-Teilnehmer
Verpolungsschutz
ja
Sicherung
ja (nicht zugängliche Schmelzsicherung)
Potentialtrennung
keine Potentialtrennung (0 V-Anschluss auf Gehäusepotenzial)
Allgemeines
Gehäusematerial
Metall, eloxiert
Ausführung Front
Standardfront mit Standardfolie
Verbundsicherheitsglas entspiegelt
Gewicht
4.1 kg
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP65 (frontseitig), IP20 (rückseitig)
ZulassungenApprobationen
cUL (UL508)
Angewandte Normen und RichtlinienEMV
(in Bezug auf CE)
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61131-2
Angewandte Normen und RichtlinienProduktnormen
EN 50178
EN 61131-2
Angewandte Normen und RichtlinienSicherheit
EN 60950
UL 60950
Schockfestigkeit
gemäß IEC 60068-2-27 g
Vibration
Gemäß IEC68-2-6
Umgebungsbedingungen
TemperaturLagerung / Transport [ϑ]
-20 - +60 °C
TemperaturMin. Betriebsumgebungstemperatur
0 °C
TemperaturMax. Betriebsumgebungstemperatur
+50 °C
Relative Luftfeuchterelative Feuchte
10 - 95 %, nicht kondensierend
Versorgungsspannung UAux
Bemessungsbetriebsspannung [UAux]
24 V DC (-15/+20%) V
Verpolungsschutz
ja
Potentialtrennung
nein

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
24 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 6.0

Industriesteuerungen SPS (EG000024) / Grafik-Panel (EC001412)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Bedienen und Beobachten (HMI) / Grafik-Panel (HMI) ([email protected] [BAA722010])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der HW-Schnittstellen Industrial Ethernet
1
Anzahl der HW-Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
1
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
2
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
0
Mit SW-Schnittstellen
ja
Unterstützt Protokoll für TCP/IP
ja
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
ja
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
ja
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Ausführung des Displays
TFT
Mit Farbdisplay
ja
Anzahl der Farben des Displays
65536
Anzahl der Graustufen/Blaustufen des Displays
0
Bildschirmdiagonale
12.1 Zoll
Anzahl der Bildpunkte, horizontal
800
Anzahl der Bildpunkte, vertikal
600
Nutzbarer Projektspeicher/Anwenderspeicher
64000 kByte
Mit nummerischer Tastatur
ja
Mit Alpha Tastatur
ja
Anzahl der Funktionstasten, programmierbar
0
Anzahl der Tasten mit LED
0
Anzahl der Systemtasten
1
Mit Touchscreen
ja
Mit Meldungsanzeige
ja
Mit Meldesystem (inkl. Puffer und Quittierung)
ja
Prozesswertdarstellung (Ausgabe) möglich
ja
Prozesswertvorgabe (Eingabe) möglich
ja
Mit Rezepturen
ja
Anzahl der Ebenen, Passwortschutz
200
Druckausgabe vorhanden
ja
Anzahl der Online-Sprachen
100
Zusätzliche Softwarekomponenten, ladbar
ja
Schutzart (IP), frontseitig
IP65
Betriebstemperatur
0 - 50 °C
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Breite der Front
361 mm
Höhe der Front
279 mm
Einbautiefe
62 mm

Approbationen

Product Standards
UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; CE marking
UL File No.
E208621
UL Category Control No.
NWGQ2, NWGQ8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
–
North America Certification
UL recognized, certified by UL for use in Canada
Conditions of Acceptability
The investigated Pollution Degree is: 2
Proper bonding to the end-product main protective earthing termination is: Required
The following end-product enclosures are required: Fire, Electrical
The unit must be supplied via a SELV source.
The provided Ethernet Connection is only allowed to connect to inhouse networks.
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -

Abmessungen

Link zum Blätterkatalog

Datasheet - PDF

▲
Titel: Größe: Typ:
XVS-440-12MPI-1-10 139975 DE_139975.pdf 175 Kbytes XVS-440-12MPI-1-10 139975 DE_139975.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
