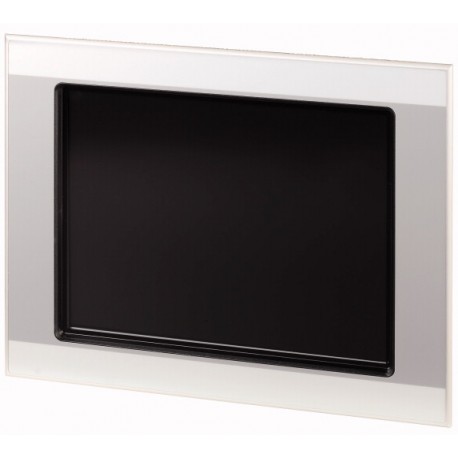

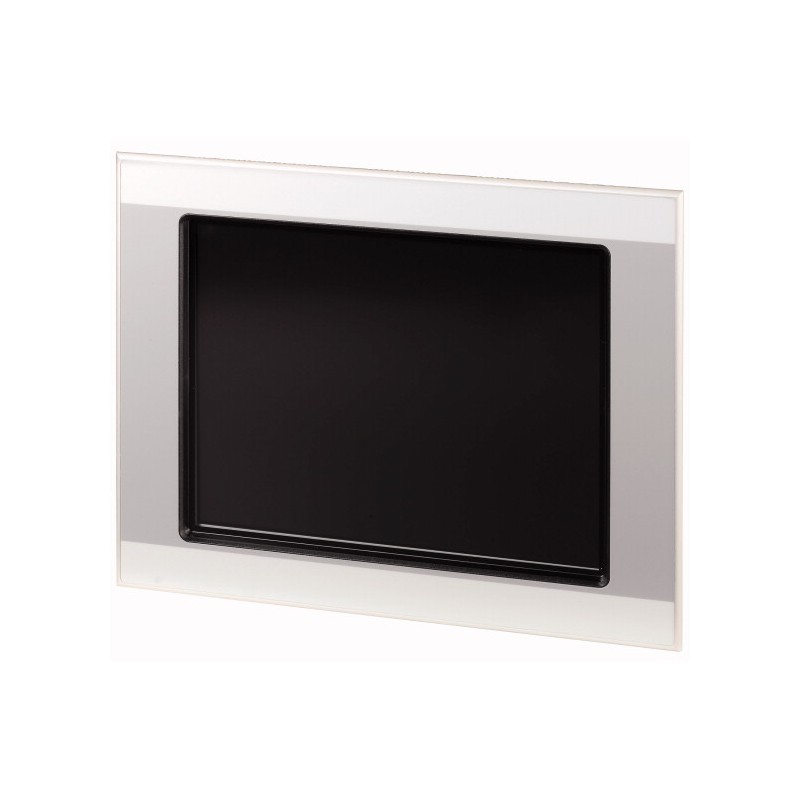

XP-702-C0-12TXI-10 140026 EATON ELECTRIC 12.1TFT, ColorSVGA, IR, 1 GHz, 1 GB
XP-702-C0-12TXI-10
140026
EATON-MOELLER
12.1TFT, ColorSVGA, IR, 1 GHz, 1 GB
Panel-PC, 24VDC, 10,4 Zoll, TFTcolor, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GH Zoll
Home > EATON - MOELLER
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Panel-PC, 24VDC, 10,4 Zoll, TFTcolor, 2x Ethernet, 2xRS232, 4xUSB, 1xPCI, 1GH Zoll
Die XP700 Industrie-PC Reihe eignet sich sowohl für den Einbau in die Front eines Schaltschranks als auch in der Ausführung als Box-PC zur Montage im Schaltschrank. Die robuste Konstruktion im Zusammenspiel mit dem einzigartig belastbaren Infrarot-Touch in Sicherheitsglastechnik erlaubt den Einsatz irauen Industriebereich. Freier PCI-Steckplatz, Compact-Flash-Speicherkarte, optional Festplatte einbaubar
Lieferprogramm
Sortiment
Visualisierungslösungen XP
Sortiment
XP-702
Funktion
Industrie-PC
Display-Art
Farbdisplay, TFT
Touch-Technologie
Infrarot-Touch
Anzahl Farben
64 k Farben
Auflösung
1024 x 768 Pixel
Hochkantprojektierung
nein
Bildschirmdiagonale
12.1 Zoll
Ausführung
Gehäuse und Frontplatte aus Metall
Betriebssystem
Windows XP oder Windows XP Embedded
PLC-Lizenz
keine PLC-Funktion möglich
Lizenzscheine für onboard Schnittstellen
nicht erforderlich
integrierte Schnittstellen
2 x Ethernet 100Base-TX/10Base-T
4 x USB-Host
1 x Video
4 x USB-Host
1 x Video
Ausführung Front
Standardfront mit Standardfolie
Verbundsicherheitsglas entspiegelt
Verbundsicherheitsglas entspiegelt
Verwendung
Einbau
Steckplätze
für PCI-Baugruppe: 1
für optionale Harddisk: 1
für optionale Compact Flash-Karten: 2
für optionale Harddisk: 1
für optionale Compact Flash-Karten: 2
Steckbare Kommunikationsbaugruppen (optional)
nein
Verlustleistung
50.5 W
Technische Daten
Display
Display-Art
Farbdisplay, TFT
Bildschirmdiagonale
12.1 Zoll
Auflösung
1024 x 768 Pixel
Sichtbare Bildfläche
246 x 185 mm
Anzahl Farben
64 k Farben
Projektierung
PLC-Lizenz
keine PLC-Funktion möglich
Betriebssystem
Windows XP oder Windows XP Embedded
Schnittstellen, Kommunikation
integrierte Schnittstellen
2 x Ethernet 100Base-TX/10Base-T
4 x USB-Host
1 x Video
4 x USB-Host
1 x Video
Kommunikationsschnittstelle
PCI
Steckplätze
für PCI-Baugruppe: 1
für optionale Harddisk: 1
für optionale Compact Flash-Karten: 2
für optionale Harddisk: 1
für optionale Compact Flash-Karten: 2
Spannungsversorgung
Verlustleistung
50.5 W
Hinweis zur Verlustleistung
Verlustleistung bei Stromaufnahme 24 V
35 W Grundgerät + 7 W PCI-Erweiterung + 2x3 W USB-Teilnehmer + 2,5 W Harddisk
35 W Grundgerät + 7 W PCI-Erweiterung + 2x3 W USB-Teilnehmer + 2,5 W Harddisk
Allgemeines
Gehäusematerial
Metall, eloxiert
Ausführung Front
Standardfront mit Standardfolie
Verbundsicherheitsglas entspiegelt
Verbundsicherheitsglas entspiegelt
ZulassungenApprobationen
cUL (UL508)
Umgebungsbedingungen
TemperaturMin. Betriebsumgebungstemperatur
0 °C
TemperaturMax. Betriebsumgebungstemperatur
+50 °C
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
50.5 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 5.0
Industriesteuerungen SPS (EG000024) / Panel PC (EC001414)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Bedienen und Beobachten (HMI) / Panel PC (ecl@ss8-27-24-23-01 [BAA721009])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der HW-Schnittstellen Industrial Ethernet
2
Anzahl der HW-Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
2
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
4
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
1
Anzahl der HW-Schnittstellen SCSI
0
Anzahl der HW-Schnittstellen PS2
0
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
ja
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
ja
Unterstützt Protokoll für MODBUS
ja
Unterstützt Protokoll für Data-Highway
ja
Unterstützt Protokoll für DeviceNet
ja
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
ja
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Ausführung des Displays
TFT
Bildschirmdiagonale
10.4 Zoll
Anzahl der Bildpunkte, horizontal
1024
Anzahl der Bildpunkte, vertikal
768
Vorinstalliertes Betriebssystem
ohne
Max. Hauptspeicher
1024 Mbyte
Tastatur integriert
nein
Anzahl der Funktionstasten
0
Tasten mit LED
nein
Mit Touchscreen
ja
Maus-Cursor-Steuerung integriert
nein
Schutzart (IP), frontseitig
IP65
Betriebstemperatur
0 - 50 °C
Mit Festplatte
nein
Mit CD-ROM-Laufwerk
nein
DVD-Laufwerk vorhanden
nein
Mit CD-RW-Laufwerk
nein
DVD RW-Laufwerk vorhanden
nein
Mit Diskettenlaufwerk
nein
Mit sonstigen Speichermedien
ja
Kundenindividuelle Konfiguration möglich
ja
Anzahl der freien Steckplätze, AGP
0
Anzahl der freien Steckplätze, PCI
1
Anzahl der freien Steckplätze, ISA
0
Anzahl der freien Steckplätze, PC-Card (PCMCIA)
0
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
ja
Rack-Montage möglich
nein
Befestigungsart, Tischfuß
nein
Befestigungsart, Galgenmontage
ja
Geeignet für Sicherheitsfunktionen
nein
Breite der Front
361 mm
Höhe der Front
279 mm
Einbautiefe
97 mm
Approbationen
Product Standards
IEC/EN 61131-2; CE marking
North America Certification
Request filed for UL and CSA
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -
