Vergrößern

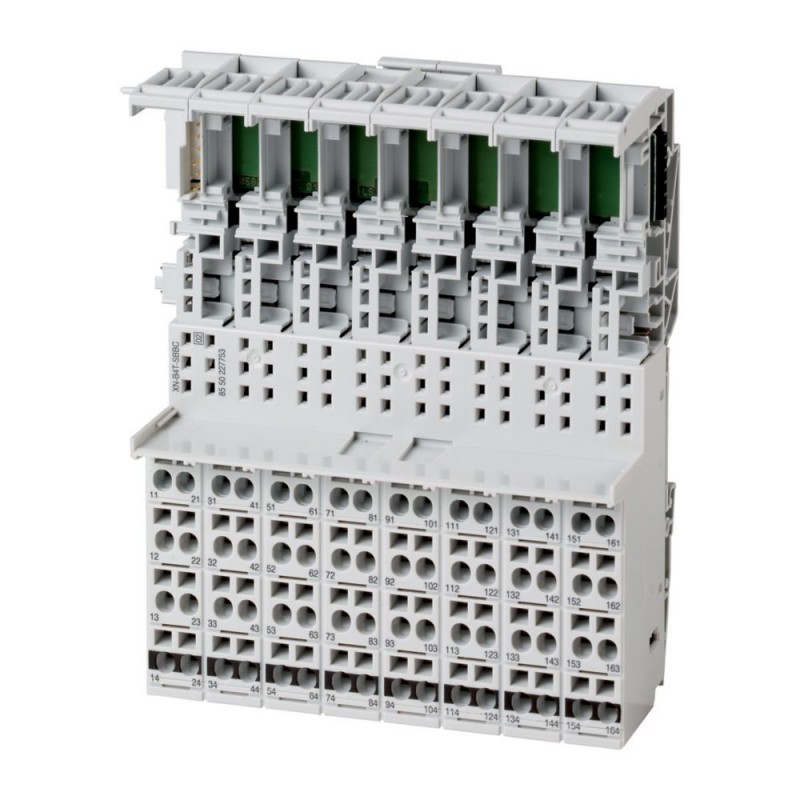

XN-B4T-SBBC 140135 Y7-140135 EATON ELECTRIC Basismodul Block XI/ON, Zugfeder, 4 Anschlussebenen, Verbindung ..
XN-B4T-SBBC
140135
Y7-140135
EATON-MOELLER
Basismodul Block XI/ON, Zugfeder, 4 Anschlussebenen, Verbindung zur C-Schiene
XN-B4T-SBBC
Rack, XI/ON Block-Basismodule, Anschlussebenen: 4 Anschlussebenen, Anschlusstechnik: Federklemmen, für Blockmodul, Anschluss an C-Schiene, Schutzart: IP20, Zur Verwendung mit: XN-16DI-24VDC-P, Normen: EN 61000-6-2, EN 61000-6-4, EN 61131-2
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Baugruppenträger
Remote-E / A-Module XION
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XN Rack
Katalognummer
140135
Produkt Länge/Tiefe
128.9 mm
Produkthöhe
49.9 mm
Produktbreite
100.8 mm
Produktgewicht
0.234 kg
Zertifikat(e)
UL 508
Certified by UL for use in Canada
CE, cUL
IEC/EN 61131-2
CSA Class No.: 2252-01, 2252-81
UL Recognized
UL Category Control No.: NRAQ, NRAQ7
CSA-C22.2 No. 142
IEC/EN 61000-6-2
Rated data for terminations according to IEC/EN 60947-7-1
CE
UL report applies to both US and Canada
IEC/EN 61000-6-4
IEC/EN 6113-2
UL File No.: E205091
Certified by UL for use in Canada
CE, cUL
IEC/EN 61131-2
CSA Class No.: 2252-01, 2252-81
UL Recognized
UL Category Control No.: NRAQ, NRAQ7
CSA-C22.2 No. 142
IEC/EN 61000-6-2
Rated data for terminations according to IEC/EN 60947-7-1
CE
UL report applies to both US and Canada
IEC/EN 61000-6-4
IEC/EN 6113-2
UL File No.: E205091
EAN
7640130120464
Modellcode
XN-B4T-SBBC
Merkmale und Funktionen
Ausstattung:
Steckbare Module, Digital-E/A
Steckbare Module, zentrale Module
Steckbare Module, zentrale Module
Allgemein
Schutzart
IP20
Montageart
Tragschienenmontage möglich
Anzahl der Anschlussebenen
4
Typ
XI/ON Block Basismodul
Benutzt mit
XN-16DI-24VDC-P
Spannungsart
DC
Umgebungsbedingungen, Mechanik
Kippen und Umstürzen
Entspricht IEC 60068-2-31, freier Fall gemäß IEC 60068-2-32
Schockfestigkeit
Mechanisch, nach IEC/EN 60068-2-27
Kontinuierlich nach IEC/EN 60068-2-29
Kontinuierlich nach IEC/EN 60068-2-29
Schwingfestigkeit
nach IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
55 °C
Umweltbedingungen
Schadgase - SO2: 10 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Relative Luftfeuchtigkeit
5 - 95 % (Innenraum, Ebene RH-2, nicht kondensierend zur Lagerung bei 45°C)
Elektromagnetische Verträglichkeit
Luftentladung
Luft-/Kontakt-Entladung nach IEC/EN 61000-4-2
Berstimpuls
nach IEC/EN 61000-4-4
Elektromagnetische Felder
Nach IEC/EN 61100-4-2
Störaussendung
30 - 230 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
Einströmung
IEC/EN 61100-4-6
Stromstoßbemessung
Nach IEC/EN 61000-4-5 Stufe 4
Spann.einbr
Gemäß EN 61131-2 (Spannungsvariationen/Spannungseinbrüche)
Anschlussquerschnitte
Anschlusskapazität
0,5 - 2,5 mm², eindrähtig, H07V-U
0,5 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,5 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,5 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,5 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,5 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,5 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
Lehrdorn
A1 (nach IEC/EN 60947-1)
Abisolierlänge (Hauptleiter)
8 mm
Kommunikation
Verbindung
Verbindung zur C-Schiene
Anschlussart
Federkraft-/Schraubklemme, Anschlusstechnik in TOP-Richtung
Anzahl der Steckplätze
1
Eingang Ausgang
Eing.strom b. AC - max
0 A
Eingangsspannung bei AC 50 Hz - min
0 V
Eingangsspannung bei AC 50 Hz - max
0 V
Eingangs Spannung bei DC - min
0 V
Eingangsspannung bei DC - max
0 V
Ausgangsstrom bei AC, 50 Hz - max
0 A
Ausgangsspannung bei AC 50 Hz - max
0 V
Ausgangsspannung bei DC - min
0 V
Ausgangsspannung bei DC - max
0 V
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Über Optokoppler: ja
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Mit integrierter Stromversorgung (EF003338) | Nein |
| Eingangsspannung AC 50 Hz (EF007118) | 0 V |
| Eingangsspannung AC 60 Hz (EF007119) | 0 V |
| Eingangsspannung DC (EF007120) | 0 V |
| Art der Eingangsspannung (EF003033) | DC |
| Max. Eingangsstrom AC 50 Hz (EF007360) | 0 A |
| Max. Eingangsstrom AC 60 Hz (EF007361) | 0 A |
| Max. Eingangsstrom DC (EF007362) | 0 A |
| Ausgangsspannung AC 50 Hz (EF006999) | 0 V |
| Ausgangsspannung AC 60 Hz (EF007000) | 0 V |
| Ausgangsspannung DC (EF007001) | 0 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Max. Ausgangsstrom AC 50 Hz (EF007351) | 0 A |
| Max. Ausgangsstrom AC 60 Hz (EF007352) | 0 A |
| Max. Ausgangsstrom DC (EF007353) | 0 A |
| Systemkomponente (EF004118) | Ja |
| Anzahl der Steckplätze (EF003077) | 1 |
| Mit steckbaren Baugruppen, digitale E/A (EF003078) | Ja |
| Mit steckbaren Baugruppen, analoge E/A (EF003079) | Nein |
| Mit steckbaren Baugruppen, Kommunikationsmodule (EF003080) | Nein |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module (EF003081) | Nein |
| Mit steckbaren Baugruppen, Zentralmodule (EF003082) | Ja |
| Mit steckbaren Baugruppen, sonstige (EF003083) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 100.8 mm |
| Höhe (EF000040) | 49.9 mm |
| Tiefe (EF000049) | 128.9 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-B4T-SBBC Y7-140135 140135 DE_140135.pdf | 119 Kbytes |
|
