> >>SVC-T3 050975 ELECTRIC Vorhängeschloss-Sperre, für T0, T3, P1
Vorheriges Produkt Nächstes Produkt

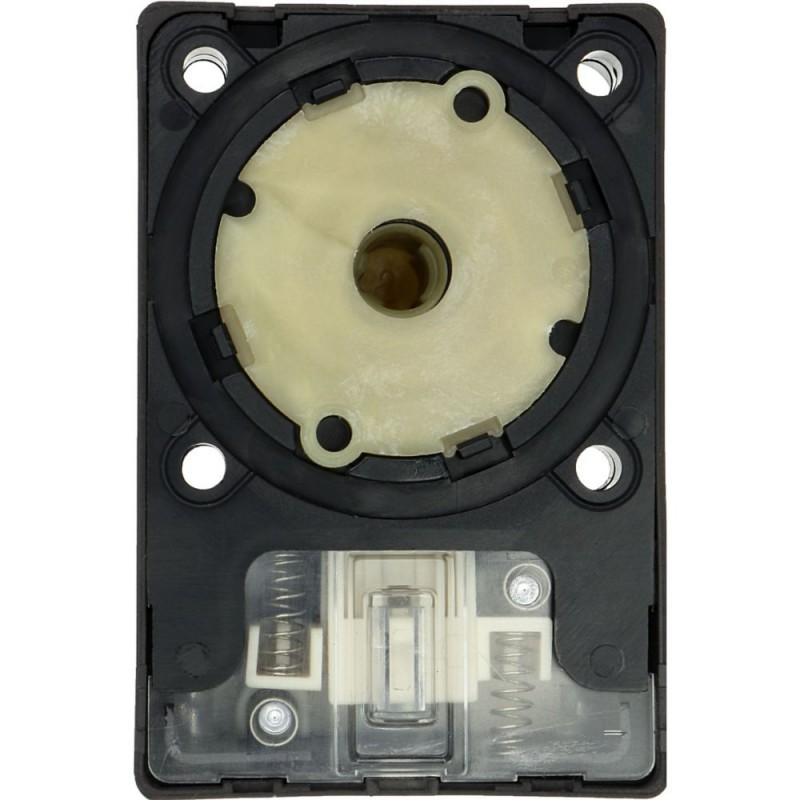

SVC-T3 050975 EATON ELECTRIC Vorhängeschloss-Sperre, für T0, T3, P1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SVC-T3 050975 EATON ELECTRIC Vorhängeschloss-Sperre, für T0, T3, P1

SVC-T3

050975

EATON-MOELLER

Vorhängeschloss-Sperre, für T0, T3, P1

Mehr Infos


Niederspannungsschaltgeräte > Vorhängeschlosssperre für Umschalter

Trennschalter und Nockenschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $39.22
Stückpreis: $39.22

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Vorhängeschloss-Sperre, für T0, T3, P1
Zubehör zu Nockenschalter nach IEC/EN60947-3, Baugröße T0, T3, P1, 690 V/20A, Schutzart Front IP65, Vorhängeschlosssperre, Knebelgriff schwarz. Bauformen allgemein: Isolierstoff-Aufbaugehäuse, Einbau, Zentraleinbau, Zwischenbau, IVS-Verteilereinbau. Die leistungsstarken, robusten und kompakten Nockenschalter T sind in Industrie, Handwerk und Gebäudetechnik im Einsatz. Eine Vielzahl von Standardschaltungen steht zur Auswahl. Ergänzend werden kundenspezifische Sonderschaltungen umgesetzt. Hier sind die Möglichkeiten fast unbegrenzt. Ein umfangreiches Zubehör komplettiert das Schalterprogramm und ergänzt die Einsatzmöglichkeiten. Alle Strombahnen sind mit doppelt unterbrechenden Kontakten ausgerüstet.

Lieferprogramm

Grundfunktion
Sperrvorrichtungen
Funktion
Vorhängeschlosssperre
Der Sperrschieber ist in gedrückter, verriegelter Stellung durch maximal 3 Bügelschlösser abschließbar
verwendbar für
T0-…/E, …/I1, …/Z
T3-…/E, …/I2, …/Z
P1-…/E, …/I2, …/Z
verwendbar für
Schalter mit FS908 sind als Hauptschalter verwendbar für:
T0-1-... bis T0-4-.../I1, .../E
T3-1-... bis T3-5-.../I2
T3-1-... bis T3-6-.../E
P1-.../I2, .../E
Schlüssel abziehbar bei
verriegelbare Stellungen selbst programmierbar
Schutzart
Front IP65

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Vorhängeschlosssperre für Umschalter (EC002051)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Vorhängeschlosssperre für Umschalter (ecl@ss13-27-37-13-07 [ACN994016])
Max. Anzahl der Vorhängeschlösser
3
Geeignet für Bügelstärke
2 - 4 mm
Mit Beschriftungsfeld
ja
Werkstoff
Polycarbonat (PC)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
SVC-T3 050975 DE_050975.pdf 108 Kbytes SVC-T3 050975 DE_050975.pdf
