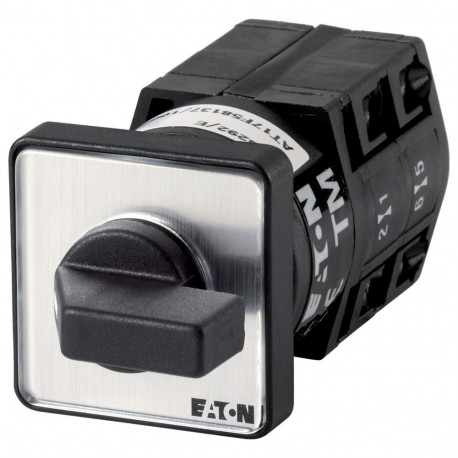

TM-2-8177/E 010808 Y7-10808 EATON ELECTRIC Tastschalter, Kontakte: 4, 10 A, Frontschild: START 1-0-2 START, ..

TM-2-8177/E

010808

Y7-10808

EATON-MOELLER

Tastschalter, Kontakte: 4, 10 A, Frontschild: START>1-0-2

Schalter mit Rücklauf 4-polig 10 A Anzeigetafel:

Eaton Moeller® series TM Tastschalter, TM, 10 A, bündiger Einbau, 2 Baueinheit(en), Kontakte: 4, 60 °, tastend/rastend, mit 0-Stellung (aus), mit Federrückstellung aus beiden Richtungen, START>1-0-2

Federrückstellungsschalter, Lieferprogramm: Steuerschalter, Normen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsschalter nach IEC/EN 60947-5-1, Teilegruppenreferenz: TM, mit schwarzem Daumengriff und Frontplatte, Kontakte: 4, Schutzart: Front IP65, Ausführung: Unterputzmontage, Schaltwinkel: 60 °, Schaltleistung: tastend/dauerhaft, Mit 0 (Aus) Stellung, mit Federrückstellung in beide Richtungen, 2 Kontakteinheit(en), Unterbrechungsfreier Nennstrom: Iu= 10 A, Frontplatte: START>1-0-2

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $88.78
Stückpreis: $88.78
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series TM Isolierstoffgehäuse
Katalognummer
010808
Produkt Länge/Tiefe
74 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.04 kg
Zertifikat(e)
CSA-C22.2 No. 94
UL report applies to both US and Canada
UL Category Control No.: NLRV
CSA-C22.2 No. 14-05
VDE 0660
UL File No.: E36332
IEC/EN 60947-3
CE
Certified by UL for use in Canada
IEC/EN 60947
UL 508
UL
CSA
IEC/EN 60947-5-1
EAN
4015080108085
Modellcode
TM-2-8177/E

Merkmale und Funktionen

Ausstattung:
0 (Aus) Position
Schwarzer Knebelgriff und Frontplatte
Beschriftung
" START>1-0-2
Anzahl der Pole
2-polig

Allgemein

Schutzart
IP65
Schutzart, Vorderseite
IP65
NEMA 12
Lebensdauer, mechanisch
1.000.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Anzahl Baueinheiten
2
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Geeignet für
Frontbefestigung
Schaltwinkel
60 °
Typ
Tatschalter

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x 1,0 mm², Endhülsen gemäß DIN 46228
1 x 1,0 mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (feindrähtig)
1 x 1,5 mm²
2 x 1,5 mm²
Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse AWG)
14
Anschlusskapazität (ein-/mehrdrähtig)
1 x 1,5 mm²
2 x 1,5 mm²
Schr-Grö
M2,5, Anschlussschraube
Anzugsdrehmoment
3,5 lb-in, Schraubklemmen
0.4 Nm, Schraubklemmen

Bemessungswerte

Bemessungsbetriebsspannung (Ue) bei AC - max
500 V
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
3 kW
Bemessungsdauerstrom (Iu)
10 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bemessungsdaten Kurzschlussschutz
10 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
10 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A300 (UL/CSA)

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.33 HP
Zugeor. Motorleist. b. 115/120V, 60Hz, 3-phasig
0.75 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
0.75 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
1 HP
Zugeordn. Motorleistg b. 277V, 60Hz, 1phas
0.75 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Kontakte
4

Betätigungselement

Stellgliedfunktion
Rastend/tastend
Federrückstellung aus beiden Richtungen
Mit 0-(Aus)-Position
Stellgliedtyp
Wählschalter
Anzahl der Schaltstellungen
5

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.15 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
10 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 010808 Niederspannungsschaltgeräte (EC002611)
Merkmal Wert
Ausführung des Schalters (EF003496) Ein-/Ausschalter
Polzahl (EF001391) 2
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 500 V
Bemessungsdauerstrom Iu (EF001389) 10 A
Anzahl der Schaltstellungen (EF000231) 5
Mit Nullstellung (EF001416) Ja
Mit Rückzug in Nullstellung (EF002428) Nein
Gerätebauart (EF008240) Einbaugerät
Breite in Teilungseinheiten (EF002950) 0
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Ja
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Komplettgerät im Gehäuse (EF007317) Nein
Ausführung des Betätigungselements (EF006976) Knebel
Frontschildgröße (EF007176) 48x48 mm
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
TM-2-8177/E Y7-10808 010808 ES_016786.pdf 1 Mbytes TM-2-8177/E Y7-10808 010808 ES_016786.pdf
