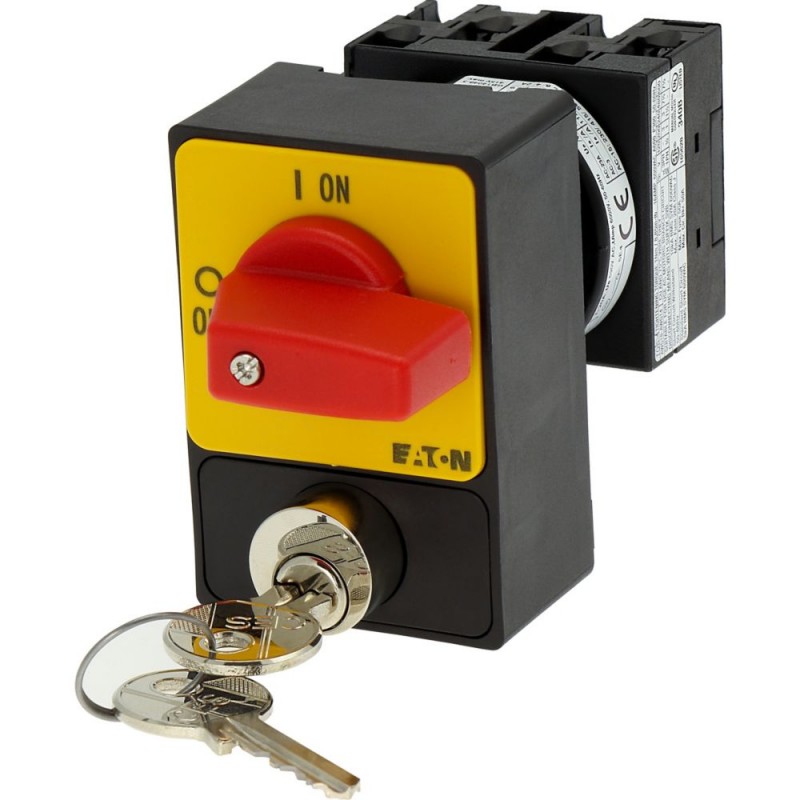

T0-2-1/E/SVA(S)-RT 228291 Y7-228291 EATON ELECTRIC Panikschalter, 3-polig, 20 A, Zylinderschloss-Sperre SVA,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T0-2-1/E/SVA(S)-RT 228291 Y7-228291 EATON ELECTRIC Panikschalter, 3-polig, 20 A, Zylinderschloss-Sperre SVA,..

T0-2-1/E/SVA(S)-RT

228291

Y7-228291

EATON-MOELLER

Panikschalter, 3-polig, 20 A, Zylinderschloss-Sperre SVA, Frontschild 0-1, 90 °, rastend, Einbau, P

T0-2-1/E/SVA(S)-RT

Eaton Moeller® series T0 Panikschalter, T0, 20 A, Einbau, 3-polig, mit rotem Knebel und gelbem Frontschild, Zylinderschloss-Sperre SVA

Panikschalter, Lieferprogramm: Schalter mit Verriegelung, Teilegruppennummer: T0, Stopp-Funktion: Not-Aus-Funktion, mit rotem Daumengriff und gelber Frontplatte, Angaben zur gelieferten Ausstattung: mit zwei Schlüsseln, 3-polig, Schließanordnung: Zylinderschloss SVA, Hinweise: Wenn der Schlüssel in Stellung 1 zurückgezogen wird, kann der Schalter ausgeschaltet, aber nicht ohne Schlüssel wieder eingeschaltet werden., Verriegelung: arretierbar in der Stellung 0 (Aus), Schutzart: Front IP65, Ausführung: Unterputzmontage, Schaltwinkel: 90°, Schaltleistung: Dauerbetrieb, Frontplatte: 0-1, Motorleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW , Bemessungsdauerstrom: Iu = 20 A, 2 Kontakteinheit(en), Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $93.19
Stückpreis: $93.19
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series T0 Panikschalter
Katalognummer
228291
Produkt Länge/Tiefe
131 mm
Produkthöhe
73 mm
Produktbreite
49 mm
Produktgewicht
0.23 kg
Zertifikat(e)
IEC/EN 60204
VDE 0660
IEC/EN 60947-3
IEC/EN 60947
EAN
4015082282912
Modellcode
T0-2-1/E/SVA(S)-RT

Merkmale und Funktionen

Merkmale
Ausführung als NOT-AUS-Installation
Ausstattung:
Roter Knebelgriff und gelbe Frontplatte
Funktionen
NOT-AUS-Funktion
Verriegelbar
Beschriftung
0-1
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Art der Verriegelung
Zylinderschloss-Sperre SVA
Anzahl der Pole
3

Allgemein

Zubehör
2 Schlüssel im Lieferumfang enthalten.
Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
400.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Anzahl Baueinheiten
2
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schalter mit Verriegelungsmechanismus
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Frontbefestigung 4-Loch
Schaltwinkel
90 °
Typ
Panikschalter

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität
1 x (0,75 - 2,5) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (0,75 - 2,5) mm², feindrähtig mit Aderendhülse nach DIN 46228
1 x (1 - 2,5) mm², ein- oder mehrdrähtig
2 x (1 - 2,5) mm², ein- oder mehrdrähtig
Schr-Grö
M3,5, Anschlussschraube
Anzugsdrehmoment
8,8 lb-in, Schraubklemmen
1 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
100 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
110 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
80 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
60 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
9 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4.9 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
20 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
7.6 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
10 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
10 A
Bemess.betriebsstrom (le) bei DC-21, 240 V
1 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
5 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
5 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3,220/230 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 380/400 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 500 V
15.6 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 690 V
8.5 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
5.5 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
20 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
6 kA
Bemessungskurzzeitstromfestigkeit (Icw)
0,32 kA
320 A, Kontakte, 1 Sekunde
Bemessungsdaten Kurzschlussschutz
20 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-21A, 240 V
1
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
5
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
130 A
Spannung je Kontaktpaar in Serie
60 V

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Rot
Stellgliedfunktion
Rastend
Stellgliedtyp
Kurzer Knebelgriff

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0.6 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 228291 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Ja
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 13.3 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 20 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 5.5 kW
Schaltleistung bei 400 V (EF009166) 5.5 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 6 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) rot
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 12
Breite (EF000008) 49 mm
Höhe (EF000040) 73 mm
Tiefe (EF000049) 131 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-2-1/E/SVA(S)-RT Y7-228291 228291 ES_044973.pdf 547 Kbytes T0-2-1/E/SVA(S)-RT Y7-228291 228291 ES_044973.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
