T0-3-15683/XZ 013052 Y7-13052 EATON ELECTRIC 013052 T0-3-15683/XZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T0-3-15683/XZ 013052 Y7-13052 EATON ELECTRIC 013052 T0-3-15683/XZ

T0-3-15683/XZ

013052

Y7-13052

EATON-MOELLER

013052 T0-3-15683/XZ

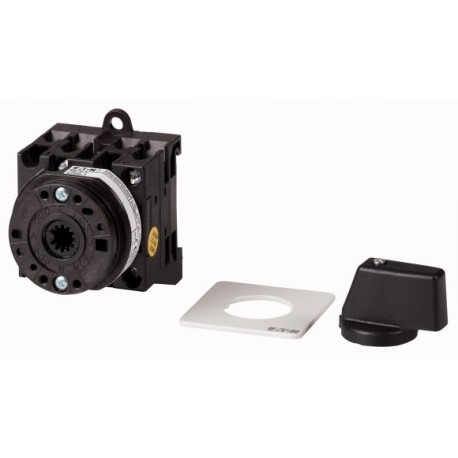

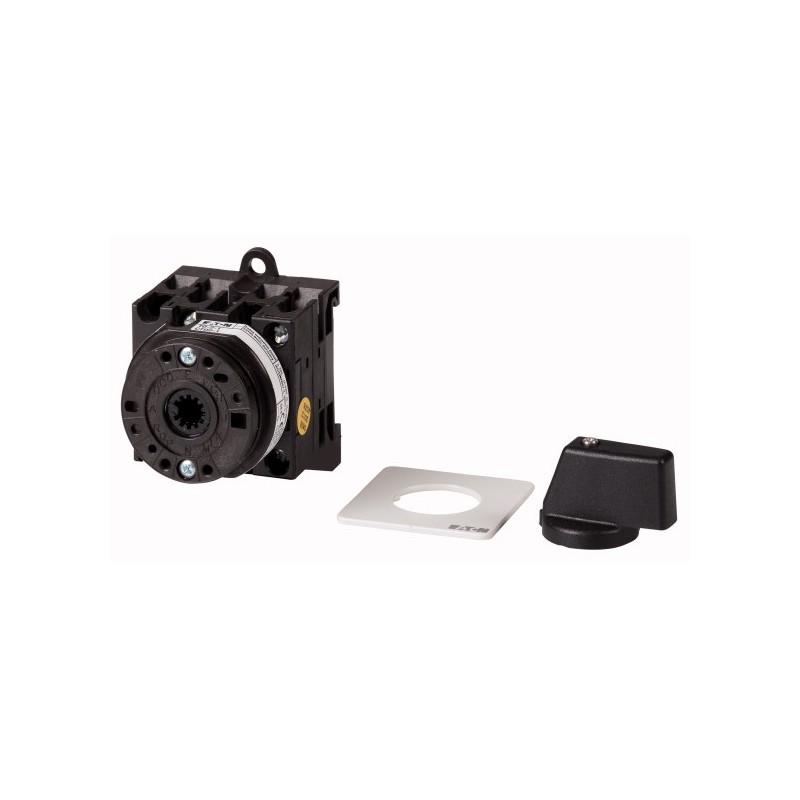

EIN-AUS-Trennschalter 3-polig + 2 Schließer + 1 NC 20 A 90°

Ein-Aus-Schalter

Nockenschalter nach IEC/EN 60947, Baugröße T0, Ausführung als Einsteckschalter, Schnapp-/Schraubsockelverschraubung, Bemessungsdauerstrom Iu von 20 A, Bemessungsbetriebsspannung Ue von 690 V, fingersicher nach VDE 0106 Teil 100, verfügbares Zubehör gemäß Kataloginformation für Nockenschalter

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $92.54
Stückpreis: $92.54
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Ein-Aus-Schalter
Nockenschalter nach IEC/EN60947, Baugröße T0, als Einsatzschalter, Schnapp-Schraubbodenbefstigung, Bemessungsdauerstrom Iu 20A, Bemessungsbetriebsspannung Ue 690V, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör gemäß Katalogangaben Nockenschalter T

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
20 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.6 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 6.0

Niederspannungsschaltgeräte (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter ([email protected] [AKF060010])
Ausführung als Hauptschalter
ja
Ausführung als Wartungs-/Reparaturschalter
ja
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
nein
Ausführung als Wendeschalter
nein
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
20 A
Bemessungsdauerstrom bei AC-21, 400 V
20 A
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Bemessungskurzzeitstromfestigkeit Icw
0.32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
5.5 kW
Schaltleistung bei 400 V
5.5 kW
Bedingter Bemessungskurzschlussstrom Iq
6 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
2
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
nein
Motorantrieb integriert
nein
Spannungsauslöser optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
nein
Geeignet für Zwischenbau
ja
Farbe des Betätigungselements
sonstige
Ausführung des Betätigungselements
sonstige
Verriegelbar
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65

ETIM for 013052 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 20 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 5.5 kW
Schaltleistung bei 400 V (EF009166) 5.5 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 6 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 2
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 12
Breite (EF000008) 48 mm
Höhe (EF000040) 48 mm
Tiefe (EF000049) 67 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-3-15683/XZ Y7-13052 013052 DE_013052.pdf 147 Kbytes T0-3-15683/XZ Y7-13052 013052 DE_013052.pdf
