EATON - MOELLERTrennschalter und NockenschalterT0-1-15511/IVS 026994 Y7-26994 EATON ELECTRIC EIN-AUS-Taster, Kontakte: 2, Tastfunktion in Stellung START, 2..

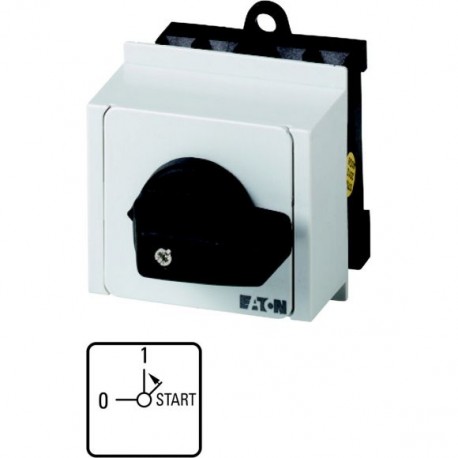

EATON - MOELLER T0-1-15511/IVS 026994 Y7-26994 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T0-1-15511/IVS 026994 Y7-26994 EATON ELECTRIC EIN-AUS-Taster, Kontakte: 2, Tastfunktion in Stellung START, 2..

Artikel-Nr.: T0-1-15511/IVS

Code: 026994

Katalog-Zahl: Y7-26994

Hersteller: EATON - MOELLER

Beschreibung:

EIN-AUS-Taster, Kontakte: 2, Tastfunktion in Stellung START, 20 A, Frontschild: 0-1
Drucktastenschalter EIN-AUS; 2-polig; 20 A; Anzeigeplatte: 0-1
Eaton Moeller® series T0 Ein/Aus-Taste, T0, 20 A, Verteilereinbau, 1 Baueinheit(en), Kontakte: 2, Tastfunktion in Stellung START, 90 °, rastend, 0-1
EIN AUS-Taster, Lieferprogramm: Steuerschalter, Normen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, Teilegruppenreferenz: T0, mit schwarzem Daumengriff und Frontplatte, Kontakte: 2, Federrückstellung: Federrückstellung in START-Stellung, Schutzart: Front IP30, Bauform: Serviceverteilermontage, Schaltwinkel: 90°, Schaltleistung: rastend, Mit 0 (Aus) Stellung, Mit Federrückstellung auf 1, 1 Kontakteinheit(en), Bemessungsdauerstrom: Iu= 20 A, Frontplatte: 0-1

Kategorien:

  • Niederspannungsschaltgeräte > Steuerschalter
  • EATON - MOELLER > Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 50,81 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller® series T0 Zubehör EIN-AUS-Taster
Katalognummer
026994
Produkt Länge/Tiefe
82 mm
Produkthöhe
55 mm
Produktbreite
54 mm
Produktgewicht
0.106 kg
Zertifikat(e)
CSA-C22.2 No. 60947-4-1-14
CE
CSA-C22.2 No. 94
CSA File No.: 012528
UL File No.: E36332
IEC/EN 60947-3
CSA
UL 60947-4-1
IEC/EN 60204
IEC/EN 60947
UL Category Control No.: NLRV
VDE 0660
CSA Class No.: 3211-05
UL
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015080269946
Modellcode
T0-1-15511/IVS

Merkmale und Funktionen

Ausstattung:
Schwarzer Knebelgriff und Frontplatte
0 (Aus) Position
Rückzug in Nullstellung
Beschriftung
" 0-1
Anzahl der Pole
2-polig

Allgemein

Schutzart
IP30
Schutzart, Vorderseite
IP30
NEMA 2
Lebensdauer, mechanisch
400.000 Schaltvorgänge
Montageart
Verteilereinbau
Einbaulage
beliebig
Anzahl Baueinheiten
1
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Installation der Verteilung
Nebenstromkreise, als Motortrennschalter geeignet, (UL/CSA)
Bodenmontage
Schaltwinkel
90 °
Typ
EIN-AUS-Taster

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
1 x (0,75 - 2,5) mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse AWG)
18 - 14
Anschlusskapazität (ein-/mehrdrähtig)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Schr-Grö
M3,5, Anschlussschraube
Anzugsdrehmoment
1 Nm, Schraubklemmen
8,8 lb-in, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
100 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
110 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
80 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
60 A
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
11.5 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
9 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
4.9 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
20 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
13.3 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
7.6 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
10 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
10 A
Bemess.betriebsstrom (le) bei DC-21, 240 V
1 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
10 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
5 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
5 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 230 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 400 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 500 V
15.6 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 690 V
8.5 A
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
4 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
5.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
5.5 kW
Bemessungsdauerstrom (Iu)
20 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
6 kA
Bemessungskurzzeitstromfestigkeit (Icw)
320 A, Kontakte, 1 Sekunde
Bemess.kurzschlussstrom (einf. Bemess.)
50A, max. Sicherung, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Bem.kurzschl.strom (hoher Fehlerstr.)
10 kA, SCCR (UL/CSA)
20 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
20 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-21A, 240 V
1
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
5
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
16 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300 (UL/CSA)
A600 (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
130 A
Spannung je Kontaktpaar in Serie
60 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.5 HP
Zugeordn. Motorleistg b. 200/208V 60Hz 1phas
1 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
3 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
1.5 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
3 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
7.5 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
7.5 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Kontakte
2

Betätigungselement

Stellgliedfunktion
Mit 0-(Aus)-Position
Federrückstellung auf 1
Tastfunktion in Stellung START
Rastend
Stellgliedtyp
Wählschalter
Anzahl der Schaltstellungen
2

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 026994 Niederspannungsschaltgeräte (EC002611)

MerkmalsnameAusführung des Schalters (EF003496)
MerkmalswertEin-/Ausschalter
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert690 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert20 A
MerkmalsnameAnzahl der Schaltstellungen (EF000231)
Merkmalswert2
MerkmalsnameMit Nullstellung (EF001416)
MerkmalswertJa
MerkmalsnameMit Rückzug in Nullstellung (EF002428)
MerkmalswertJa
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert4
MerkmalsnameGeeignet für Bodenbefestigung (EF007243)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung (EF007246)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameKomplettgerät im Gehäuse (EF007317)
MerkmalswertNein
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKnebel
MerkmalsnameFrontschildgröße (EF007176)
Merkmalswert48x48 mm
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP30
MerkmalsnameSchutzart (NEMA), frontseitig (EF011961)
Merkmalswert2

DATASHEET - PDF

Titel
Größe
Typ
T0-1-15511/IVS Y7-26994 026994 ES_014091.pdf
1 Mbytes
PDF EATON SAFE SWITCHING EN
935 Kbytes
PDF CATALOGUE EATON EN
38 Mbytes

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
