EATON - MOELLERTrennschalter und NockenschalterTM-1-8175/EZ 015690 Y7-15690 EATON ELECTRIC EIN-AUS-Taster, Kontakte: 1, 10 A, Frontschild: I START, 30 °, t..

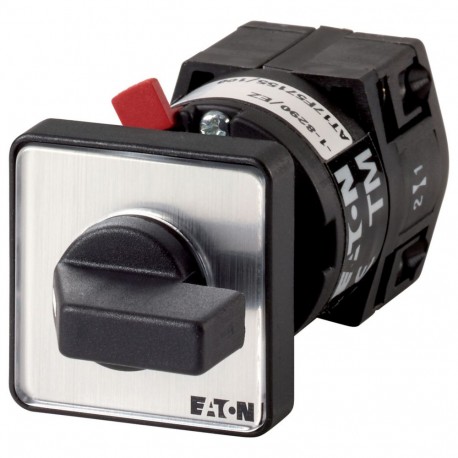

EATON - MOELLER TM-1-8175/EZ 015690 Y7-15690 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TM-1-8175/EZ 015690 Y7-15690 EATON ELECTRIC EIN-AUS-Taster, Kontakte: 1, 10 A, Frontschild: I START, 30 °, t..

Artikel-Nr.: TM-1-8175/EZ

Code: 015690

Katalog-Zahl: Y7-15690

Hersteller: EATON - MOELLER

Beschreibung:

EIN-AUS-Taster, Kontakte: 1, 10 A, Frontschild: I
Drucktastenschalter EIN-AUS; 1-polig; 10 A; Anzeigetafel: I
Eaton Moeller® series TM EIN/AUS-Taste, TM, 10 A, Zentraleinbau, 1 Baueinheit(en), Kontakte: 1, 30 °, tastend, mit 0-Stellung (aus), I
EIN AUS-Taster, Lieferprogramm: Steuerschalter, Normen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsschalter nach IEC/EN 60947-5-1, Teilegruppenreferenz: TM, mit schwarzem Daumengriff und Frontplatte, Kontakte: 1, Schutzart: Front IP65, Bauform: mittig, Schaltwinkel: 30°, Schaltleistung: tastend, Mit 0 (Aus) Position, 1 Kontakteinheit(en), Bemessungsstrom: Iu= 10 A, Frontplatte: I

Kategorien:

  • Niederspannungsschaltgeräte > Steuerschalter
  • EATON - MOELLER > Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 44,45 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller® series TM Zubehör EIN-AUS-Taster
Katalognummer
015690
Produkt Länge/Tiefe
74 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.033 kg
Zertifikat(e)
Certified by UL for use in Canada
IEC/EN 60947-5-1
IEC/EN 60947-3
UL File No.: E36332
VDE 0660
CSA
UL
CSA-C22.2 No. 14-05
UL 508
CE
UL Category Control No.: NLRV
UL report applies to both US and Canada
CSA-C22.2 No. 94
IEC/EN 60947
EAN
4015080156901
Modellcode
TM-1-8175/EZ

Merkmale und Funktionen

Ausstattung:
Schwarzer Knebelgriff und Frontplatte
Beschriftung
" I
Anzahl der Pole
1-polig

Allgemein

Schutzart
IP65
Schutzart, Vorderseite
IP65
NEMA 12
Lebensdauer, mechanisch
1.000.000 Schaltvorgänge
Montageart
Zentraleinbau
Einbaulage
beliebig
Anzahl Baueinheiten
1
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Geeignet für
Frontbefestigung
Schaltwinkel
30 °
Typ
EIN-AUS-Taster

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x 1,0 mm², Endhülsen gemäß DIN 46228
1 x 1,0 mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (feindrähtig)
2 x 1,5 mm²
1 x 1,5 mm²
Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse AWG)
14
Anschlusskapazität (ein-/mehrdrähtig)
2 x 1,5 mm²
1 x 1,5 mm²
Schr-Grö
M2,5, Anschlussschraube
Anzugsdrehmoment
0.4 Nm, Schraubklemmen
3,5 lb-in, Schraubklemmen

Bemessungswerte

Bemessungsbetriebsspannung (Ue) bei AC - max
500 V
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
10 A
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
3 kW
Bemessungsdauerstrom (Iu)
10 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bemessungsdaten Kurzschlussschutz
10 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
10 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A300 (UL/CSA)

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.33 HP
Zugeor. Motorleist. b. 115/120V, 60Hz, 3-phasig
0.75 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
0.75 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
1 HP
Zugeordn. Motorleistg b. 277V, 60Hz, 1phas
0.75 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Kontakte
1

Betätigungselement

Stellgliedfunktion
Mit 0-(Aus)-Position
Tastend
Stellgliedtyp
Wählschalter
Anzahl der Schaltstellungen
2

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.15 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
10 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 015690 Niederspannungsschaltgeräte (EC002611)

MerkmalsnameAusführung des Schalters (EF003496)
MerkmalswertEin-/Ausschalter
MerkmalsnamePolzahl (EF001391)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert500 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert10 A
MerkmalsnameAnzahl der Schaltstellungen (EF000231)
Merkmalswert2
MerkmalsnameMit Nullstellung (EF001416)
MerkmalswertNein
MerkmalsnameMit Rückzug in Nullstellung (EF002428)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert0
MerkmalsnameGeeignet für Bodenbefestigung (EF007243)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung (EF007246)
MerkmalswertJa
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertNein
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameKomplettgerät im Gehäuse (EF007317)
MerkmalswertNein
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKnebel
MerkmalsnameFrontschildgröße (EF007176)
Merkmalswert48x48 mm
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA), frontseitig (EF011961)
Merkmalswert12
