> EATON - MOELLER>Eaton Frequenzumrichter>SPX100A2-4A1B1 138613 Y7-138613 ELECTRIC Variable frequency drive SPX 3-/3-phase 480 V 75 kW, dynamic ..
Vorheriges Produkt Nächstes Produkt

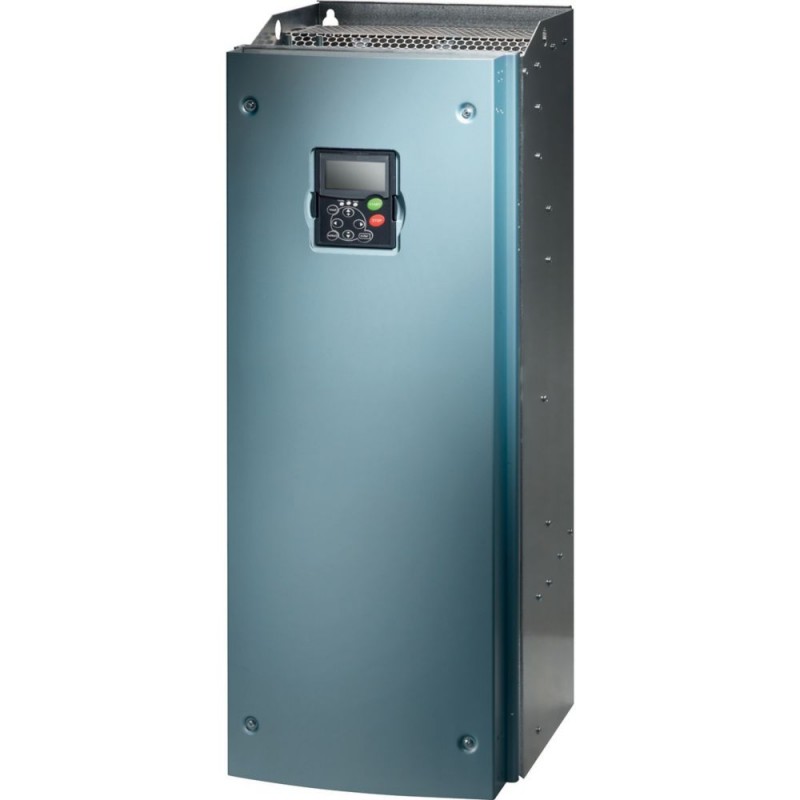

SPX100A2-4A1B1 138613 Y7-138613 EATON ELECTRIC Variable frequency drive SPX 3-/3-phase 480 V 75 kW, dynamic .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPX100A2-4A1B1 138613 Y7-138613 EATON ELECTRIC Variable frequency drive SPX 3-/3-phase 480 V 75 kW, dynamic ..

SPX100A2-4A1B1

138613

Y7-138613

EATON-MOELLER

Variable frequency drive SPX 3-/3-phase 480 V 75 kW, dynamic vector control; protection type IP54; integrated EMC filter and braking transistor

SPX100A2-4A1B1

Frequenzumrichter, 400 V AC, 3-phasig, 75 kW, IP54, Funkentstörfilter, Brems-Chopper, OLED-Anzeige, FR8

Frequenzumrichter, Teilegruppenreferenz (z.B. DIL): SPX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung mit Ve: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom Bei 150 % Überlast: Ie = 140 A, Bemessungsbetriebsstrom Bei 110 % Überlast: Ie = 170 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: Für AC-Motoren mit Innen- und Außenlüftung mit 50 Hz / 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz , Zugeordnete Motorleistung 150 % Überlast: P = 75 kW, 110 % Überlast: P = 90 kW, 150 % Überlast: IM = 134 A, 110 % Überlast: IM = 161 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 100 PS, 110 % Überlast: P = 125 PS, Zugeordnete Motorleistung 150 % Überlast: IM = 124 A, 110 % Überlast: IM = 156 A, Schutzart: IP54, Feldbusanschluss (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Ausgestattet mit: Funkentstörfilter, Bremschopper, OLED-Display, Zwischenkreisdrossel, Baugröße: FR8, Normen: Spezifikation für allgemeine Anforderungen: IEC/EN 61800-2 , EMV-Anforderungen: IEC/EN 61800-3, Sicherheitsanforderungen: IEC/EN 61800-5-1

Mehr Infos


Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV

Eaton Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $15,924.43
Stückpreis: $15,924.43
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton SPX Frequenzumrichter
Katalognummer
138613
Produkt Länge/Tiefe
758 mm
Produkthöhe
344 mm
Produktbreite
291 mm
Produktgewicht
58 kg
Zertifikat(e)
IEC/EN61800-3
RCM
Specification for general requirements: IEC/EN 61800-2
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
Certified by UL for use in Canada
RoHS, ISO 9001
UL 508C
UL File No.: E134360
DNV
Safety: EN 61800-5-1: 2003
CUL
IEC/EN61800-5
CE
IEC/EN 61800-3
UL
CSA Class No.: 3211-06
UL report applies to both US and Canada
CSA-C22.2 No. 14
EAN
4015081353934
Modellcode
SPX100A2-4A1B1

Allgemein

Schutzart
IP54
NEMA sonsitge
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Ausstattung:
Interner Gleichspannungszwischenkreis
IGBT-Wechselrichter
OLED-Anzeige
Zwischenkreisdrossel
Funkentstörfilter
Brems-Chopper
Rahmengröße
FR8
Einbaulage
Vertikal
Produktkategorie
Frequenzumrichter
Schutz
Finger- und handrückensicher, Berührungsschutz (BGV A3, VBG4)
Funkstörklasse
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
Geeignet für
Nebenstromkreise, (UL/CSA)

Klimatische Umweltbedingungen

Höhe
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Max. 3000 m
Max. 1000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur bei 150 % Überlast - min
-10 °C
Umgebungsbetriebstemperatur bei 150% Überlast - max
50 °C
Umgebungstemperatur Lagerung - min
-40 °C
Klimafestigkeit
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Hauptkreis

Netzspannung - min
380 V
Netzspannung - max
500 V
Betriebsart
Sensorlose Vektorregelung (SLV)
optional: Vektorregelung mit Feedback (CLV)
U/f-Steuerung
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
320 Hz
Ausgsspann. (U2)
500 V AC, 3-phasig
480 V AC, 3-phasig
400 V AC, 3-phasig
Bemessungssteuerspeisespannung
10 V DC (Us, max. 10 mA)
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsstrom (le) bei 110% Überlast
170 A
Bem.betriebsstrom (le) bei 150% Überlast
140 A
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz
75 kW
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz, 110% Überlast
90 kW
Bemessungsbetriebsspannung
400 V AC, 3-phasig
500 V AC, 3-phasig
480 V AC, 3-phasig
Auflösung
0.01 Hz (Frequenzauflösung, Sollwert)
Netzfrequenz
50/60 Hz
Schaltfrequenz
3.6 kHz, 1 - 10 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
Wechselstromsysteme mit geerdetem Mittelpunkt
Nennspannung - max.
480 VAC

Bemessungsbetriebsleistung

Zugeordn. Motrleistg IM bei 400V, 50Hz, 110% Überlast
161 A
Zugeordn. Motorstrom IM bei 400V, 50Hz, 150% Überlast
134 A
Zugeordn. Motorstrom IM bei 440-480 V, 60Hz, 150% Überlast
124 A
Zugeordn. Motorstrom IM bei 440/480V 60Hz 110% Überlast
156 A
Zugeordn. Motrleistg b. 460/480V 60Hz
100 HP
Zugeordn. Motorleistg b. 460/480V 60Hz 110% Überlast
125 HP

Steuerkreis

Anzahl Eingänge (analog)
2 (parametrierbar, 0 - 10 V DC, 0/4 - 20 mA)
Anzahl Eingänge (digital)
6 (parametrierbar, max. 30 V DC)
Anzahl Ausgänge (analog)
1
Anzahl Ausgänge (digital)
1 (parametrierbar, 48 V DC/50 mA)
Anzahl der Relaisausgänge
2 (parametrierbar, S, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Bemessungssteuerspannung (Uc)
24 V DC (extern, max. 250 mA)

Kommunikation

Kommunikationsschnittstelle
DeviceNet, optional
BACnet/IP, optional
LonWorks, optional
PROFIBUS-DP
Modbus-TCP, optional
CANopen®, optional
BACnet MS/TP, optional
EtherCAT, optional
Ethernet IP, optional
Modbus RTU, optional
PROFINET, optional
Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
1875 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
140 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistungsdaten
Betrieb (mit 150 % Überlast)
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 138613 Niederspannungsschaltgeräte (EC001857)
Merkmal Wert
Netzspannung (EF006780) 380 V
Netzfrequenz (EF006783) 50/60 Hz
Max. Ausgangsfrequenz (EF007350) 320 Hz
Anzahl der analogen Ausgänge (EF001995) 1
Mit Bedienelement (EF001538) Nein
Einsatz im Industriebereich zulässig (EF007294) Nein
Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für BACnet (EF011944) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Nein
Mit optischer Schnittstelle (EF003028) Nein
Mit PC-Anschluss (EF006107) Nein
Bremschopper integriert (EF007293) Nein
4-Quadrantenbetrieb möglich (EF006803) Nein
Art des Umrichters (EF006978) sonstige
Schutzart (IP) (EF005474) IP54
Schutzart (NEMA) (EF011959) sonstige
Höhe (EF000040) 344 mm
Breite (EF000008) 291 mm
Tiefe (EF000049) 758 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPX100A2-4A1B1 Y7-138613 138613 DE_125486.pdf 5 Mbytes SPX100A2-4A1B1 Y7-138613 138613 DE_125486.pdf
