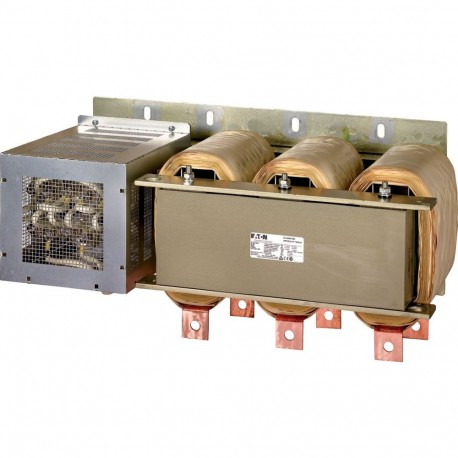

DX-SIN3-480 169149 Y7-169149 EATON ELECTRIC Sinusfilter, 3 phasig , 440 V, 480 A, für Frequenzumrichter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DX-SIN3-480 169149 Y7-169149 EATON ELECTRIC Sinusfilter, 3 phasig , 440 V, 480 A, für Frequenzumrichter

DX-SIN3-480

169149

Y7-169149

EATON-MOELLER

Sinusfilter, 3 phasig , 440 V, 480 A, für Frequenzumrichter

DX-SIN3-480

Eaton DX Sinusfilter, dreiphasig, 500 V + 0% (50/60 Hz) V AC, 480 A, verwendbar für: DA1

Sinusfilter, Beschreibung: dreiphasig, Bemessungsbetriebsstrom: Ie= 480 A, Zur Verwendung mit: DA1

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Frequenzregler

Power XL Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $9,754.05
Stückpreis: $9,754.05
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DX Sinusfilter
Katalognummer
169149
Produkt Länge/Tiefe
439 mm
Produkthöhe
800 mm
Produktbreite
600 mm
Produktgewicht
220 kg
Einhaltung(en)
CE
EAN
4015081656271
Modellcode
DX-SIN3-480

Merkmale und Funktionen

Ausstattung:
PE-Bolzen
Anschlussklemmen
Anzahl der Phasen
3

Allgemein

Art des Zubehörs/Ersatzteils
Filter
Schutzart
IP00
Einschaltdauer
100 %
Isolierstoffklasse
[ETIM] Anzahl der Steckdosen mit Erdungsstift
Produktkategorie
Zubehör
Benutzt mit
DA1
DG1

Umgebungsbedingungen, Mechanik

Einbaulage
Einbaufreiräume < 100 mm
Senkrecht stehend
Horizontal aufgehängt

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – max
45 °C
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungstemperatur Lagerung - max
85 °C
Umgebungstemperatur Lagerung - min
-25 °C
Details Betriebstemperatur
-10 - 45 °C (bis zu 70 °C mit Stromderating)

Bemessungswerte

Zulässige Anschlussspannung
Max. 500 V AC (5–150 Hz)
Bemessungsfrequenz - min
0 Hz
Bemessungsfrequenz - max
120 Hz
Nenninduktivität
0.14 mH
Bemessungsbetriebsstrom (Ie) - max
480 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Spanngsabf. Uk
7 %

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
1550 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
480 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 169149 Niederspannungsschaltgeräte (EC002025)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Filter
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DX-SIN3-480 Y7-169149 169149 DE_169360.pdf 7 Mbytes DX-SIN3-480 Y7-169149 169149 DE_169360.pdf
