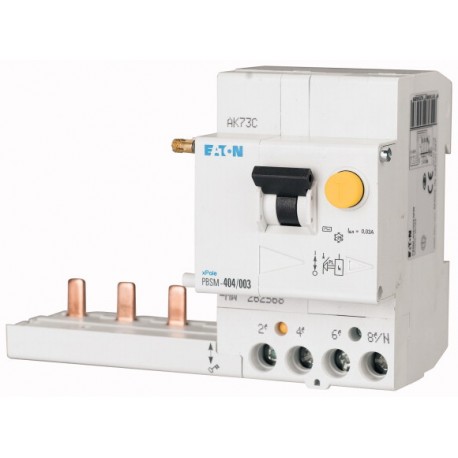

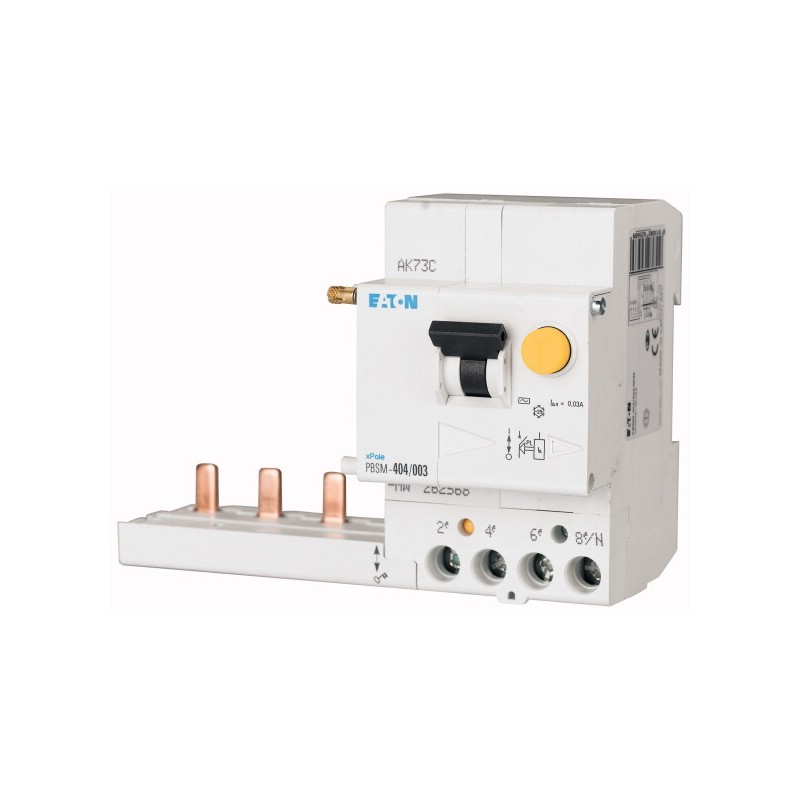

PBSM-404/05-MW 262571 EATON ELECTRIC FI-Auslöseblock für PLS., 40A, 4p, 500mA, Typ AC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PBSM-404/05-MW 262571 EATON ELECTRIC FI-Auslöseblock für PLS., 40A, 4p, 500mA, Typ AC

PBSM-404/05-MW

262571

EATON-MOELLER

FI-Auslöseblock für PLS., 40A, 4p, 500mA, Typ AC

PBSM-404/05-MW

Aufsteckbarer Fehlerstromschutzschalter, Add-on Fehlerstromschutzschalter, 4-polig, Schaltgeräte für private und gewerbliche Anwendungen, Bemessungsstrom In 40 A, Bemessungskurzschlussfestigkeit Icn wie angeschlossen PLS kA, Bemessungsfehlerstrom IΔN 0,5 A, Typ AC, Auslösung unverzögert s..., Wechselstrom empfindlich, teilweise überspannungsgeschützt 250 A

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstromschutzblock

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


FI-Auslöseblock für PLS., 40A, 4p, 500mA, Typ AC
Anbaubare Fehlerstromschutzeinheit, Zusätzliche FI-Schutz-Einheit, 4-polig, Schaltgeräte für Wohn- und Zweckbau, Bemessungsstrom In 40 A, Bemessungskurzschlussfestigkeit Icn wie angebauter PLS kA, Bemessungsfehlerstrom IΔN 0,5 A, Typ AC, Auslösung unverzögert s, wechselstromsensitiv, bedingt stoßstromfest 250 A

Lieferprogramm

Grundfunktion
Zusätzliche FI-Schutz-Einheit
Anzahl der Pole
4 -polig
Anwendung
Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
Bemessungsstrom [In]
40 A
Bemessungskurzschlussfestigkeit [Icn]
wie angebauter PLS bis zu max. 10 kA
Bemessungsfehlerstrom [IΔN]
0,5 A
Typ
Typ Wechselstrom
Auslösung
unverzögert s
Sortiment
PBSM
Empfindlichkeit
Wechselstromempfindlich
Stoßstromfestigkeit
bedingt stoßstromfest 250 A

Technische Daten

Elektrisch
Bemessungsfrequenz [f]
50 Hz
Empfindlichkeit
Wechselstromempfindlich
Bemessungsstrom [In]
40 A
Bemessungsstoßspannungsfestigkeit [Uimp]
4 kV
Lebensdauerelektrisch [Schaltspiele]
≧ 4000
Lebensdauermechanisch [Schaltspiele]
≧ 20000
Mechanisch
Kappen-Einbaumaß
45 mm
Gerätesockelmaß
90 mm
Einbaubreite
125 (4TE) mm
Montage
mit PLS untrennbar verschraubt
Schutzart
IP40, IP54 (mit feuchtigkeitsdichtem Gehäuse)
Klemmen oben und unten
Liftklemmen
Klemmenschutz
BGV A3, ÖVE-EN 6
Materialstärke Verschienung
0.8 - 2 mm
zulässige Lager- bzw. Transporttemperatur
-35 - +60 °C
Klimafestigkeit
25-55°C/90-95% relative Luftfeuchte gemäß IEC 60068-2

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
40 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
22 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Ab 40 °C verringert sich der max. zulässige Gleichstrom um 3 % je 1 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Schutzschaltgeräte, Sicherungen (EG000020) / Fehlerstrom-Schutzschalter (EC000003)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Fehlerstromschutzeinrichtung / Fehlerstrom-Schutzschalter ([email protected] [AAB906014])
Polzahl
4
Bemessungsspannung
400 V
Bemessungsstrom
40 A
Bemessungsfehlerstrom
500 mA
Bemessungsisolationsspannung Ui
440 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Montageart
DIN-Schiene
Fehlerstrom-Typ
AC
Selektiver-Typ
nein
Kurzzeitverzögerter Typ
nein
Kurzschlussfestigkeit (Icw)
0 kA
Stoßstromfestigkeit
0.25 kA
Frequenz
50 Hz
Zusatzeinrichtungen möglich
ja
Mit Verriegelungsvorrichtung
ja
Schutzart (IP)
IP20
Breite in Teilungseinheiten
7.14
Einbautiefe
70 mm
Umgebungstemperatur während des Betriebs
-25 - 40 °C
Verschmutzungsgrad
2
Anschließbarer Leiterquerschnitt mehrdrähtig
0.75 - 16 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.75 - 16 mm²

ETIM for 262571 Schutzschaltgeräte, Sicherungen (EC002297)
Merkmal Wert
Nennspannung (EF005127) 240 V
Nennstrom (EF000001) 40 A
Bemessungsfehlerstrom einstellbar (EF008874) Nein
Bemessungsfehlerstrom (EF003975) 0.5 A
Max. Verzögerungszeit (EF001421) 0 ms
Verzögerungszeit einstellbar (EF001420) Nein
Polzahl (EF001391) 4
Fehlerstrom-Typ (EF002560) AC
Stoßstromfestigkeit (EF002564) 0.25 kA
Frequenz (EF005455) 50 Hz
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 0.75 mm²
Fehlauslöseschutz (EF009497) Nein
Mit Verriegelungsvorrichtung (EF007385) Ja
Schutzart (IP) (EF005474) IP20
Verschmutzungsgrad (EF002570) 2
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
