Vergrößern

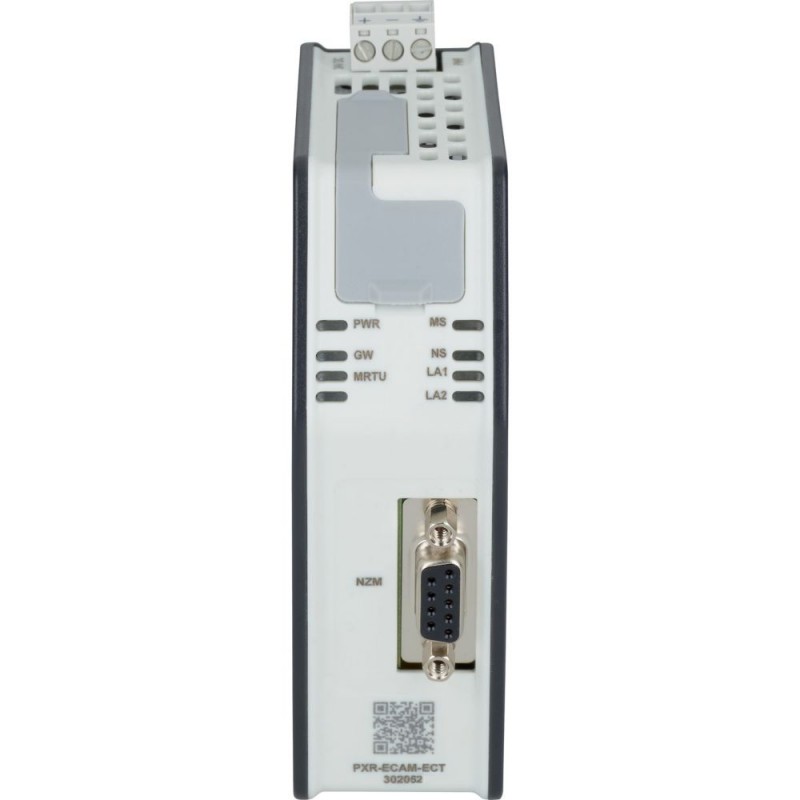

PXR-ECAM-ECT 302052 Y7-302052 EATON ELECTRIC Kommunikationsmodul, RJ45, EtherCAT
PXR-ECAM-ECT
302052
Y7-302052
EATON-MOELLER
Kommunikationsmodul, RJ45, EtherCAT
Optionales Zubehör für Leistungsschalter der Serie NZM. Bietet ein umfassendes Portfolio an Anwendungen für den weltweiten Einsatz. Dank der modularen Funktionsgruppen ist die Installation immer flexibel und einfach. Hinweise: Kommunikationsadaptermodule - Für Feldbusanbindung. Modul für NZM. Zur Anbindung an EtherCAT. Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Leistungsschalter NZM
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Kommunikationsmodul, RJ45, EtherCAT
Optionales Zubehör für die Leistungsschalter der Baureihe NZM. Bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Notizen: Kommunikationsadaptermodule - Für den Feldbusanschluss. Modul für NZM. Zum Anschluss an EtherCAT. Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.
Lieferprogramm
Sortiment
Zusatzausrüstung
Zubehör
Kommunikationsmodul
Zubehör
Kommunikationsmodul
Norm/Zulassung
IEC
Baugröße
NZM…2(3)(4)-MX(VX)(PX)(PMX)…
Beschreibung
Für den Feldbusanschluss an NZM Leistungsschaltern.
Das Modul wird extern in der Nähe des Leistungsschalters montiert.
Zum Anschluss an EtherCAT.
Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.
Das Modul wird extern in der Nähe des Leistungsschalters montiert.
Zum Anschluss an EtherCAT.
Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.
verwendbar für
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
Technische Daten
Kommunikation
Art der Feldbusanschaltung
Ethercat
Teilnehmertyp
Slave
KommunikatonsparameterAnschluss zum NZM
Konfektionierter Anschluss
KommunikatonsparameterAnschluss zum Feldbus
RJ45 Ethernetkabel CAT-6
Anschluss der Versorgung
Bemessungssteuerspeisespannung [Us]Gleichspannung [Us]
9-30 V DC
Bemessungssteuerspeisespannung [Us]Leistungsaufnahme [Pmax.]
max. 4.5 W
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussart
mit Schraubanschluss
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnitteeindrähtig
1 x (0,5 - 2,5) mm2
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnittemehrdrähtig
1 x (0,5 - 2,5) mm2
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnitte
1 x (20 - 14) AWG
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnittemit Aderendhülse nach DIN46224 / 1
1 x (0,5 - 2,5) mm2
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnittemit Aderendhülse mit Kragen nach DIN46228 / 4
1 x (0,5 - 2,5) mm2
Digital-EingängeAnschlusstechnikAnschlussquerschnitte
1 x (20 - 14) AWG
Digital-EingängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse nach DIN46224 / 1
1 x (0,5 - 2,5) mm2
Digital-EingängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse mit Kragen nach DIN46228 / 4
1 x (0,5 - 2,5) mm2
RelaisausgängeAnschlusstechnikAnschlussquerschnitte
1 x (20 - 14) AWG
RelaisausgängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse nach DIN46224 / 1
1 x (0,5 - 2,5) mm2
RelaisausgängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse mit Kragen nach DIN46228 / 4
1 x (0,5 - 2,5) mm2
RelaisausgängeMin. Betriebsumgebungstemperatur
-20 °C
RelaisausgängeMax. Betriebsumgebungstemperatur
+50 °C
RelaisausgängeUmgebungstemperatur Lagerung min.
- 40 °C
RelaisausgängeUmgebungstemperatur Lagerung max.
+ 85 °C
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Min. Betriebsumgebungstemperatur
-20 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 8.0
Niederspannungsschaltgeräte (EG000017) / Zubehör/Ersatzteile für Niederspannungs-Schalttechnik (EC002498)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik (Zubehör) ([email protected] [AKN570013])
Art des Zubehörs/Ersatzteils
Kommunikation und Messfunktion
Zubehör
ja
Ersatzteil
nein
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | Kommunikation und Messfunktion |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PXR-ECAM-ECT Y7-302052 302052 DE_302052.pdf | 109 Kbytes |
|
