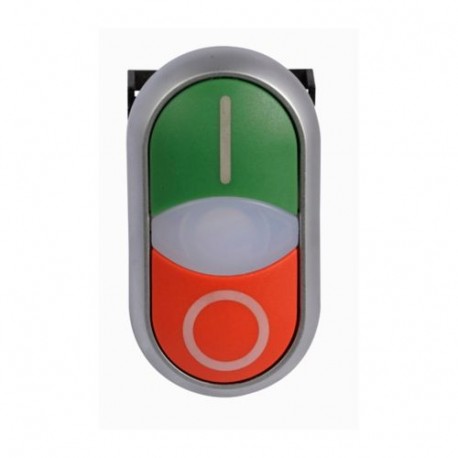

M22-DDLM-WS-X1/X0 284832 Y7-284832 EATON ELECTRIC Doppeldrucktaste, + Leuchtmelder, flach, weiß I, weiß, Aus.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-DDLM-WS-X1/X0 284832 Y7-284832 EATON ELECTRIC Doppeldrucktaste, + Leuchtmelder, flach, weiß I, weiß, Aus..

M22-DDLM-WS-X1/X0

284832

Y7-284832

EATON-MOELLER

Doppeldrucktaste, + Leuchtmelder, flach, weiß I, weiß, Austaste hoch schwarz 0

M22-DDLM-WS-X1/X0

Eaton Moeller® series M22 Doppeldrucktaste, RMQ-Titan, Taste I und Leuchtmelder bündig, Taste 0 vorstehend, tastend, Vorsatzlinse weiß, weiß, schwarz, beschriftet, Frontring Titan

Doppelbetätiger Drucktaste, Lieferprogramm: RMQ-Titan, Einzelgerät, Ausführung: Drucktastenantrieb I und Kontrollleuchte bündig, Drucktastenantrieb 0 nicht bündig, tastend, Beschreibung: weiße Linse, Tasterplatte: weiß, schwarz, Tastenplatte beschriftet, Schutzart: IP66, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ Anschlüssen, Frontabmessungen: 29,7 x 54,7, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $19.17
Stückpreis: $19.17
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Doppeldrucktaste
Katalognummer
284832
Produkt Länge/Tiefe
30 mm
Produkthöhe
55 mm
Produktbreite
30 mm
Produktgewicht
0.015 kg
Einhaltung(en)
Bureau Veritas
GoST-R
CE-Kennzeichnung
Zertifikat(e)
CCC Marked
CSA Certified
Lloyd's Register-Zertifikat
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
IEC/EN 60947
IEC/EN 60947-5
CE
UL 508
VDE 0660
DNV
GL
LR
Kataloghinweise
Enthält Montageadapter für Schaltblock
EAN
4015082848323
Modellcode
M22-DDLM-WS-X1/X0

Merkmale und Funktionen

F-Ring.frb
Titan
Frontringmat.
Kunststoff
Design
Taste I und Leuchtmelder bündig, Taste 0 vorstehend
klassisch
Merkmale
Beschriftet
Ausstattung:
Frontring
Beleuchtung
Beleuchtet
Linsenfarbe
weiß

Allgemein

Schutzart
NEMA 13
NEMA 3R
NEMA 12
IP66
NEMA 4X
Schutzart, Vorderseite
NEMA 4X
IP66
Lebensdauer, mechanisch
200.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
3600 Schaltspiele/h
Größe
Frontabmessung: 29,7 x 54,7 mm
Geeignet für
Beleuchtung
Typ
Doppeldrucktaste
Typ
Doppeldrucktaste

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
mechanisch, Gemäß IEC/EN 60068-2-27,
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Kommunikation

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Betätigungselement

Betätigungskraft
5 N
Farbe des Auslösers
Schwarz und weiß
Stellgliedfunktion
Tastend
Tastfunktion

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 284832 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) schwarz/weiß
Anzahl der Befehlsstellen (EF001372) 2
Bauform der Linse (EF006253) oval
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Ja
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Ja
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Chrom
Schutzart (IP), frontseitig (EF003118) IP66
Schutzart (NEMA), frontseitig (EF011961) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DDLM-WS-X1/X0 Y7-284832 284832 EN_289241.pdf 3 Mbytes M22-DDLM-WS-X1/X0 Y7-284832 284832 EN_289241.pdf
