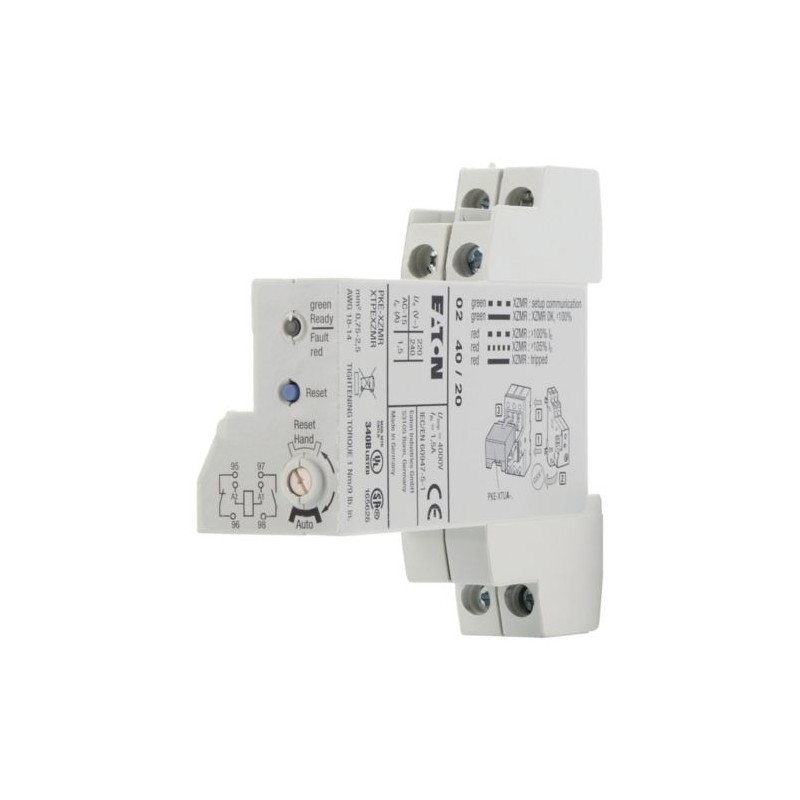

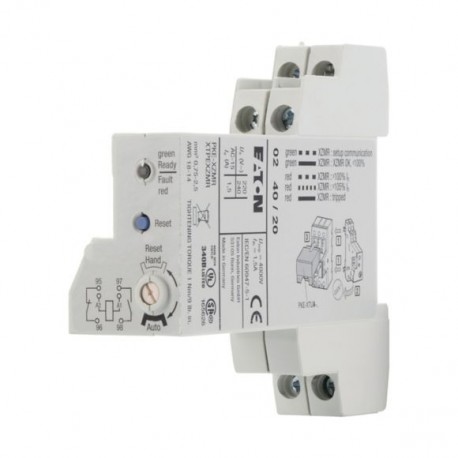

PKE-XZMR(24VDC) 173425 Y7-173425 EATON ELECTRIC Steuerrelais, 24VDC, 8DI(2AI), 4DO-Relais, Grafik-Display Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKE-XZMR(24VDC) 173425 Y7-173425 EATON ELECTRIC Steuerrelais, 24VDC, 8DI(2AI), 4DO-Relais, Grafik-Display

PKE-XZMR(24VDC)

173425

Y7-173425

EATON-MOELLER

Steuerrelais, 24VDC, 8DI(2AI), 4DO-Relais, Grafik-Display

PKE-XZMR (24 VDC)

Eaton Moeller® series PKE Überlastrelaisfunktion, 24 V DC

Überlastrelaismodul, Zur Verwendung mit: PKE12, PKE32, PKE65 mit XTUA-Auslöseblock ab Version 04

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais elektronisch

Elektronische Leistungsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $188.24
Stückpreis: $188.24
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKE Overload relay module
Katalognummer
173425
Produkt Länge/Tiefe
105 mm
Produkthöhe
50 mm
Produktbreite
105 mm
Produktgewicht
0.079 kg
Einhaltung(en)
CE
EAN
4015081698288
Modellcode
PKE-XZMR(24VDC)

Merkmale und Funktionen

Merkmale
Statusanzeige über LED
Merkmale
Statusanzeige über LED
Funktionen
Einstellbarer manueller/automatischer Reset
Überlastrelais-Funktion (der Motorschutzschalter löst bei Überlast nicht aus)

Allgemein

Klasse
Sonstige
Lebensdauer, elektrisch
200.000 Schaltvorgänge
Lebensdauer, mechanisch
5.000.000 Schaltspiele
Montageart
Direct attachment
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Zubehör
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Spannungsart
Gleichstrom

Umgebungsbedingungen, Mechanik

Einbaulage
Rechte Seite (bei Motorschutzschaltern PKE mit erweiterten Auslöseblöcken PKE-XTU…A…)

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Anschlussquerschnitte

Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse)
0,75 - 2,5 mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14

Bemessungswerte

Betriebsspannung
0,8 - 1,1 x Us
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
7777777 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
1.5 A
Bemessungsbetriebsspannung (Ue) bei AC - max
7777777 V
Bemessungsbetriebsspannung (Ue) bei DC - max
250 V
Sichere Trng
440 V, Zwischen Hilfskontakten und Hauptkontakten, Entspricht EN 61140

Kurzschlussfestigkeit

Bemessungsdaten Kurzschlussschutz
6 A gG/gL, Sicherung, Kontakte

Magnetsystem

Betriebsspannung
0,8 - 1,1 x Us
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
1
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Leistungsaufnahme

Leistungsaufnahme (Anzug) bei DC
0.5 W

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.017 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1.5 A
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 173425 Niederspannungsschaltgeräte (EC001080)
Merkmal Wert
Montageart (EF000003) Direktanbau
Anschlussart Hauptstromkreis (EF006819) sonstige
Einstellbarer Strombereich (EF008211) 0 A
Externe Stromversorgung erforderlich (EF003292) Nein
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Auslöseklasse (EF006668) sonstige
Reset-Funktion automatisch (EF011941) Ja
Reset-Funktion Eingang (EF011940) Nein
Reset-Funktion Taster (EF011942) Ja
Breite (EF000008) 105 mm
Höhe (EF000040) 50 mm
Tiefe (EF000049) 105 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKE-XZMR(24VDC) Y7-173425 173425 ES_173416.pdf 939 Kbytes PKE-XZMR(24VDC) Y7-173425 173425 ES_173416.pdf
