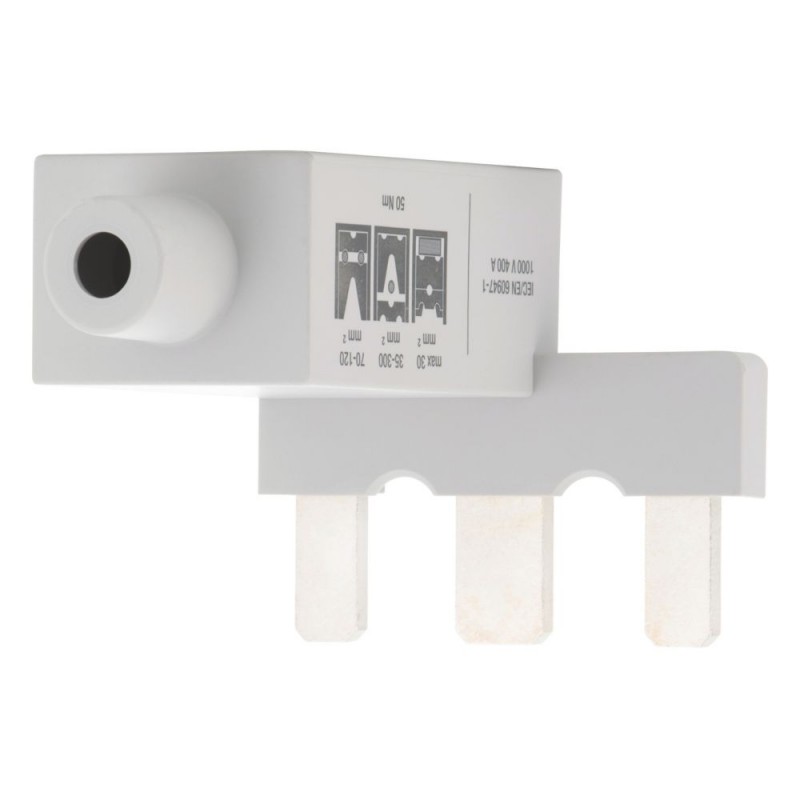

DILM150-XP1 284769 Y7-284769 EATON ELECTRIC Parallelverbinder, DILM80 bis DILM150 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM150-XP1 284769 Y7-284769 EATON ELECTRIC Parallelverbinder, DILM80 bis DILM150

DILM150-XP1

284769

Y7-284769

EATON-MOELLER

Parallelverbinder, DILM80 bis DILM150

DILM150-XP1

Eaton Moeller® series DILM Parallelverbinder, DILM80 bis DILM150

Parallelschaltung, Lieferprogramm: Zubehör, Verdrahtungszubehör, Verwendbar für: DILM80 - DILM170, DILMF80 - DILMF150

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $95.69
Stückpreis: $95.69
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Parallelverbinder
Katalognummer
284769
Produkt Länge/Tiefe
102 mm
Produkthöhe
76 mm
Produktbreite
83 mm
Produktgewicht
0.957 kg
Zertifikat(e)
CSA File No.: 012528
UL
CSA-C22.2 No. 14-05
UL File No.: E29096
CSA Class No.: 3211-03
CE
CSA
UL 508
IEC/EN 60947-4-1
UL Category Control No.: NLDX
Kataloghinweise
AC-1 Strombelastbarkeit des offenen Schützes erhöht sich um den Faktor 2,5.
EAN
4015082847692
Modellcode
DILM150-XP1

Produktspezifikationen

10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Art des Zubehörs/Ersatzteils
Verbindungsbrücke
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
400 A
Geräteverlustleistung, stromabhängig pvid
37.8 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
12.6 W
Anschlusskapazität
1 x (35 - 300) mm², mehrdrähtig
2 x (35 - 120) mm², mehrdrähtig
2 x (11 x 21 x 1) mm (Anzahl der Segmente x Breite x Stärke), Flachleiter
Schr-Grö
5 mm AF, Innensechskant, Anschlussschraube, Hauptleiter
Anzugsdrehmoment
14 Nm, Schraubanschlussklemme
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
400 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Schutz
Schutz gegen unbeabsichtigtes Berühren, wie in VDE 0106 Teil 100 festgelegt
Produktkategorie
Zubehör

ETIM for 284769 Niederspannungsschaltgeräte (EC002498)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Verbindungsbrücke
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM150-XP1 Y7-284769 284769 DE_284769.pdf 111 Kbytes DILM150-XP1 Y7-284769 284769 DE_284769.pdf
