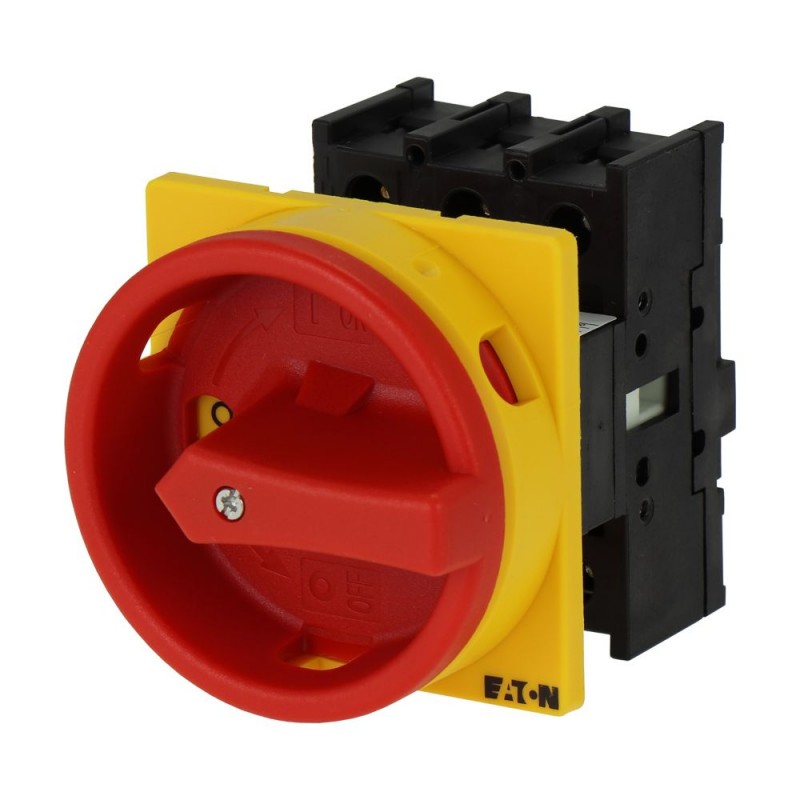

Eaton Moeller® series P1 EIN-AUS-Schalter, 40 A, Einbau, 3-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung (Aus)

Ein-Aus-Schalter, P1, Bemessungsdauerstrom (Iu): 40 A, Funktionen: Not-Aus-Funktion, Verriegelbar, Ausgestattet mit: Roter Drehgriff und gelber Sicherungsring, Hilfskontakt, Montageart: Unterputzmontage, Polzahl: Dreipolig, Verriegelung: Abschließbar in Stellung 0 (Aus), Schutzart: IP65

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $101.11
Stückpreis: $101.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series P1 On-off switch
Katalognummer
199892
Produkt Länge/Tiefe
75 mm
Produkthöhe
70 mm
Produktbreite
49 mm
Produktgewicht
0.17 kg
Einhaltung(en)
UKCA
CE
Zertifikat(e)
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015082952877
Modellcode
P1-40/E/SVB

Merkmale und Funktionen

Merkmale
Ausführung als Hauptschalter
Version als Wartungs-/Serviceschalter
Ausführung als NOT-AUS-Installation
Ausstattung:
Rotem Drehgriff und gelbem Sperrkragen
Hilfskontakt
Funktionen
NOT-AUS-Funktion
Verriegelbar
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Anzahl der Pole
3

Allgemein

Schutzart
IP65
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
300.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Betriebsfrequenz
50 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
EIN-AUS-Schalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Schaltwinkel
90 °

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität
1 x (1 - 4) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (1 - 4) mm², feindrähtig mit Aderendhülse nach DIN 46228
1 x 10 mm² mit Gabelklemme
2 x 10 mm² mit Gabelklemme
Schr-Grö
M4, Anschlussschraube
Anzugsdrehmoment
1.6 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
290 kA
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
130 kA
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
30 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
30 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
17 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
40 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
40 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
40 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
20 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
15 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
11 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
18.5 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
40 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
80 kA
Bemessungskurzzeitstromfestigkeit (Icw)
0,64 kA
640 A, Kontakte, 1 Sekunde
Bemessungsdaten Kurzschlussschutz
50 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Rot
Stellgliedtyp
Türkupplungsdrehantrieb

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.9 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
40 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 199892 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Ja
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 40 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 40 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 15 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 22 kW
Schaltleistung bei 400 V (EF009166) 22 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) rot
Ausführung des Betätigungselements (EF006976) Türkupplungsdrehantrieb
Verriegelbar (EF006281) Ja
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Breite (EF000008) 49 mm
Höhe (EF000040) 70 mm
Tiefe (EF000049) 75 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P1-40/E/SVB Y7-199892 199892 ES_199898.pdf 1 Mbytes P1-40/E/SVB Y7-199892 199892 ES_199898.pdf
