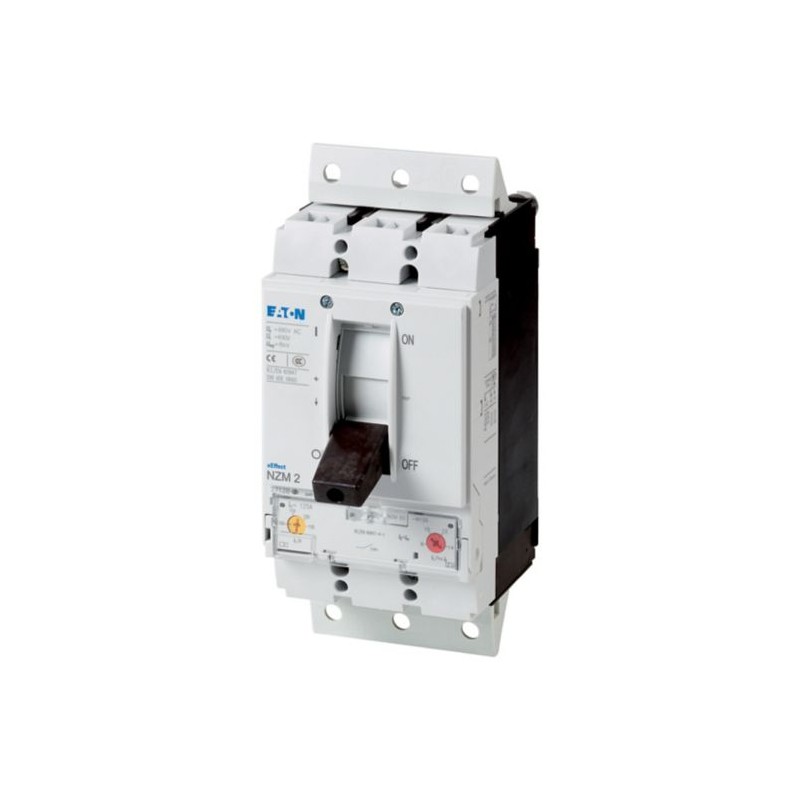

Anwendung
Einsatz in ungeerdeten Netzen bei 690 V
Leistungsschalter-Rahmentyp
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Montagemethode
Einbaugerät Steckeinsatztechnik
Steckeinheit
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Verlustleistung des Betriebsmittels, stromabhängig
Isolierung
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
300 V AC (zwischen den Hilfskontakten)
Umgebungsbetriebstemperatur – max
Umgebungsbetriebstemperatur – min
Umgebungstemperatur Lagerung - max
Umgebungstemperatur Lagerung - min
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Bemessungsisolationsspan. (Ui)
Bemessungsbetriebsleistung bei AC-3, 230 V
Bemessungsbetriebsleistung bei AC-3, 400 V
Schutzart
IP20
IP20 (Basisschutzklasse, im Bereich Bedienelemente)
Energie-Einspeiserichtung
Elektr. Anschlusstyp d. Hauptstromkreises
Schutzart (IP), Vorderseite
IP66 (mit Türkupplungsdrehgriff)
IP40 (mit Blendrahmen)
Schutzart (Anschlussklemmen)
IP00 (Leiterabschlüsse, Phasentrenner und Bandanschluss)
IP10 (Tunnelanschlussklemme)
Anschlusskapazität (Kupferstreifen)
Max. 10 Segmente à 24 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 8 Segmente à 24 mm x 1 mm (2x) an der Box-Anschlussklemme
Min. 2 Segmente à 9 mm x 0,8 mm an der Rahmenklemme
Min. 2 Segmente à 16 mm x 0,8 mm am rückseitigen Anschluss (gestanzt)
Max. 10 Segmente à 16 mm x 0,8 mm an der Rahmenklemme
Lebensdauer, elektrisch
10000 Schaltvorgänge bei 415 V AC-1
7500 Schaltvorgänge bei 690 V AC-1
6500 Schaltvorgänge bei 400 V AC-3
6500 Schaltvorgänge bei 415 V AC-3
10000 Schaltvorgänge bei 400 V AC-1
5000 Schaltvorgänge bei 690 V AC-3
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
Bemessungskurzzeitstromfestigkeit (t = 0,3 s)
Bemessungskurzzeitstromfestigkeit (t = 1 s)
Einstellung Kurzschlussauslöser unverzögert - max
Einstellung Kurzschlussauslöser unverzögert - min
Einstellung Momentanstrom (Ii) - max
Einstellung Momentanstrom (Ii) - min
Anzahl der Schaltspiele pro Stunde - max
Überlaststromeinstellung (Ir) - max
Überlaststromeinstellung (Ir) - min
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 230 V, 50/60 Hz
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 440 V, 50/60 Hz
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 525 V, 50/60 Hz
Bemessungskurzschlussausschaltvermögen ICS (IEC/EN60947) bei 690 V, 50/60 Hz
Optionale Klemmen
Rahmenklemme. Anschluss auf der Rückseite. Tunnelanschlussklemme
Auslösetechnik
Thermomagnetischer Auslöser
Kurzschluss Gesamtausschaltzeit
Anschlusskapazität (Aluminiumleiter/-kabel fest)
16 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Aluminiumleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) an der Tunnelanschlussklemme
Anschlusskapazität (Steuerkabel)
0,75 mm² - 2,5 mm² (1x)
0.75 mm² - 1,5 mm² (2x)
Anschlusskapazität (Kupfersammelschiene)
Max. 24 mm x 8 mm direkt am rückseitigen Anschluss des Schalters
M8 an rückseitiger Verschraubung
Min. 16 mm x 5 mm direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel fest)
10 mm² bis 16 mm² (1x) an Rahmenklemme
6 mm² bis 16 mm² (2x) an Rahmenklemme
16 mm² (1x) an der Tunnelanschlussklemme
10 mm² bis 16 mm² (1x) direkt am rückseitigen Anschluss des Schalters
6 mm² bis 16 mm² (2x) direkt am rückseitigen Anschluss des Schalters
Anschlusskapazität (Kupferleiter/-kabel verseilt)
25 mm² bis 185 mm² (1x) an Rahmenklemme
25 mm² bis 185 mm² (1x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 70 mm² (2x) direkt am rückseitigen Anschluss des Schalters
25 mm² bis 70 mm² (2x) an Rahmenklemme
25 mm² bis 185 mm² (1x) an der 1-Loch-Tunnelanschlussklemme
Bemess.-Kurzschl.-Ausschaltvermög. Icu (IEC/EN 60947) bei 400/415 V, 50/60 Hz
Bemessungskurzschlusseinschaltvermögen lcm bei 400/415 V, 50/60 Hz
Bemessungskurzschlusseinschaltvermögen lcm bei 440 V, 50/60 Hz
Bemessungskurzschlusseinschaltvermögen lcm bei 525 V, 50/60 Hz
Bemessungskurzschlusseinschaltvermögen lcm bei 690 V, 50/60 Hz
Bemessungskurzschlusseinschaltvermögen lcm bei 240 V, 50/60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp) der Hilfsschalter
Bemessungsstoßspannungsfestigkeit (Uimp) der Hauptkontakte
