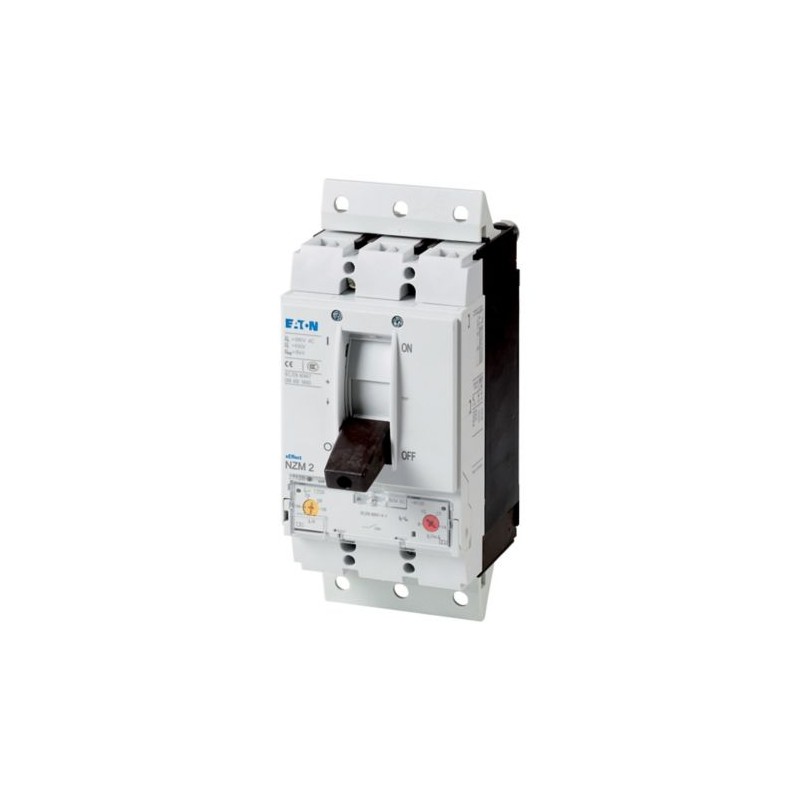

NZMB2-M200-SVE 113198 EATON ELECTRIC Leistungsschalter, 3p, 200A, Steckeinsatz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMB2-M200-SVE 113198 EATON ELECTRIC Leistungsschalter, 3p, 200A, Steckeinsatz

NZMB2-M200-SVE

113198

EATON-MOELLER

Leistungsschalter, 3p, 200A, Steckeinsatz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Leistungsschalter NZM

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $914.16
Stückpreis: $914.16

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos



Leistungsschalter, 3p, 200A, Steckeinsatz
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.

Lieferprogramm

Sortiment
Leistungsschalter
Schutzfunktion
Motorschutz
0000SPC-571
Norm/Zulassung
IEC
Einbautechnik
Stecktechnik
Auslösetechnik
Thermomagnetischer Auslöser
Baugröße
NZM2
Beschreibung
Auslöseklasse 10 A
IEC/EN 60947-4-1, IEC/EN 60947-2
Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Polzahl
3-polig
Standardausrüstung
Schraubanschluss
Schaltvermögen
400/415 V 50 Hz [Icu]
25 kA
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
200 A
Einstellbereich
Überlastauslöser[Ir]
160 - 200 A
Kurzschlussauslöser[Irm]unverzögert[Ii= Inx …]
8 - 14
Bemessungsbetriebsleistung AC-3 50/60 Hz [P]
380 V 400 V [P]
110 kW
Bemessungsbetriebsleistung AC-3 50/60 Hz [P]
400 V [P]
110 kW
Bemessungsbetriebsstrom AC-3 50/60 Hz [Ie]
400 V [Ie]
196 A

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
20 (Halbsinusstoß 20 ms) g
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Gewicht
2.345 kg
Einbaulage
senkrecht und 90° nach allen Richtungen
mit Fehlerstromauslöser XFI:
- NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen
mit Steckvorrichtung:
- NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links
mit Ausfahrvorrichtung:
- NZM3, N3: senkrecht, 90° rechts/links
- NZM4, N4: senkrecht
mit Fernantrieb:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen

Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
im Bereich der Bedienteile: IP20 (Basisschutzart)
SchutzartGehäuse
mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
SchutzartAnschlussklemmen
Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)
Leistungsschalter
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
200 A
Bemessungsstoßspannungsfestigkeit [Uimp]Hauptstrombahnen
8000 V
Bemessungsstoßspannungsfestigkeit [Uimp]Hilfsstrombahnen
6000 V
Bemessungsbetriebsspannung [Ue]
440 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V
Einsatz in ungeerdeten Netzen
≦ 440 V
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen [Icm]240 V [Icm]
63 kA
Bemessungskurzschlusseinschaltvermögen [Icm]400/415 V [Icm]
53 kA
Bemessungskurzschlusseinschaltvermögen [Icm]440 V 50/60 Hz [Icm]
53 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]240 V 50/60 Hz [Icu]
30 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
25 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]440 V 50/60 Hz [Icu]
25 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
30 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
25 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
18.5 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]
Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Gebrauchskategorie nach IEC/EN 60947-2
A
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser) [Schaltspiele]
20000
Lebensdauer, elektrischAC-1400 V 50/60 Hz [Schaltspiele]
10000
Lebensdauer, elektrischAC-1415 V 50/60 Hz [Schaltspiele]
7500
Lebensdauer, elektrischmax. Schalthäufigkeit
120 S/h
Gesamtausschaltzeit im Kurzschlussfall
< 10 ms
Anschlussquerschnitte
Standardausrüstung
Schraubanschluss
Erforderliche Zusatzausrüstung
NZM2-XSVS
Optionale Zusatzausrüstung
Rahmenklemme
Tunnelklemmen
Rückseitiger Anschluss
Rundleiter CuRahmenklemmeeindrähtig
1 x (10 - 16)
2 x (6 - 16) mm2
Rundleiter CuRahmenklemmemehrdrähtig
1 x (25 - 185)
2 x (25 - 70) mm2
Rundleiter CuTunnelklemmeeindrähtig
1 x 16 mm2
Rundleiter CuTunnelklemmemehrdrähtig1-Loch
1 x (25 - 185) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x (10 - 16)
2 x (6 - 16) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (25 - 185)
2 x (25 - 70) mm2
Rundleiter AlTunnelklemmeeindrähtig
1 x 16 mm2
Rundleiter AlTunnelklemmemehrdrähtigmehrdrähtig
1 x (25 - 185) mm2
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [min.]
2 x 9 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [max.]
10 x 16 x 0.8
(2x) 8 x 15.5 x 0,8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
2 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
10 x 24 x 0.8 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M8
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
16 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [max.]
24 x 8 mm
Steuerleitungen
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
200 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
48 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Leistungsschalter für Motorschutz (EC000074)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Motorschutz ([email protected] [AGZ529016])
Überlastauslöser Stromeinstellung
160 - 200 A
Einstellbereich des unverzögerten Kurzschlussauslösers
1600 - 2800 A
Mit thermischem Schutz
ja
Phasenausfallempfindlich
nein
Auslösetechnik
thermomagnetisch
Bemessungsbetriebsspannung
440 - 440 V
Bemessungsdauerstrom Iu
200 A
Bemessungsbetriebsleistung bei AC-3, 230 V
55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
110 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
Kipphebel
Gerätebauart
Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter
nein
Mit integriertem Unterspannungsauslöser
nein
Polzahl
3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
25 kA
Schutzart (IP)
IP20
Höhe
245 mm
Breite
105 mm
Tiefe
180 mm

Kennlinien

Kennlinie
123U178
Kennlinie
1230DIA-49
Durchlassstrom
Kennlinie
1230DIA-53
Durchlassenergie

Abmessungen

123X312
① Ausblasraum, Mindestabstand zu anderen Teilen
② Mindestabstand zu benachbarten Teilen
123X341
123X029
