> EATON - MOELLER>Trennschalter und Nockenschalter>TM-1-SOND*/E 907749 Y7-907749 ELECTRIC Sonderschalter, TM, 10 A, Einbau, 1 Baueinheit(en)
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

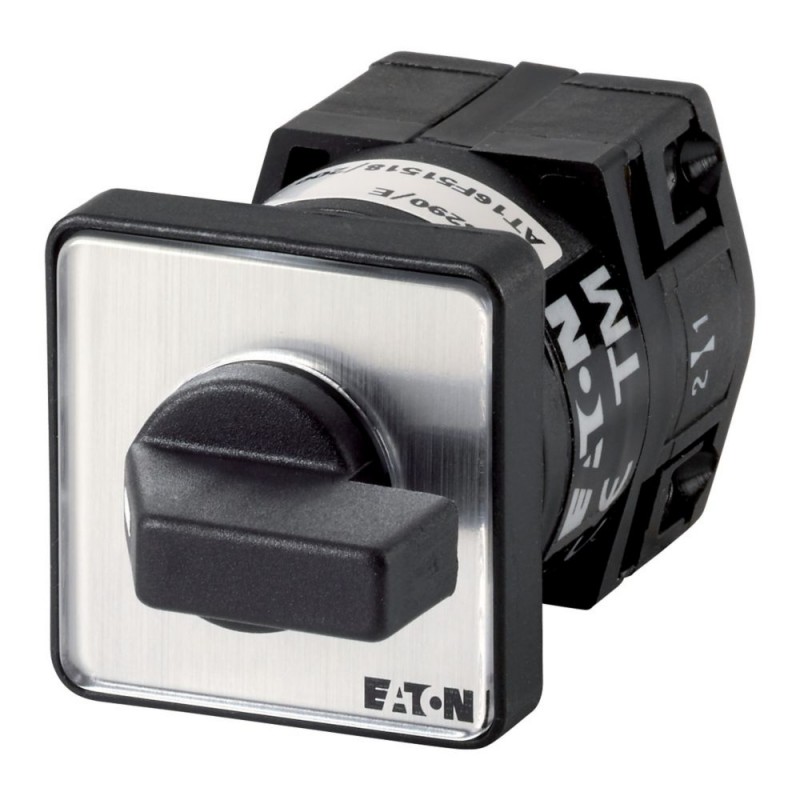

TM-1-SOND*/E 907749 Y7-907749 EATON ELECTRIC Sonderschalter, TM, 10 A, Einbau, 1 Baueinheit(en) Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TM-1-SOND*/E 907749 Y7-907749 EATON ELECTRIC Sonderschalter, TM, 10 A, Einbau, 1 Baueinheit(en)

TM-1-SOND*/E

907749

Y7-907749

EATON-MOELLER

Sonderschalter, TM, 10 A, Einbau, 1 Baueinheit(en)

Spezialschalter; 1 Pol; 10 A; Unterputzmontage

Eaton Moeller® series TM Non-standard switch, TM, 10 A, flush mounting, 1 contact unit(s)

Sonderschalter, Lieferprogramm: Sonderschalter, Normen: IEC/EN 60947, VDE 0660, Steuerschalter nach IEC/EN 60947-5-1, Hilfsschalter nach IEC/EN 60947-5-1, Teilegruppenreferenz: TM, kundenspezifische Ausführung gemäß Form, Mini-Drehschalter TM, SOND-Nachbestellung, Schutzart: Front IP65, Ausführung: Unterputzmontage, 1 Kontakteinheit(en), Bemessungsdauerstrom: Iu= 10 A

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $88.67
Stückpreis: $88.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series TM Non-standard switch
Catalog Number
907749
Product Length/Depth
62 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.029 kg
Certifications
VDE 0660
IEC/EN 60947
IEC/EN 60947-5-1
Model Code
TM-1-SOND*/E

Merkmale und Funktionen

Number of poles
Zero-pole

Allgemein

Degree of protection (front side)
IP65
NEMA 12
Lifespan, mechanical
1,000,000 Operations
Mounting method
Flush mounting
Mounting position
As required
Number of contact units
1
Operating frequency
1200 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
Non-standard switch
Rated impulse withstand voltage (Uimp)
4000 V AC
Suitable for
Front mounting

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Anschlussquerschnitte

Terminal capacity (flexible with ferrule)
1 x 1.0 mm², ferrules to DIN 46228
2 x 1.0 mm², ferrules to DIN 46228
Terminal capacity (flexible)
2 x 1.5 mm²
1 x 1.5 mm²
Terminal capacity (solid/flexible with ferrule AWG)
14
Terminal capacity (solid/stranded)
1 x 1.5 mm²
2 x 1,5 mm²
Screw size
M2.5, Terminal screw
Tightening torque
0.4 Nm, Screw terminals
3.5 lb-in, Screw terminals

Bemessungswerte

Rated operating voltage (Ue) at AC - max
500 V
Rated operational power at AC-23A, 400 V, 50 Hz
3 kW
Rated uninterrupted current (Iu)
10 A
Uninterrupted current
Rated uninterrupted current Iu is specified for max. cross-section.

Ansprechpartner

Control circuit reliability
1 failure per 100,000 switching operations statistically determined, at 24 V DC, 10 mA)

Betätigungselement

Actuator type
Toggle
Number of switch positions
0

Bauartnachweis

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.15 W
Rated operational current for specified heat dissipation (In)
10 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
UV resistance only in connection with protective shield.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 907749 Niederspannungsschaltgeräte (EC002611)
Merkmal Wert
Polzahl (EF001391) 0
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 500 V
Bemessungsdauerstrom Iu (EF001389) 10 A
Anzahl der Schaltstellungen (EF000231) 0
Mit Nullstellung (EF001416) Nein
Mit Rückzug in Nullstellung (EF002428) Nein
Gerätebauart (EF008240) Einbaugerät
Breite in Teilungseinheiten (EF002950) 0
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Ja
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Komplettgerät im Gehäuse (EF007317) Nein
Ausführung des Betätigungselements (EF006976) Knebel
Frontschildgröße (EF007176) 30x30 mm
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
TM-1-SOND*/E Y7-907749 907749 EN_172845.pdf 708 Kbytes TM-1-SOND*/E Y7-907749 907749 EN_172845.pdf
