EATON - MOELLERIn sich geschlossenMicropoint2 Surface Open Area MP2SO3H 0002455719 EATON ELECTRIC Aufputz-Installationsverteiler ohne Tür, IP5..

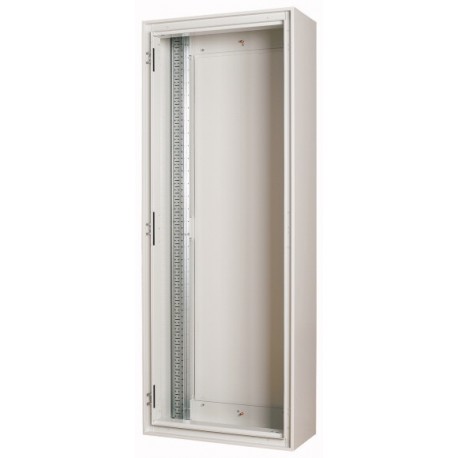

EATON - MOELLER Micropoint2 Surface Open Area MP2SO3H 0002455719 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Micropoint2 Surface Open Area MP2SO3H 0002455719 EATON ELECTRIC Aufputz-Installationsverteiler ohne Tür, IP5..

Artikel-Nr.: Micropoint2 Surface Open Area

Code: MP2SO3H

Katalog-Zahl: 0002455719

Hersteller: EATON - MOELLER

Beschreibung:

Aufputz-Installationsverteiler ohne Tür, IP55, HxBxT=1060x1000x270mm
Eaton Micropoint 2 Surface, Sicherheitsbeleuchtung, Offene Fläche, Standalone (Stand-alone), LED, Dauerbetrieb/Dauerbetrieb, IP44, 144lm, 3 Stunden Flugdauer

Kategorien:

  • Leuchten > Sicherheitsleuchte
  • EATON - MOELLER > In sich geschlossen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Aufputz-Installationsverteiler ohne Tür, IP55, HxBxT=1560x600x270mm
Feuchtraum-Aufputz-Installationsverteiler ohne Tür IP55, BPM-O-...; Breite 600mm, Außenhöhe 1560mm, Frontplattenhöhe 1450mm, Tiefe 270mm; geschweißtes Gehäuse; geerdete Metallabdeckungen, ausgezeichnete Stabilität durch geschweißte Ausführung; gut strukturierte, mehrschichtige Bauweise für leicht zugängliche Installation; Wechselanschlag der Tür; großzügiger Verdrahtungsraum; offene Kabeleinführung oben, vorbereitet für F3A-Flansch; variabler Innenausbau mit oder ohne herausnehmbarem Montagerahmen; Innenausbau mit MSW oder Befestigungstürmen möglich; bei Aufbau MSW werden 2 Paar Ecktürme BPZ-CTS-S und 1 Stk. Schnappelement BPZ-SNAP-MSW-CTS zusätzlich benötigt; bei Aufbau Grundrahmen werden 2 Stk. Frontplattenauflage BPZ-FPS zusätzlich benötigt; grau, RAL 7035
[

Lieferprogramm

Befestigungsart
Aufputz
Ausstattung
ohne Tür
Werkstoff
Stahlblech
Aufstellungsort
Feuchtraum
Schutzart
IP55
Oberflächenbeschaffenheit
pulverbeschichtet
Breite
600 mm
Tiefe
270 mm
Höhe
1560 mm
Farbe
lichtgrau (RAL 7035)
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 20 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Einzelgehäuse für Wandanbau [PV]
109 W
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 20 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Anfangsgehäuse für Wandanbau [PV]
95 W
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 20 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Mittelgehäuse für Wandanbau [PV]
86 W
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 35 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Einzelgehäuse für Wandanbau [PV]
219 W
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 35 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Anfangsgehäuse für Wandanbau [PV]
190 W
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 35 Grad in der Oberseite des Gehäuses, kalkuliert nach IEC60890Mittelgehäuse für Wandanbau [PV]
172 W
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Nicht relevant für Innenraumaufstellung.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
IK10
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
IP55
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
< 0,1 Ω, Anforderungen der Produktnorm sind erfüllt.
10.6 Einbau von Betriebsmitteln
Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui= 440 V AC
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
4 kV
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Nicht zutreffend für Gehäuse aus Metall.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Anforderungen der Produktnorm sind erfüllt.
,

Technische Daten nach ETIM 7.0

Elektroverteiler-Systeme (inkl. Installationsverteiler) (EG000023) / Installationskleinverteiler (EC000214)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Elektroverteiler-System (inkl. Installationsverteiler) / Installationskleinverteiler (ecl@ss10.0.1-27-14-24-09 [ACN387011])
Montageart
Aufputz
Anzahl der Reihen
11
Breite in Teilungseinheiten
24
Art der Abdeckung
Tür
Ausführung Deckel
geschlossen
Transparenter Deckel/Tür
nein
Werkstoff des Gehäuses
Stahl
Höhe
1560 mm
Breite
600 mm
Tiefe
270 mm
Einbautiefe
0 mm
Innentiefe
265 mm
DIN-Schiene
nein
Mit Montageplatte
nein
Anbaumöglichkeit
ja
EMV-Ausführung
nein
Farbe
grau
RAL-Nummer
7035
Schutzart (IP)
IP55
Mit Schloss
nein
Art der Schließung
sonstige
]

ETIM for MP2SO3H Leuchten (EC001957)

MerkmalsnameMontageart (EF000003)
MerkmalswertDeckenanbau
MerkmalsnameGeeignet für Kennzeichnungsart (EF001277)
Merkmalswertsonstige
MerkmalsnameMit Piktogramm (EF011099)
MerkmalswertNein
MerkmalsnameÜberwachungseinrichtung (EF008091)
Merkmalswertohne
MerkmalsnameMit Fernschalteranschluss (EF007947)
MerkmalswertJa
MerkmalsnameEinspeisung (EF000233)
Merkmalswertdezentral (Einzelbatterie)
MerkmalsnameAkkubeschaffenheit (EF004351)
MerkmalswertNiCd
MerkmalsnameLeuchtmittel (EF002423)
MerkmalswertLED nicht austauschbar
MerkmalsnameMit Leuchtmittel (EF005905)
MerkmalswertJa
MerkmalsnameGeeignet für Anzahl der Lichtquellen (EF006436)
Merkmalswert1
MerkmalsnameFassung (EF000048)
Merkmalswertohne
MerkmalsnameAnzahl der Leuchtenköpfe (EF004258)
Merkmalswert1
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertweiß
MerkmalsnameWerkstoff der Abdeckung (EF004284)
Merkmalswertsonstige
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC
MerkmalsnameNennspannung (EF005127)
Merkmalswert220 V
MerkmalsnameBetriebsgerät (EF000381)
MerkmalswertLED-Betriebsgerät stromgesteuert
MerkmalsnameLichtverteiler (EF012170)
MerkmalswertFokuslinse
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP44
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK04
MerkmalsnameSchutzklasse nach IEC 61140 (EF000004)
MerkmalswertII
MerkmalsnameLeuchte mit begrenzter Oberflächentemperatur "D-Zeichen" nach EN 60598-2-24 (EF006420)
MerkmalswertJa
MerkmalsnameBemessungsumgebungstemperatur nach IEC 62722-2-1 (EF012090)
Merkmalswert5 °C
MerkmalsnameMax. Systemleistung (EF009347)
Merkmalswert2.5 W
MerkmalsnameBemessungslichtstrom nach IEC 62722-2-1 (EF009349)
Merkmalswert144 lm
MerkmalsnameLichtstrom im Standby-Betrieb (EF011954)
Merkmalswert144 lm
MerkmalsnameFarbtemperatur (EF009346)
Merkmalswert6200 K
MerkmalsnameLeistungsfaktor (EF025740)
Merkmalswert0.5
MerkmalsnameNennbetriebsdauer (EF012518)
Merkmalswert3 h
MerkmalsnameBreite (EF000008)
Merkmalswert170 mm
MerkmalsnameHöhe/Tiefe (EF001456)
Merkmalswert50 mm
MerkmalsnameLänge (EF001438)
Merkmalswert170 mm
MerkmalsnameEinbauhöhe/-tiefe (EF023518)
Merkmalswert50 mm
MerkmalsnameArt der Verdrahtung (EF011868)
Merkmalswertgeeignet für Durchgangsverdrahtung
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameLeiterquerschnitt (EF000085)
Merkmalswert2.5 mm²
MerkmalsnameAnschlussart (EF000124)
MerkmalswertSchraubanschluss

DATASHEET - PDF

Titel
Größe
Typ
Micropoint2 Surface Open Area 0002455719 MP2SO3H MP2SO3H_DE.pdf
147 Kbytes
PDF CATALOGUE EATON EN
38 Mbytes
