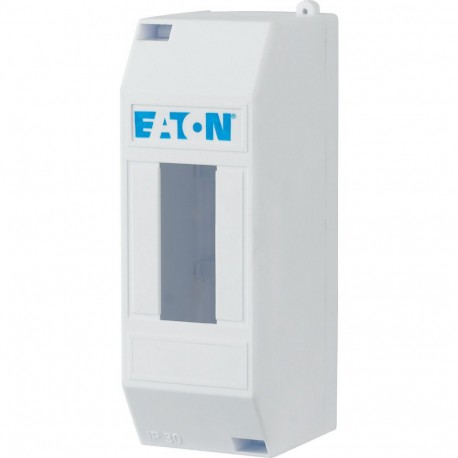

MICRO-2 177081 Y7-177081 EATON ELECTRIC MICRO-2 Micro Kleinverteiler, 1-reihig 2 TE IP30 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MICRO-2 177081 Y7-177081 EATON ELECTRIC MICRO-2 Micro Kleinverteiler, 1-reihig 2 TE IP30

MICRO-2

177081

Y7-177081

EATON-MOELLER

MICRO-2 Micro Kleinverteiler, 1-reihig 2 TE IP30

MIKRO-2

Eaton xComfort Micro/Mini LV-Systeme Kleinverteiler. Mikro-Kleinverteiler, 1-reihig 2 SU IP30

Mikro-Kompaktverteiler aus Kunststoff für die Montage von Schalt- und Schutzgeräten, nach Maßnorm DIN 43 880, mit einer Einbautiefe von 70 mm und einem Strom von bis zu 63 A, 400 V /50 Hz, Schutzart IP30 nach IEC/EN 62208, zugelassen für TGA-Verteiler nach IEC/EN 61439-3, Für Aufputzmontage, Oberseite mit 46 mm Geräteöffnung, serienmäßig plombierbar, weißer Boden und Deckel mit schraubenloser Klicktechnik, 1x 16,5 mm Knockout für Kabeleinführungen oben und unten, 2 Raumeinheiten.

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler

Kompakte Verteilerkästen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $4.10
Stückpreis: $4.10
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xComfort Micro/Mini LV systems Final Distribution Boards
Katalognummer
177081
Produkt Länge/Tiefe
58 mm
Produkthöhe
125 mm
Produktbreite
44 mm
Produktgewicht
0.07 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 62208
EAN
4015081715244
Modellcode
MICRO-2

Delivery program

Typ
Grundgerät Installationsverteiler MICRO Stromverteiler
Anwendung
Innenräume (Aufstellungsort)
Farbe
weiß
Signalweiß (RAL 9003)

Technical data - electrical

Nennspannung bei AC
400 V AC
Nennfrequenz der Kontakte
50 Hz

Technical data - mechanical

Verschlusstyp
Sonstige
Gehäusematerial
Plastik
Breite in Anzahl der modularen Abstände
2
Montageart
Aufbau
Oberflächenmontiert (Putz)
DIN-Schienen
Material
ABS (Kunststoff)
Schutzart
IK05 (Schlagfestigkeit)
IP30
Anzahl der Modulteilungseinheiten je Reihe
2
Anzahl der Reihen
1
Anschlusstechnik
Ohne Klemmen
Einbautiefe
70 mm
Einbauhöhe
0 mm
Einbaubreite
0 mm
Interne Tiefe
53 mm
Kabeleinf.position
Metrische Kabeleinführungen oben und unten, Rückwand
Abdck./Tür Mod.
mit Ausschnitt
Abdeckungs-/Türtyp
Keine
Sonstige
Baugruppenträgertyp
Tragschiene
Material Schutzabdeckung
Plastik

Temperature-rise verification as per IEC 60890

Verlustleist. Umgeb. 35°C delta-T:20°C Obers. wandmont. Einzelgeh. (IEC60890)
10 W
Verlustleist. Umgeb. 35°C delta-T:35°C Obers. wandmont. Einzelgeh. (IEC60890)
12 W

Design verification as per IEC 61439 - technical data

Details Umgebungsbetriebstemperatur
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
650 °C, Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Nicht relevant für Innenraumaufstellung.
10.2.5 Heben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2.6 Schlagprüfung
IK05
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
IP30
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
Schutzklasse 2, daher nicht zutreffend.
10.6 Einbau von Betriebsmitteln
Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui = 400 V AC
10.9.3 Stoßspannungsfestigkeit
2,8 kV
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Anforderungen der Produktnorm sind erfüllt.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Anforderungen der Produktnorm sind erfüllt.

Additional information

Merkmale
EMV-Ausführung
Ausstattung:
Basisgerät
Funktionen
Basisgerät
Schutzklasse
Schutzklasse II (totalisoliert)
RAL-Nummer
9003
Besondere Merkmale
IP30 Schutzklasse II Kunststoffgehäuse weiß (RAL 9003)

ETIM for 177081 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000214)
Merkmal Wert
Montageart (EF000003) Aufputz
Anzahl der Reihen (EF000266) 1
Breite in Teilungseinheiten (EF002950) 2
Art der Abdeckung (EF000339) ohne
Ausführung Deckel (EF009212) mit Ausschnitt
Art der Tür (EF004464) sonstige
Transparenter Deckel/Tür (EF006244) Nein
Signaldurchlassende Tür (EF015941) Nein
Mit Schloss (EF006306) Nein
Art der Schließung (EF004462) sonstige
Werkstoff des Gehäuses (EF001596) Kunststoff
Einbautiefe (EF000218) 70 mm
Einbauhöhe (EF000332) 0 mm
Einbaubreite (EF000846) 0 mm
Innentiefe (EF001131) 53 mm
Erdungsklemmenblock (EF015776) Nein
Neutralleiterklemmenblock (EF015777) Nein
DIN-Schiene (EF001134) Ja
Mit Montageplatte (EF000118) Nein
Anbaumöglichkeit (EF001088) Nein
EMV-Ausführung (EF001062) Ja
Farbe (EF000007) weiß
RAL-Nummer (EF000116) 9003
Schutzart (IP) (EF005474) IP30
Höhe (EF000040) 125 mm
Breite (EF000008) 44 mm
Tiefe (EF000049) 58 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MICRO-2 Y7-177081 177081 DE_177081.pdf 116 Kbytes MICRO-2 Y7-177081 177081 DE_177081.pdf
