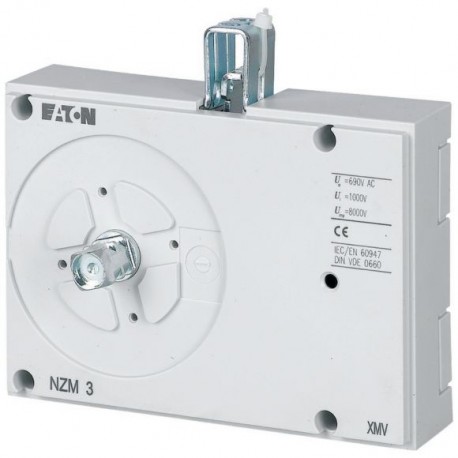

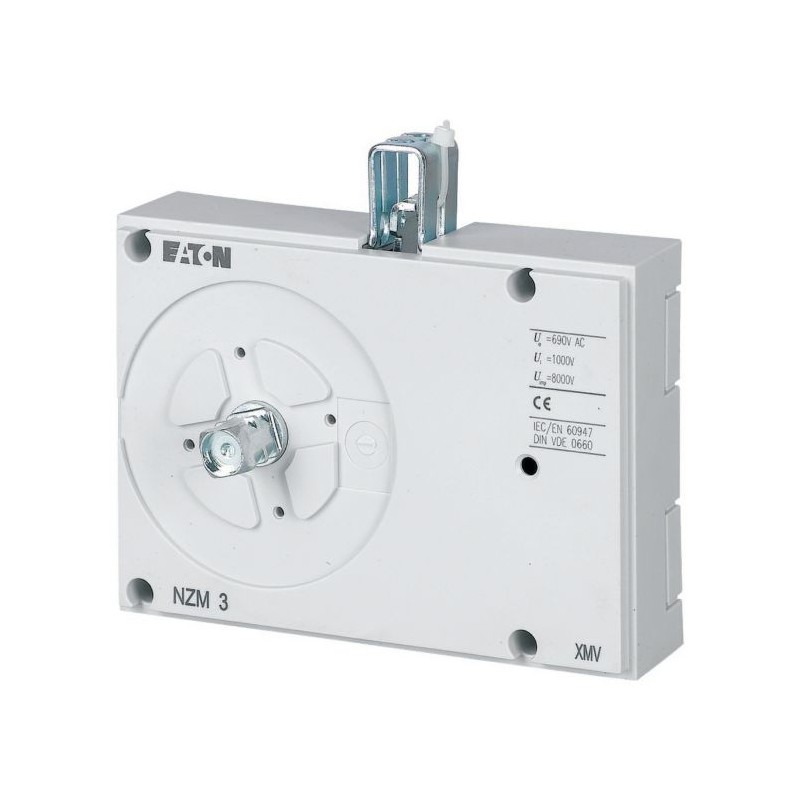

NZM4-XMV 281584 0004359013 EATON ELECTRIC Verriegelung, mechanisch, Baugrösse 4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XMV 281584 0004359013 EATON ELECTRIC Verriegelung, mechanisch, Baugrösse 4

NZM4-XMV

281584

0004359013

EATON-MOELLER

Verriegelung, mechanisch, Baugrösse 4

Mehr Infos


Niederspannungsschaltgeräte > Mechanische Verriegelung für Schalter

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $112.47
Stückpreis: $112.47

Menge Preis
1+$112.47
2+$102.31
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

Mehr Infos



Verriegelung, mechanisch, Baugrösse 4
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Ermöglicht Verriegelungen mittels Bowdenzug von 2, 3, oder bis zu 4 Schaltern, auch unterschiedlicher Baugröße, gegeneinander. Für jeden Schalter ist ein Verriegelungsbaustein NZM..-XMV und ein Drehgriff auf Schalter NZM..-XDV oder Türkupplungsdrehgriff NZM..-XTVD sowie Bowdenzüge erforderlich. Nicht kombinierbar mit UL/CSA-Türkupplungsdrehgriffen NZM..-XTV..-NA oder Parallel-, Seitenwand-, und Fernantrieb sowie Blendrahmen. Verwendbar für: NZM4(-4), N(S)4(-4)

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Zubehör, Sonstiges
Zubehör
Mechanische Verriegelung
Norm/Zulassung
UL/CSA, IEC
Baugröße
NZM4
Beschreibung
Ermöglicht Verriegelungen mittels Bowdenzug NZM-XBZ… von 2, 3, oder 4 Schaltern, auch unterschiedlicher Baugrößen, gegeneinander.
verwendbar für
NZM4(-4)
N(S)4(-4)
Hinweise

Nicht kombinierbar mit Türkupplungsdrehgriffen NZM…-XTV…-NA.

Zum Aufbau einer mechanischen Verriegelung sind mindestens 2 Verriegelungsbausteine erforderlich.

Mögliche Kombinationen und Verriegelungsvarianten → Projektierung

Bowdenzug separat bestellen.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Mechanische Verriegelung für Schalter (EC001044)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Mechanische Verriegelung für Schalter ([email protected] [AKN341013])
Hilfskontakte anbaubar
nein
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Schließer
0

Approbationen

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
