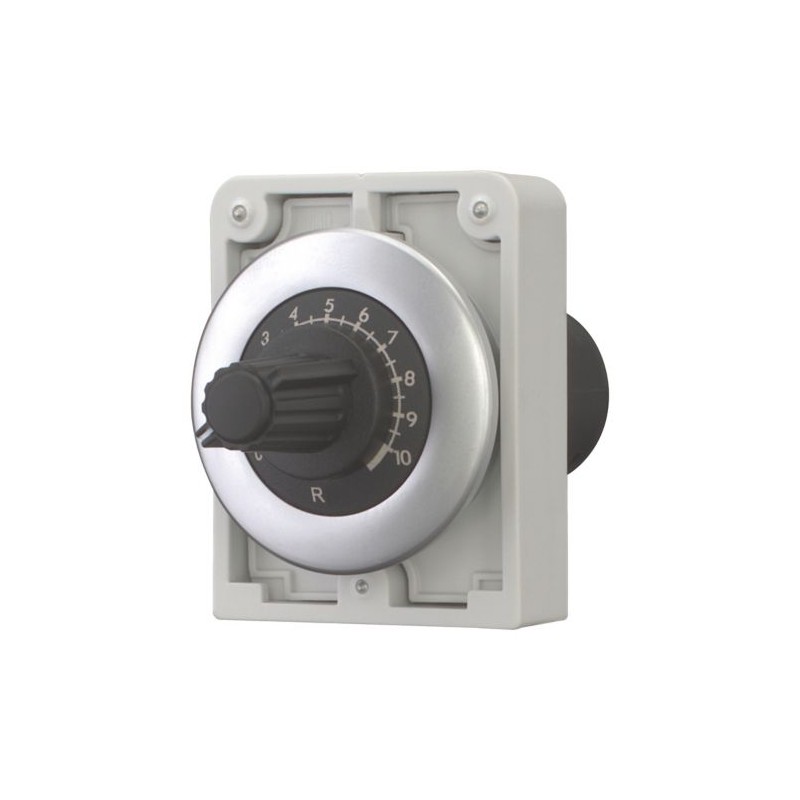

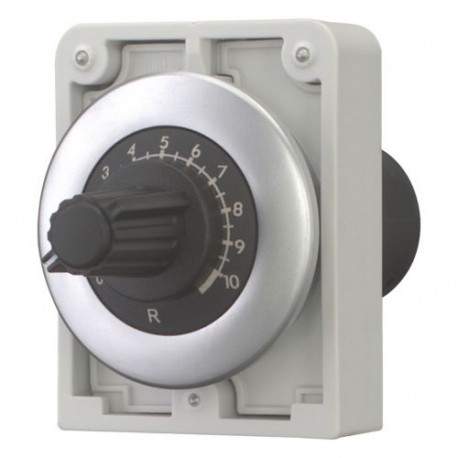

M30C-FR1K 187029 Y7-187029 EATON ELECTRIC Potenziometer, Flat Front, R 1 kOhm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M30C-FR1K 187029 Y7-187029 EATON ELECTRIC Potenziometer, Flat Front, R 1 kOhm

M30C-FR1K

187029

Y7-187029

EATON-MOELLER

Potenziometer, Flat Front, R = 1 kOhm

M30C-FR1K

Eaton Moeller® series M30 Potentiometer, flache Front, M30, 30,5 mm, R 1 kΩ, P 0,5 W, Frontring Metall

Potentiometer, RMQ-Bauform: flache Front, Teilegruppenreferenz (z.B. DIL): M30, Durchmesser Befestigungsloch: 30,5 mm, Einzelgerät, Beschreibung: 3 einzelne Schraubklemmen, Genauigkeit des Widerstandswertes: ± 10% (linear), Impedanz: R= 1 kΩ, Nennleistung: P= 0,5 W, Schutzart: IP66, Metallblende, Anschluss an SmartWire-DT: nein, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Potentiometer für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $67.41
Stückpreis: $67.41
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M30 Potentiometer
Katalognummer
187029
Produkt Länge/Tiefe
36 mm
Produkthöhe
63 mm
Produktbreite
46 mm
Produktgewicht
0.055 kg
Garantie
Zertifikat(e)
IEC/EN 60947
VDE 0660
EAN
4015081820955
UPC
786689166366
Modellcode
M30C-FR1K

Features & Functions

F-Ring.frb
Titan
Design
Flat Front
Elektrische Anschlussart
Schraubanschluss
Ausstattung:
3 einzelne Schraubklemmen

General

Genauigkeit
± 10 % (linear), Widerstandswert
Schutzart
IP66
NEMA sonsitge
Lebensdauer, mechanisch
25.000 Schaltvorgänge
Öffnungsdurchmesser
30 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Typ
Potentiometer
Benutzt mit
M22 Kontaktblöcke und Leuchtmelder

Ambient conditions, mechanical

Einbaulage
beliebig
Schockfestigkeit
Nicht geplant

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Terminal capacities

Anschlusskapazität (fest)
0,5 - 1,5 mm²
Anschlusskap. (mehrdräht.)
0,5 - 1,5 mm²
Anzugsdrehmoment
0,5 Nm, Schraubklemmen

Electrical rating

Leistgsaufnahme
0,5 W
Bemessungsisolationsspan. (Ui)
250 V
Bemessungsleistung
0.5 VA
Widerstand
1000 Ohm

Communication

Anbindung an SmartWire-DT
Nein

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0.5 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 187029 Niederspannungsschaltgeräte (EC001027)
Merkmal Wert
Widerstand (EF002431) 1000 Ohm
Leistungsaufnahme (EF000346) 0.5 W
Lochdurchmesser (EF000079) 30 mm
Anzahl der Umdrehungen (EF006943) 1
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) sonstige
