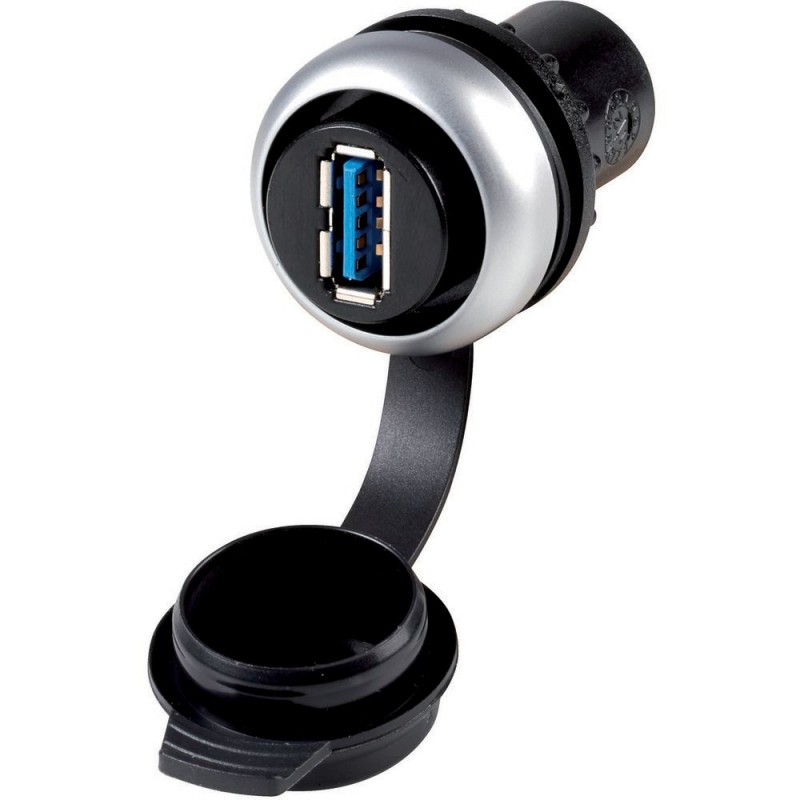

M22-USB 147539 Y7-147539 EATON ELECTRIC Frontelement, chrom, + USB 3.0 A/A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-USB 147539 Y7-147539 EATON ELECTRIC Frontelement, chrom, + USB 3.0 A/A

M22-USB

147539

Y7-147539

EATON-MOELLER

Frontelement, chrom, + USB 3.0 A/A

M22-USB

Eaton Moeller® series M22 Einbaubuchse, Buchse USB 3.0, Typ A, Frontring Titan

Schottschnittstelle, Allgemeines Zubehör, USB 3.0 Buchse, Typ A, Schutzart: IP65 (mit geschlossener Abdeckung), IP20 (mit angeschlossenem Stecker), Blende: Titan, Anschluss an SmartWire-DT: nein, verwendbar mit: Frontmontage, Polzahl: 9

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $37.67
Stückpreis: $37.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Einbaubuchse
Katalognummer
147539
Produkt Länge/Tiefe
50 mm
Produkthöhe
45 mm
Produktbreite
30 mm
Produktgewicht
0.02 kg
Zertifikat(e)
UL
UL report applies to both US and Canada
CSA Class No.: none
Certified by UL for use in Canada
UL File No.: E330994
CE
UL 508
CSA-C22.2 No. 142
IEC/EN 6113-2
UL Category Control No.: DUXR, DUXR7
Kataloghinweise
Buchse USB 3.0, Typ A
EAN
4015081439904
Modellcode
M22-USB

Features & Functions

F-Ring.frb
Titan
Design
USB 3.0 A
Anzahl der Pole
Neunpolig

General

Art des Zubehörs/Ersatzteils
Zubehör
Schutzart
NEMA 12 (mit geschlossener Abdeckung)
IP65 (mit geschlossener Abdeckung)
IP20 (mit Stecker in gestecktem Zustand)
Lebensdauer, mechanisch
100 Steckzyklen
Grenzwertklasse
3
Einbautiefe
27 mm
Öffnungsdurchmesser
22.5 mm

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-20 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
25 °C
Umgebungstemperatur Lagerung - max
80 °C

Electrical rating

Isolat.widerstand
≥ 100 MΩ
Nennstrom
900 A
Nennspannung - max
30 V
Bemessungsbetriebsspannung
5 V AC/DC
Widerstand
< 30 mΩ (Volumenbeständigkeit)

Communication

Anbindung an SmartWire-DT
Nein
Datenübtrag.rate
5 GBit/s, max.

Contacts

Kontaktmaterial
CuSn, vergoldet
Kontakttyp
1:1
Kraft für Zwangsöffnung - min
0 N

Design verification

Verlustleistungskapazität Pdiss
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 147539 Niederspannungsschaltgeräte (EC002024)
Merkmal Wert
Art des elektrischen Zubehörs (EF005722) sonstige
Art des mechanischen Zubehörs (EF005994) sonstige
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-USB Y7-147539 147539 EN_289241.pdf 3 Mbytes M22-USB Y7-147539 147539 EN_289241.pdf
