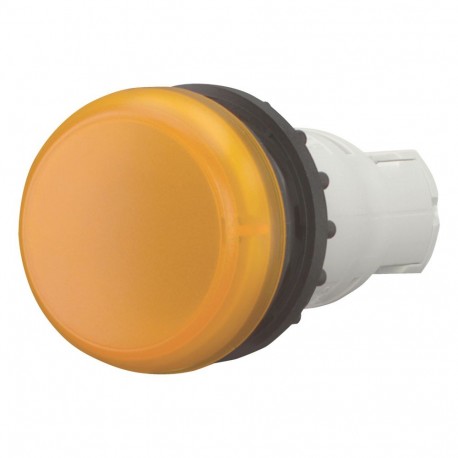

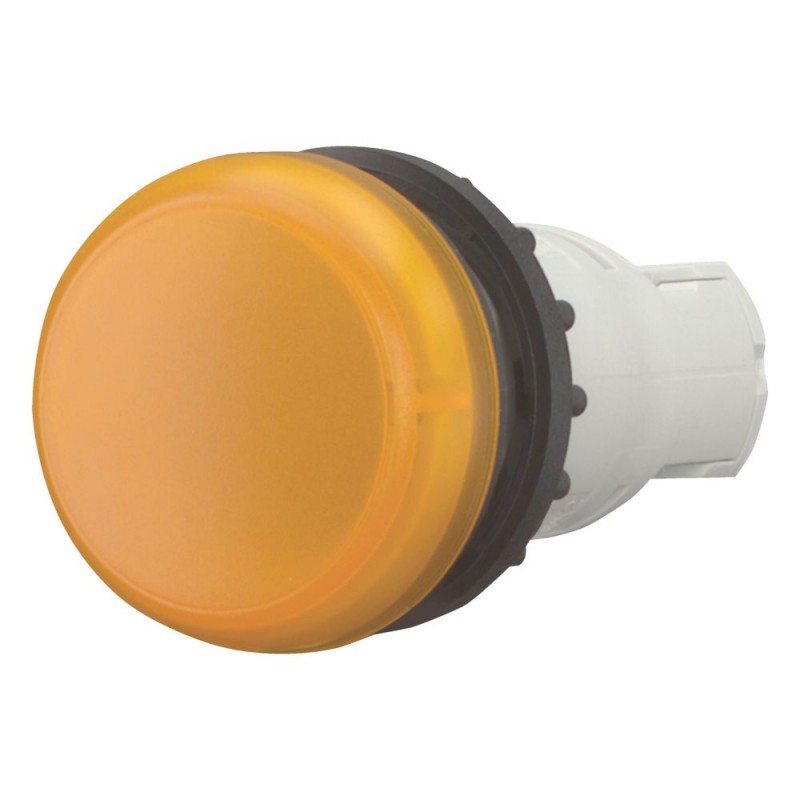

M22-LC-A 164376 Y7-164376 EATON ELECTRIC Leuchtmelder, kompakt, flach, bernstein Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-LC-A 164376 Y7-164376 EATON ELECTRIC Leuchtmelder, kompakt, flach, bernstein

M22-LC-A

164376

Y7-164376

EATON-MOELLER

Leuchtmelder, kompakt, flach, bernstein

M22-LC-A

Eaton Moeller® series M22 Leuchtmelder, RMQ-Titan, bündig, ohne Lichtelemente, für Glüh-, Glimmlampen und LEDs bis 2,4 W, mit Lampenfassung BA 9s, orange

Kontrollleuchte, kompakt, RMQ-System, Ausführung: bündig, Linse gelb, Einbauplatte, Durchmesser 22,3mm, mit Lampenfassung BA 9s max. 2,4W, Schutzart IP67, 69K

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Leuchtmelder

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $14.41
Stückpreis: $14.41
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Leuchtmelder
Katalognummer
164376
Produkt Länge/Tiefe
53 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.017 kg
Zertifikat(e)
IEC/EN 60947
CSA
CSA File No.: 012528
UL 508
UL File No.: E29184
CSA Class No.: 3211-03
UL
VDE 0660
UL Category Control No.: NKCR
CE
CSA-C22.2 No. 14-05
IEC/EN 60947-5
Kataloghinweise
Ohne Lichtelemente
EAN
4015081608829
Modellcode
M22-LC-A

Merkmale und Funktionen

F-Ring.frb
Chrom
Frontringmat.
Sonstige
Design
Taste flach
Ausstattung:
Lampenfassung BA 9s
Linsenfarbe
Orangefarben

Allgemein

F-Ring.frb
Chrom
Frontringmat.
Sonstige
Design
Taste flach
Ausstattung:
Lampenfassung BA 9s
Linsenfarbe
Orangefarben

Umgebungsbedingungen, Mechanik

Schutzart
NEMA 4x, 13
Schutzart, Vorderseite
IP67/IP69K

Klimatische Umweltbedingungen

Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Elektromagnetische Verträglichkeit

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Bemessungswerte

Anschlusskapazität
0,5 - 1,5 mm², eindrähtig
0,5 - 1,5 mm², mehrdrähtig
Bemessungsisolationsspan. (Ui)
250 V

Betätigungselement

Anbindung an SmartWire-DT
Nein

Kabel

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 164376 Niederspannungsschaltgeräte (EC000223)
Merkmal Wert
Anzahl der einbaubaren Leuchtmelder (EF006669) 1
Farbe der Linse (EF000207) orange
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 22.5 mm
Mit Frontring (EF006014) Nein
Werkstoff des Frontrings (EF005972) sonstige
Farbe Frontring (EF002429) Chrom
Ausführung der Linse (EF008343) flach
Schutzart (IP), frontseitig (EF003118) IP67/IP69K
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-LC-A Y7-164376 164376 EN_289241.pdf 3 Mbytes M22-LC-A Y7-164376 164376 EN_289241.pdf
