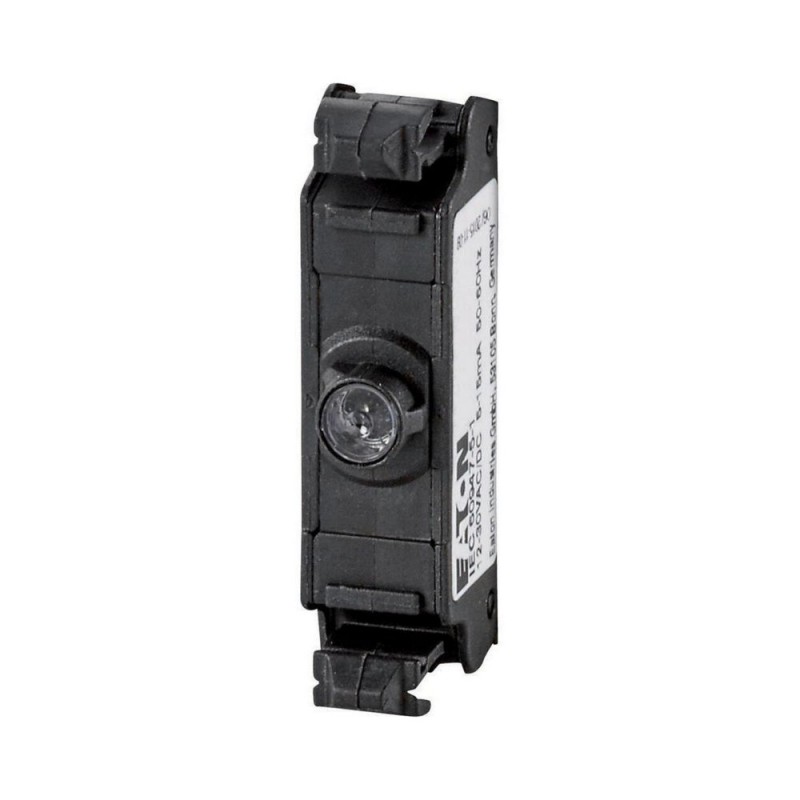

M22-FLED-G 180797 Y7-180797 EATON ELECTRIC LED-Element, Flat Rear, grün, Frontbefestigung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-FLED-G 180797 Y7-180797 EATON ELECTRIC LED-Element, Flat Rear, grün, Frontbefestigung

M22-FLED-G

180797

Y7-180797

EATON-MOELLER

20

LED-Element, Flat Rear, grün, Frontbefestigung

M22-FLED-G

Eaton Moeller® series M22 LED-Element, Flat Rear, grün, Front-Einbau

LED-Element, Befestigung: Frontbefestigung, Anschlusstechnik: Käfigklemme, Beschreibung: Käfigklemme ist eine eingetragene Marke der Wago Kontakttechnik GmbH/Minden, Deutschland, Bemessungsbetriebsspannung: Ue= 12 - 30 V AC/DC, 50/60 Hz (Standard 24 V AC/DC) V, Bemessungsbetriebsstrom: Ie= 5 - 15 mA, Leistungsaufnahme: Pmax.= 0,26 W, bei 24 V, Schutzart: IP20, Anschluss an SmartWire-DT: nein, Normen: IEC 60947-5-1

Mehr Infos


Niederspannungsschaltgeräte > Lampenfassungsblock für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $206.63
Stückpreis: $10.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör LED
Katalognummer
180797
Produkt Länge/Tiefe
38 mm
Produkthöhe
10 mm
Produktbreite
14 mm
Produktgewicht
0.004 kg
Zertifikat(e)
IEC 60947-5-1
UL
UL 508
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947-5
CSA
CSA-C22.2 No. 14-05
UL File No.: E29184
CE
CSA File No.: 012528
CSA-C22.2 No. 94-91
Kataloghinweise
Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Deutschland
EAN
4015081759712
Modellcode
M22-FLED-G

Features & Functions

Ausstattung:
Lichtquelle
Diode
Signalfar.
Grün

General

Schutzart
IP20
Lebensdauer, elektrisch
100.000 h (bei 25 °C, nach EN60064)
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Spannungsart
AC/DC

Ambient conditions, mechanical

Einbaulage
beliebig
Schockfestigkeit
50 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-78

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,25 - 1) mm²
Crimpzange WAGO Variocrimp 4 benutzen; andere auf Anfrage
Anschlusskapazität (fest)
1 x (0,2 - 1,5) mm²
1 x (0,75 - 1,5) mm² Stecken ohne Werkzeug möglich
Anschlusskapazität (ein-/mehrdrähtig AWG)
20
Anschlusskap. (mehrdräht.)
1 x (0,2 - 1,5) mm²

Electrical rating

Leistgsaufnahme
Max. 0,26 W
Bemessungsisolationsspan. (Ui)
250 V
Bemessungsbetriebsstrom (Ie) - min
5 mA
Bemessungsbetriebsstrom (Ie) - max
15 mA
Bemessungsbetriebsspannung (Ue) bei AC - max
30 V
Bemessungsbetriebsspannung (Ue) bei AC - min
12 V
Bemessungsbetriebsspannung (Ue) bei DC - max
30 V
Bemessungsbetriebsspannung (Ue) bei DC - min
12 V

Communication

Anbindung an SmartWire-DT
Nein
Anschlussart
Frontbefestigung

ETIM for 180797 Niederspannungsschaltgeräte (EC000204)
Merkmal Wert
Trafo integriert (EF001358) Nein
Mit integriertem Vorwiderstand (EF001399) Nein
Mit Leuchtmittel (EF005905) Ja
Mit integrierter Diode (EF001400) Ja
Fassung (EF000048) ohne
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) 12 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) 12 V
Bemessungsbetriebsspannung Ue bei DC (EF007031) 12 V
Spannungsart zur Betätigung (EF008242) AC/DC
Leuchtmittel (EF002423) LED
Anschlussart Hilfsstromkreis (EF006820) Federzuganschluss
Farbe des Leuchtmittels (EF001402) grün
Befestigungsart (EF002442) Frontbefestigung
