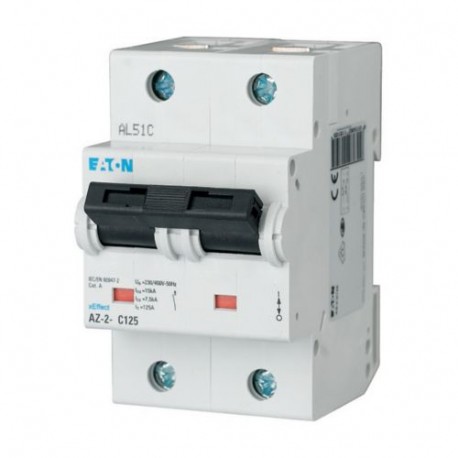

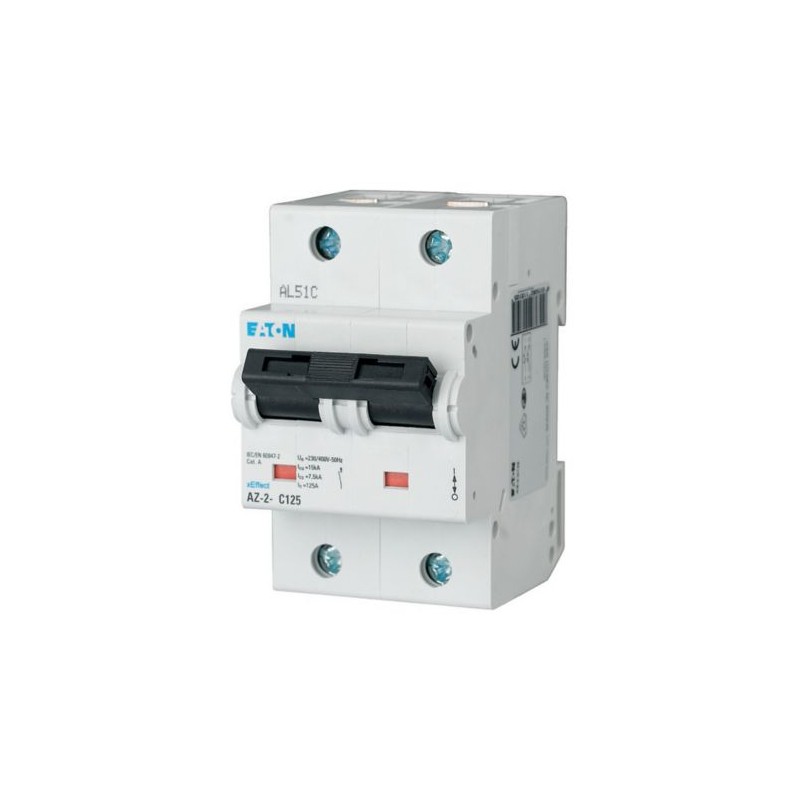

AZ-2-B80 174499 Y7-174499 EATON ELECTRIC LS-Schalter, 80A, 2p, B-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AZ-2-B80 174499 Y7-174499 EATON ELECTRIC LS-Schalter, 80A, 2p, B-Char

AZ-2-B80

174499

Y7-174499

EATON-MOELLER

LS-Schalter, 80A, 2p, B-Char

AZ-2-B80-KARTON

Eaton Moeller series xEffect – AZ LS-Schalter. Leitungsschutzschalter (MCB), 80A, 2p, Typ B Charakteristik

Hochwertiger Fehlerstromschutzschalter/Leitungsschutzschalter mit netzspannungsunabhängigem Überstromschutz; Kontaktpositionsanzeige rot-grün; Schutz des hinteren Steckers der Klemme; Tristabiler Schieberverschluss – ermöglicht die Entnahme aus einer vorhandenen Verschlussbaugruppe; umfangreiches Zubehörprogramm kann nachgerüstet werden; breites Spektrum an Nennfehlerströmen; Bemessungsbetriebsströme bis 40 A; Fahrtarten B,C,D; Bemessungsschaltvermögen 10 kA; geeignet für den Einsatz im Freien (Vor-Ort-Strom- und Außenverteiler) bis -25 °C; geeignet für den Einsatz im Freien (bauseitiger Strom- und Außenverteiler) bis -25 °C

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $278.51
Stückpreis: $278.51
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - AZ MCB
Katalognummer
174499
Produkt Länge/Tiefe
75 mm
Produkthöhe
90 mm
Produktbreite
54 mm
Produktgewicht
0.454 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
EN45545-2
IEC 61373
EAN
4015081709557
Modellcode
AZ-2-B80

Lieferprogramm

Anwendung
Anzahl der Pole
2-polig
Anzahl der Pole (insgesamt)
2
Polzahl (geschützt)
2
Auslösecharakteristik
B
Auslösecharakteristik
B
Stromstärkewert
80 A
Typ
  • AZ
  • Leitungsschutzschalter

Technische Daten - elektrisch

Spannungsart
Wechselstrom
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
20 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
20 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
20 kA
Überspannungskategorie
III
Verschmutzungsgrad
2

Technische Daten - mechanisch

Breite in Anzahl der modularen Abstände
3
Einbautiefe
75 mm
Schutzart
IP20
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
2.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
50 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
2.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
50 mm²

Technische Daten für den Bauartnachweis nach IEC/EN

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
80 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
14.2 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Benutzt mit
Leitungsschutzschalter
AZ

ETIM for 174499 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 75 mm
Auslösecharakteristik (EF000889) B
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 2
Bemessungsstrom (EF000227) 80 A
Bemessungsspannung (EF000228) 400 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 0 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 20 kA
Frequenz (EF000416) 50 Hz
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 3
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 2.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 2.5 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AZ-2-B80 Y7-174499 174499 ES_211798.pdf 71 Kbytes AZ-2-B80 Y7-174499 174499 ES_211798.pdf
