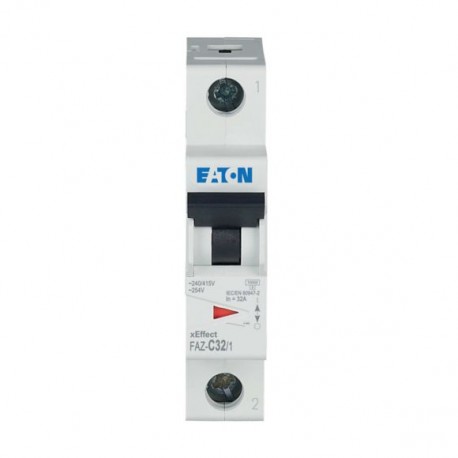

FAZ-C32/1 278564 Y7-278564 EATON ELECTRIC LS-Schalter, 32A, 1P, C-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-C32/1 278564 Y7-278564 EATON ELECTRIC LS-Schalter, 32A, 1P, C-Char

FAZ-C32/1

278564

Y7-278564

EATON-MOELLER

12

LS-Schalter, 32A, 1P, C-Char

FAZ-C32/1

Eaton Moeller series xEffect - FAZ MCB FAZ, 1-polig, Auslösecharakteristik: C, Bemessungsstrom Ein: 32 A

Leitungsschutzschalter, FAZ, 1-polig, Auslösecharakteristik: C, Bemessungsstrom Eingang: 32 A, Schaltanlage für industrielle und fortgeschrittene gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $461.50
Stückpreis: $38.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
278564
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
17.7 mm
Produktgewicht
0.118 kg
Einhaltung(en)
UL CSA09 (with supplementary protector only)
RoHS conform
Zertifikat(e)
IEC/EN 60947-2
IEC/EN 60898
UL (Category Control Number QVNU2, QVNU8)
North America (UL recognized, CSA certified)
CSA (File No. 204453)
CSA-C22.2 No. 235
CE marking
UL 1077
CSA (Class No. 3215-30)
UL (File No. E177451)
EN45545-2
IEC 61373
Kataloghinweise
G
EAN
4015082785642
Modellcode
FAZ-C32/1

Produktspezifikationen

Typ
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
  • Nebenstromkreise, nicht als BCPD
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Stromstärkewert
32 A
Betriebsspannung
240 V AC / 415 V AC
Merkmale
Zusatzeinrichtungen möglich
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
45 mm
Verschmutzungsgrad
2
Benutzt mit
FAZ
Leitungsschutzschalter
Montagemethode
Hutschiene IEC/EN 60715
Schutzart
IP20 (IEC)
UL/CSA-Typ: -
IP40 (wenn montiert)
IP20
Verlustleistung des Betriebsmittels, stromabhängig
3,7 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Zulässige Vorsicherung – max
125 A gL/gG
Ausschaltvermögen
10 kA (UL1077)
Materialstär. Sammelschie.
0,8 mm - 2 mm
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Auslösecharakteristik
C
Nennspannung (UL/CSA 13)
277 V AC; 48 V DC
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Gehäusebreite
80 mm
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Energie-Einspeiserichtung
beliebig
Nennspannung (IEC/EN 60898-1)
240 VAC
Breite in Anzahl der modularen Abstände
1
Nennspannung (UL)
277 V
Nennspannung bei DC
60 V DC (pro Pol)
Spannungsart
Wechselstrom
Einbaulage
beliebig
Überspannungskategorie
III
Anzahl der Pole
1-polig
Lebensdauer, elektrisch
10.000 Schaltvorgänge
Auslösecharakteristik
C
Einbaubreite
17.5 mm
Selektivitätsklasse
3
Einbaubreite je Pol
17.5 mm
Polzahl (geschützt)
1
Anzahl der Pole (insgesamt)
1
Betriebsschaltvermögen
7.5 kA
Betriebsspannung (IEC/EN 60947-2) - max
254 VAC
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsbetriebsausschaltvermögen im Kurzschluss (IEC/EN 60898-1)
7.5 kA
Bemessungsbetriebsausschaltvermögen im Kurzschluss (IEC/EN 60947-2)
7.5 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Bemessungsschaltvermögen (IEC/EN 60898-1)
10 kA
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Bemessungsschaltvermögen (IEC/EN 60947-2) bei max. Nennspannung
10 kA
Verlustleistung statisch, stromunabhängig
0 W
Anschlusskapazität (Steuerkabel)
25 mm² (1x)
Anschlusskapazität der Schraubklemmen für das Hauptkabel
10 mm² (2x)
Verlustleistung
3.5 W

ETIM for 278564 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) C
Polzahl (gesamt) (EF008618) 1
Anzahl der abgesicherten Pole (EF005548) 1
Bemessungsstrom (EF000227) 32 A
Bemessungsspannung (EF000228) 230 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 15 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 3.5 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 1
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein
