EATON - MOELLERHilfskontroll- und SignalelementeM22-AK11 216505 Y7-216505 EATON ELECTRIC Kontaktelement 1 Schließer1 Öffner inklusive Befestigungsadapter, F..

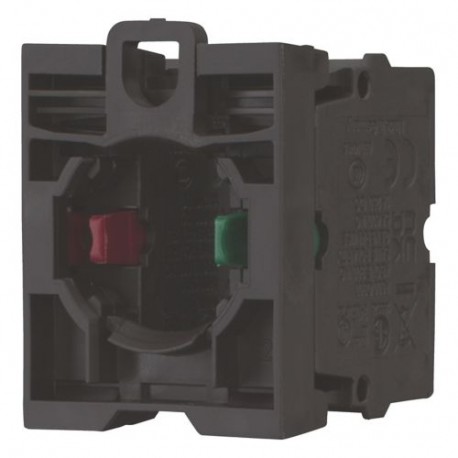

EATON - MOELLER M22-AK11 216505 Y7-216505 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-AK11 216505 Y7-216505 EATON ELECTRIC Kontaktelement 1 Schließer1 Öffner inklusive Befestigungsadapter, F..

Artikel-Nr.: M22-AK11

Code: 216505

Katalog-Zahl: Y7-216505

Hersteller: EATON - MOELLER

Beschreibung:

Kontaktelement 1 Schließer1 Öffner inklusive Befestigungsadapter, Frontbefestigung, Schraubanschluss
M22-AK11
Eaton Moeller® series M22 Assembly of contact element with screw terminals and fixing adapter, 1 N/O, 1 NC
Kontaktelement, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Beschreibung: Montage Kontaktelement mit Schraubklemmen und Befestigungsadapter, Kontakte N/O = Schließer: 1 Ö, Kontakte N/C = Öffner: 1 Öffner, Kontakte Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Betätigungsweg und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1: mm 4.8, Max. Verfahrweg: mm 5.7, Minimale Kraft für Zwangsöffnung: N 20, Schutzart: IP20, Anschluss an SmartWire-DT: nein, Normen: IEC 60947-5-1

Kategorien:

  • Niederspannungsschaltgeräte > Hilfsschalterblock
  • EATON - MOELLER > Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER
